9. Technische Spezifikationen

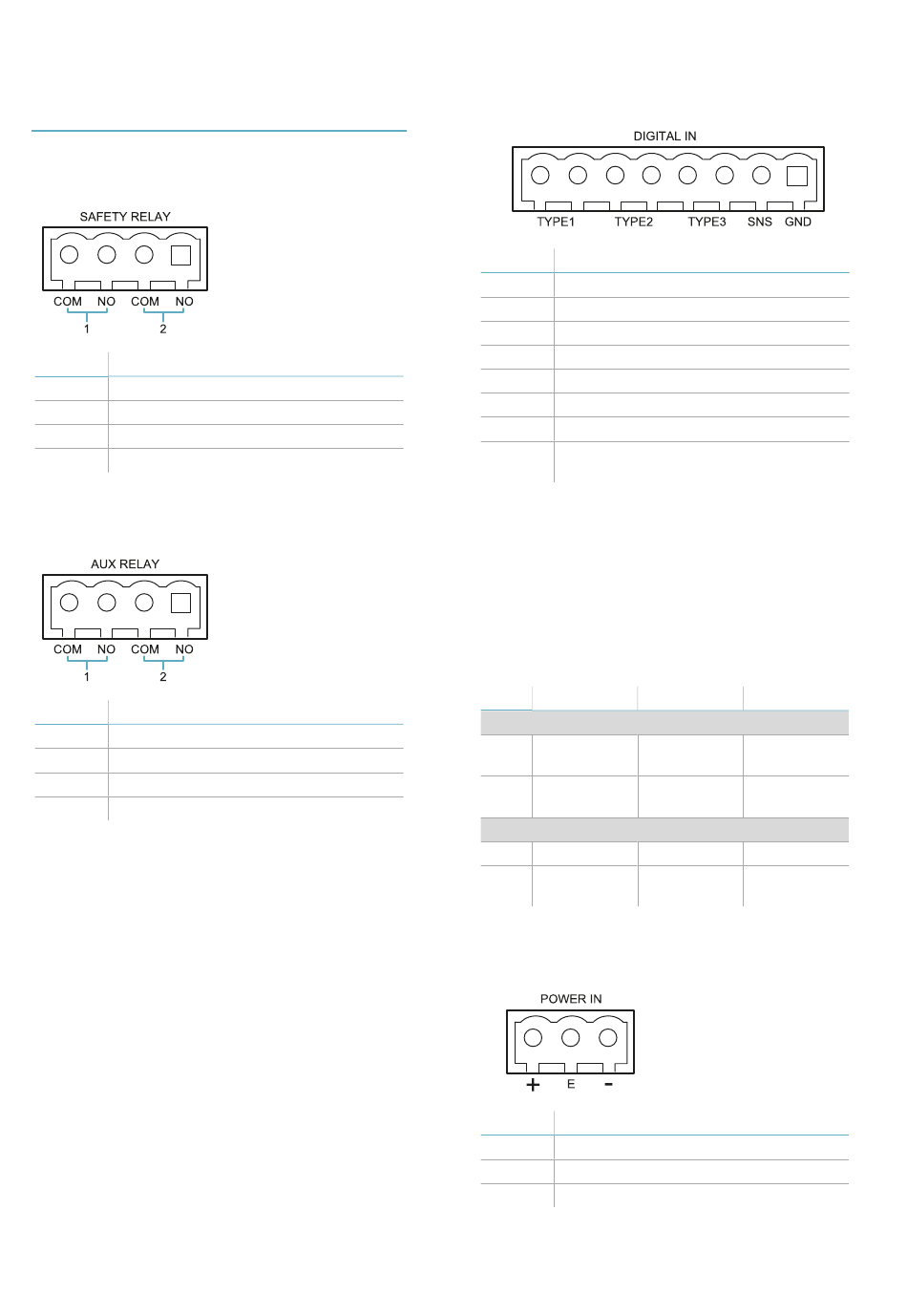

9.2 Pinbelegung der
Anschlussleisten und Stecker
9.2.1 Anschlussleiste der
Sicherheitsausgänge
Klemme Beschreibung
COM Gemeinsamer Sicherheitsausgang 1
NO Relaisausgang normalerweise offen
COM Gemeinsamer Sicherheitsausgang 2
NO Relaisausgang normalerweise offen
9.2.2 Anschlussleiste
Hilfsausgänge
Klemme Beschreibung
COM Gemeinsamer Hilfsausgang 1
NO Relaisausgang normalerweise offen
COM Gemeinsamer Hilfsausgang 2
NO Relaisausgang normalerweise offen
66
LBK System | Betriebsanleitung v1.3 SEP 2019 | LBK-System_instructions_de v1.3 | © 2018-2019 Inxpect SpA
9.2.3 Anschlussleiste
Digitaleingänge
Klemme Beschreibung
Eingang 24 V DC Type 1
Type 1
Eingang 24 V DC Type 1
Type 1
Eingang 24 V DC Type 2
Type 2
Eingang 24 V DC Type 2
Type 2
Type 3 Eingang 24 V DC Type 3
Type 3 Eingang 24 V DC Type 3
SNS Eingang 24 V DC Diagnose
GND Gemeinsames Bezugspotenzial für
alle Digitaleingänge
Info: Die verwendeten Kabel dürfen max. 30 m lang sein.
9.2.4 Spannungs- und
Stromgrenzwerte für die
Digitaleingänge
Die Digitaleingänge (Eingangsspannung 24 V DC)
weisen die folgenden Spannungs- und
Stromgrenzwerte gemäß EN 61131-2:2003 auf.
Type 1
Spannungsgrenzwerte
0 von -3 bis 15 von -3 bis 11
V V
1 von 15 bis von 11 bis
30 V 30 V
Stromgrenzwerte
0 15 mA 30 mA
1 von 2 bis 15 von 6 bis 30
mA mA
9.2.5 Anschlussleiste
Spannungsversorgung
Klemme Beschreibung
+ 24 V DC
+
Erde
E
GND
-
Type 2 Type 3
von -3 bis 11
V
von 11 bis
30 V
15 mA
von 2 bis 15
mA
