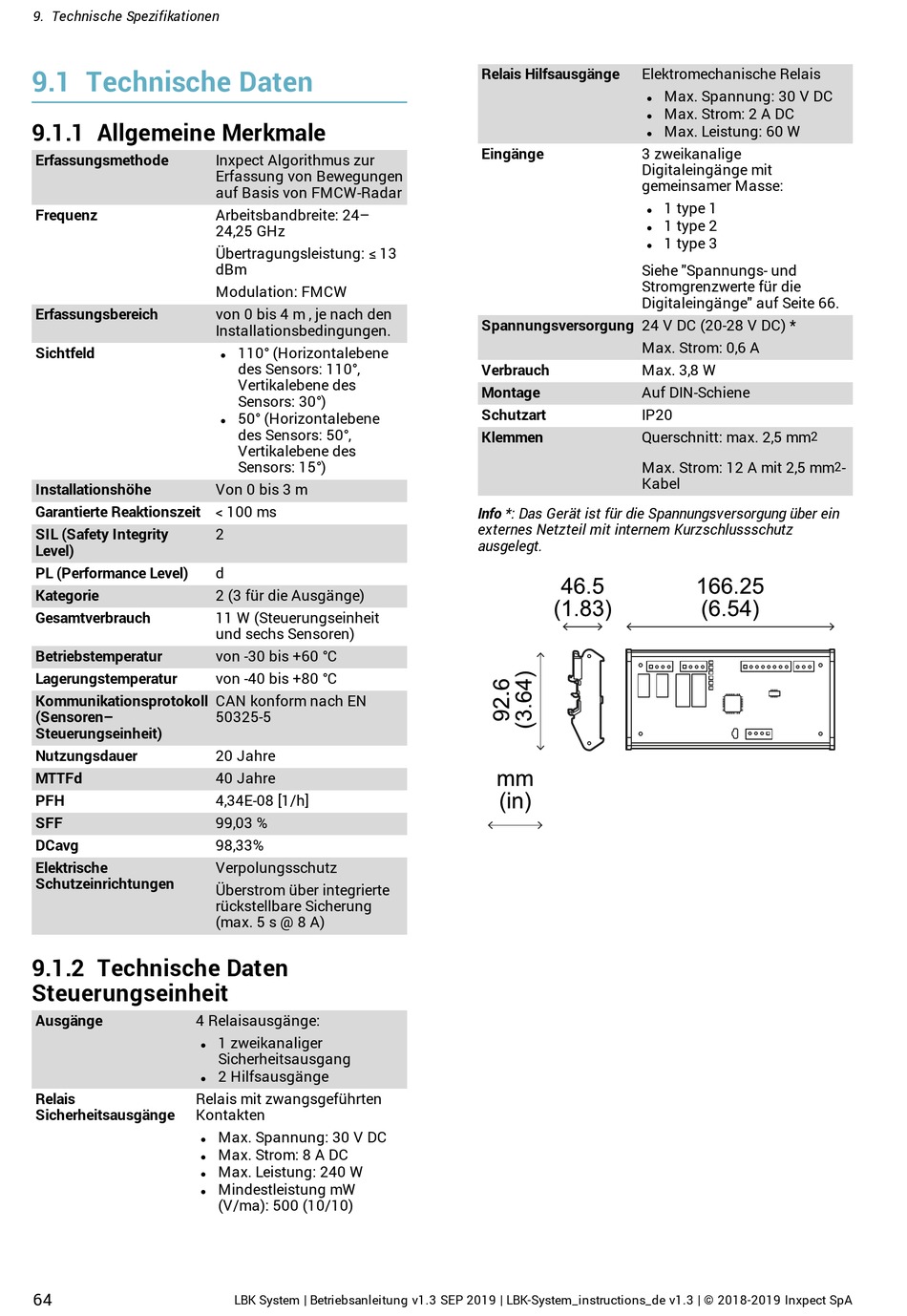

9. Technische Spezifikationen

9.1 Technische Daten

9.1.1 Allgemeine Merkmale

Erfassungsmethode
Frequenz
Erfassungsbereich
Sichtfeld
Installationshöhe
Garantierte Reaktionszeit < 100 ms
SIL (Safety Integrity
Level)
PL (Performance Level)
Kategorie
Gesamtverbrauch
Betriebstemperatur
Lagerungstemperatur
Kommunikationsprotokoll
(Sensoren–
Steuerungseinheit)
Nutzungsdauer
MTTFd
PFH
SFF
DCavg
Elektrische
Schutzeinrichtungen
9.1.2 Technische Daten
Steuerungseinheit
Ausgänge 4 Relaisausgänge:
l
l
Relais Relais mit zwangsgeführten
Sicherheitsausgänge Kontakten
l
l
l
l
64
Inxpect Algorithmus zur
Erfassung von Bewegungen
auf Basis von FMCW-Radar
Arbeitsbandbreite: 24–
24,25 GHz
Übertragungsleistung: ≤ 13
dBm
Modulation: FMCW
von 0 bis 4 m , je nach den
Installationsbedingungen.
110° (Horizontalebene
l
des Sensors: 110°,
Vertikalebene des
Sensors: 30°)
50° (Horizontalebene
l
des Sensors: 50°,
Vertikalebene des
Sensors: 15°)
Von 0 bis 3 m
2
d
2 (3 für die Ausgänge)
11 W (Steuerungseinheit
und sechs Sensoren)
von -30 bis +60 °C
von -40 bis +80 °C
CAN konform nach EN
50325-5
20 Jahre
40 Jahre
4,34E-08 [1/h]
99,03 %
98,33%
Verpolungsschutz
Überstrom über integrierte
rückstellbare Sicherung
(max. 5 s @ 8 A)
1 zweikanaliger
Sicherheitsausgang
2 Hilfsausgänge
Max. Spannung: 30 V DC
Max. Strom: 8 A DC
Max. Leistung: 240 W
Mindestleistung mW
(V/ma): 500 (10/10)
LBK System | Betriebsanleitung v1.3 SEP 2019 | LBK-System_instructions_de v1.3 | © 2018-2019 Inxpect SpA
Relais Hilfsausgänge Elektromechanische Relais
l
l
l
Eingänge 3 zweikanalige
Digitaleingänge mit
gemeinsamer Masse:
l
l
l
Siehe "Spannungs- und
Stromgrenzwerte für die
Digitaleingänge" auf Seite 66.
Spannungsversorgung 24 V DC (20-28 V DC) *
Max. Strom: 0,6 A
Verbrauch Max. 3,8 W
Montage Auf DIN-Schiene
Schutzart IP20
Klemmen Querschnitt: max. 2,5 mm
Max. Strom: 12 A mit 2,5 mm
Kabel
Info *: Das Gerät ist für die Spannungsversorgung über ein
externes Netzteil mit internem Kurzschlussschutz
ausgelegt.
Max. Spannung: 30 V DC
Max. Strom: 2 A DC
Max. Leistung: 60 W
1 type 1
1 type 2
1 type 3
2
2
-
