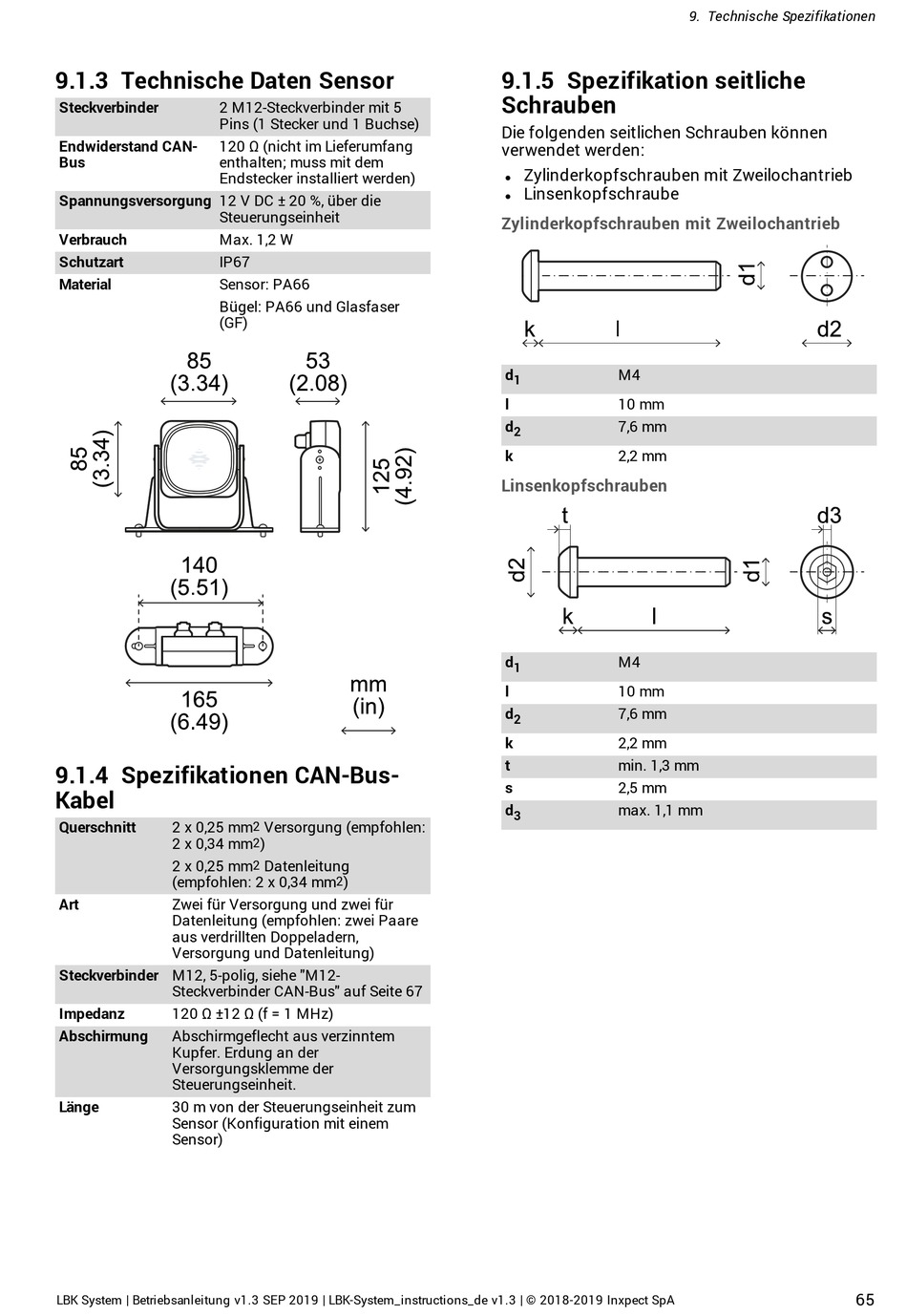

9.1.3 Technische Daten Sensor

Steckverbinder
2 M12-Steckverbinder mit 5
Pins (1 Stecker und 1 Buchse)
Endwiderstand CAN-
120 Ω (nicht im Lieferumfang
Bus
enthalten; muss mit dem
Endstecker installiert werden)
Spannungsversorgung 12 V DC ± 20 %, über die
Steuerungseinheit
Verbrauch
Max. 1,2 W
Schutzart
IP67
Material
Sensor: PA66
Bügel: PA66 und Glasfaser
(GF)
9.1.4 Spezifikationen CAN-Bus-
Kabel
Querschnitt
2 x 0,25 mm
2 x 0,34 mm
2 x 0,25 mm
(empfohlen: 2 x 0,34 mm
Art
Zwei für Versorgung und zwei für
Datenleitung (empfohlen: zwei Paare
aus verdrillten Doppeladern,
Versorgung und Datenleitung)
Steckverbinder M12, 5-polig, siehe "M12-
Steckverbinder CAN-Bus" auf Seite 67
Impedanz
120 Ω ±12 Ω (f = 1 MHz)
Abschirmung
Abschirmgeflecht aus verzinntem
Kupfer. Erdung an der
Versorgungsklemme der
Steuerungseinheit.
Länge
30 m von der Steuerungseinheit zum
Sensor (Konfiguration mit einem
Sensor)
LBK System | Betriebsanleitung v1.3 SEP 2019 | LBK-System_instructions_de v1.3 | © 2018-2019 Inxpect SpA
Versorgung (empfohlen:
2
)
2
Datenleitung
2
)
2

9.1.5 Spezifikation seitliche

Schrauben
Die folgenden seitlichen Schrauben können
verwendet werden:
Zylinderkopfschrauben mit Zweilochantrieb
l
Linsenkopfschraube
l
Zylinderkopfschrauben mit Zweilochantrieb
d
M4
1
l
10 mm
d
7,6 mm
2
k
2,2 mm
Linsenkopfschrauben
d
M4
1
l
10 mm
d
7,6 mm
2
k
2,2 mm
t
min. 1,3 mm
s
2,5 mm
d
max. 1,1 mm
3
9.  Technische Spezifikationen
65
