5. Position des Sensors

Inhalte
Dieser Abschnitt enthält folgende Themen:
5.1 Grundkonzepte
5.2 Sichtfeld des Sensors
5.3 Berechnung des Gefahrenbereichs
5.4 Berechnung der Position bei einer Sensorhöhe < 1 m
5.5 Berechnung der Position bei einer Sensorhöhe > 1 m
5.6 Außeninstallation

5.1 Grundkonzepte

5.1.1 Ausschlaggebende Faktoren
Die optimale Position des Sensors ist von folgenden Faktoren abhängig:
Sichtfeld des Sensors
l
Tiefe des Gefahrenbereichs (und in weiterer Folge auch des Abschaltbereichs)
l
Installationshöhe des Sensors
l
Neigung des Sensors um die Querachse
l
Vorhandensein anderer Sensoren (siehe "Anwendungsmöglichkeiten" auf Seite 38)
l
Das tatsächliche Sichtfeld des Sensors ist abhängig von der Installationshöhe und der Neigung des Sensors.

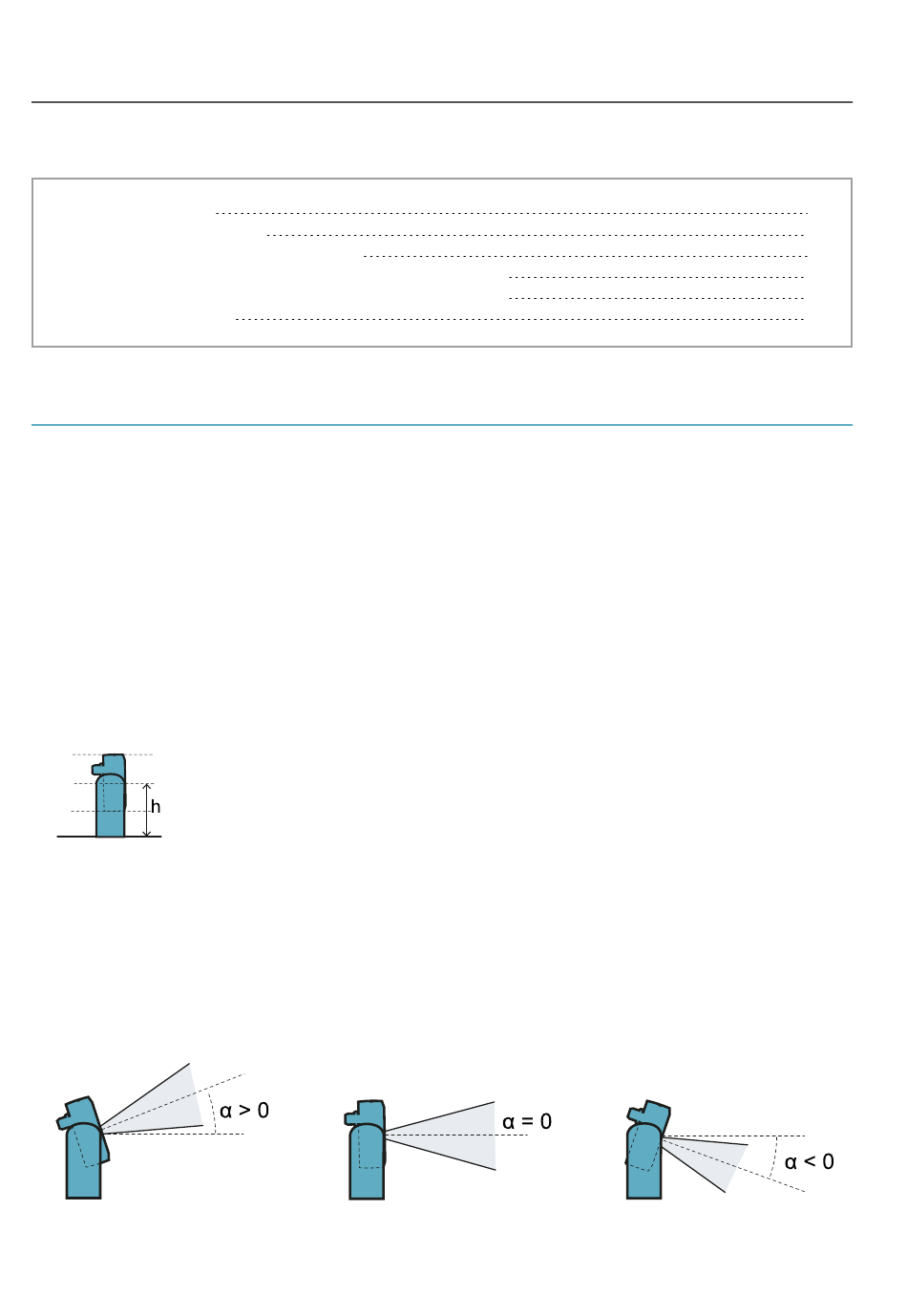

5.1.2 Installationshöhe des Sensors
Die Installationshöhe (h) ist definiert als Abstand zwischen der Sensormitte und dem Boden oder der
Installationsbasis des Sensors.
5.1.3 Neigung des Sensors
Die Neigung des Sensors entspricht der Drehung des Sensors um die Querachse. Die Neigung ist definiert als
Winkel zwischen der Mittellinie des Sichtfelds des Sensors und der parallel zum Boden verlaufenden Linie.
Nachstehend drei Beispiele:
Sensor nach oben geneigt: α positiv
l
Sensor gerade: α = 0
l
Sensor nach unten geneigt: α negativ
l
