5. Position des Sensors

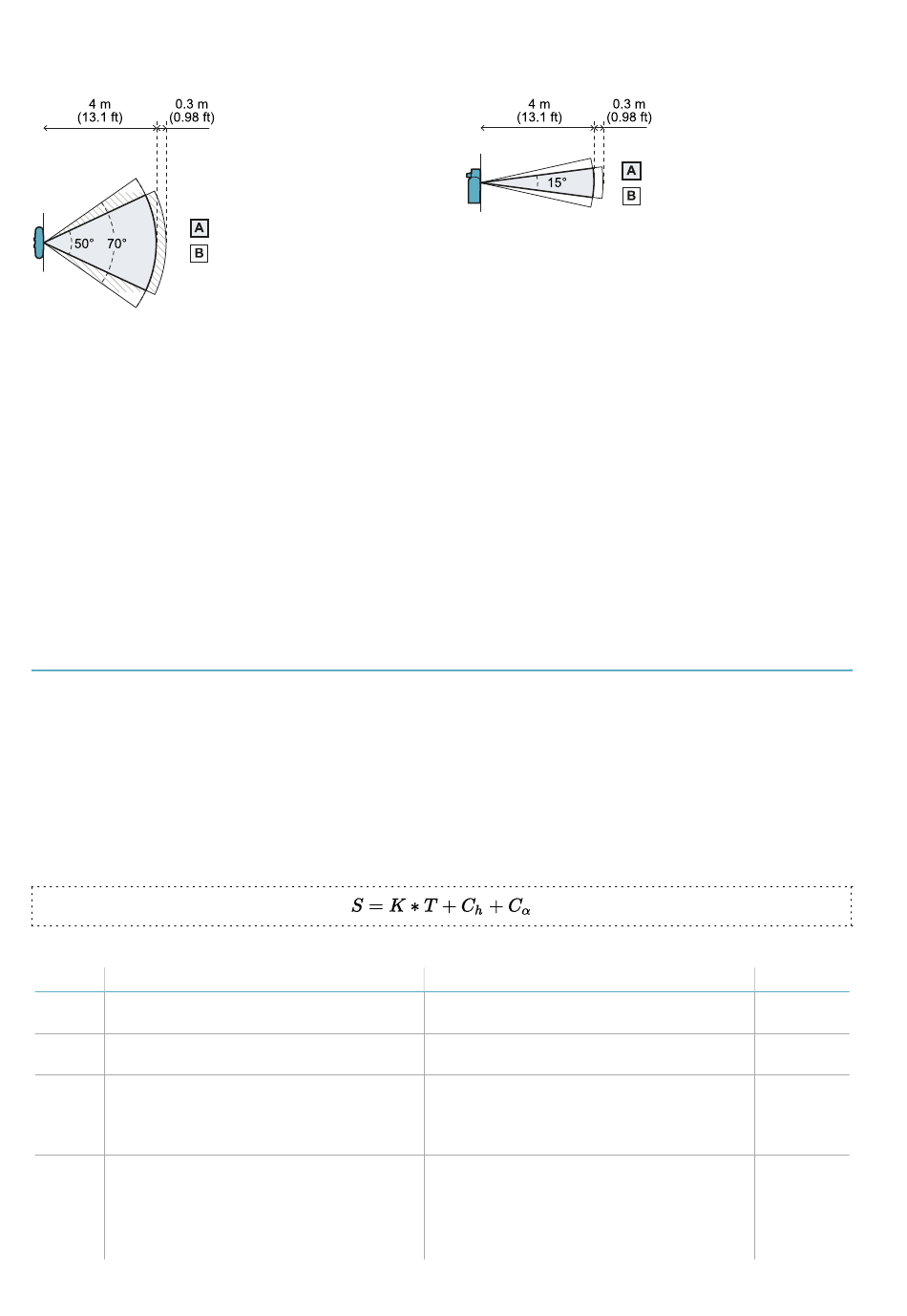

Abmessungen der Bereiche bei einem Sichtfeld von 50°
Draufsicht

5.2.4 Empfindlichkeit

Der Empfindlichkeitsgrad des Systems kann sowohl für die Zugangserfassung als auch für die
Wiederanlaufsperre festgelegt werden. Die Empfindlichkeit gibt die Robustheit des Systems gegenüber
Fehlalarmen an. Nur für die Zugangserfassung definiert sie auch die Reaktionszeiten auf die
Bewegungserfassung: Bei hoher Empfindlichkeit sind Fehlalarme des Systems wahrscheinlicher, das System
erfasst aber auch schneller.
Für die Zugangserfassung sollte beispielsweise die Empfindlichkeit auf einen geringen Wert eingestellt
werden, wenn sich am Rand des Gefahrenbereichs Personen oder Objekte bewegen (z. B. Gabelstapler oder
LKWs).
Für die Einstellung der Empfindlichkeit der Wiederanlaufsperre wird eine Verzögerung zwischen dem
Zeitpunkt, zu dem im Bereich keine Bewegung mehr erfasst wird, und dem Zeitpunkt, zu dem ein
Wiederanlaufen der Maschine möglich ist, festgelegt.

5.3 Berechnung des Gefahrenbereichs

5.3.1 Einleitung
Der Gefahrenbereich der Maschine, bei der LBK System zum Einsatz kommt, ist nach den Vorgaben in den
Normen ISO 13855:2010 und ISO 13857:2008 zu berechnen. Für LBK System sind die wesentlichen
Faktoren für die Berechnung die Höhe (h) und die Neigung (α) des Sensors, siehe "Position des Sensors" auf
Seite 28.
5.3.2 Höhe des Sensors < 1 m
Für die Berechnung der Tiefe des Gefahrenbereichs (S) bei Sensoren mit einer Installationshöhe von weniger
als 1 m wird folgende Formel verwendet:
Wobei:
Variable
K Max. Geschwindigkeit bei der
Annäherung an den Gefahrenbereich
T Gesamtstillstandzeit des Systems (LBK
System + Maschine)
C Konstante, die die Installationshöhe des
h
Sensors (h) gemäß ISO 13855:2010
berücksichtigt
C Konstante, die die Installationsneigung
α
des Sensors (α) gemäß den Angaben von
Inxpect SpA berücksichtigt
30
Beschreibung
LBK System | Betriebsanleitung v1.3 SEP 2019 | LBK-System_instructions_de v1.3 | © 2018-2019 Inxpect SpA
Seitenansicht
Wert
1600
0,1 + Stillstandzeit Maschine (berechnet
gemäß ISO 13855:2010)
1200 - 0,4 * H
Info: Mindestwert = 850 mm. Wenn das Ergebnis
der Berechnung unter dem Mindestwert ist, muss
850 mm als Wert verwendet werden.
Wenn H < 500 = (20 - I) * 16
Wenn H ≥ 500 = (-I) * 16
Info: Mindestwert = 0mm. Wenn das Ergebnis der
Berechnung unter dem Mindestwert ist, muss 0
mm als Wert verwendet werden.
Maßeinheit
mm/s
s
mm
mm
