6.  Anwendungsmöglichkeiten

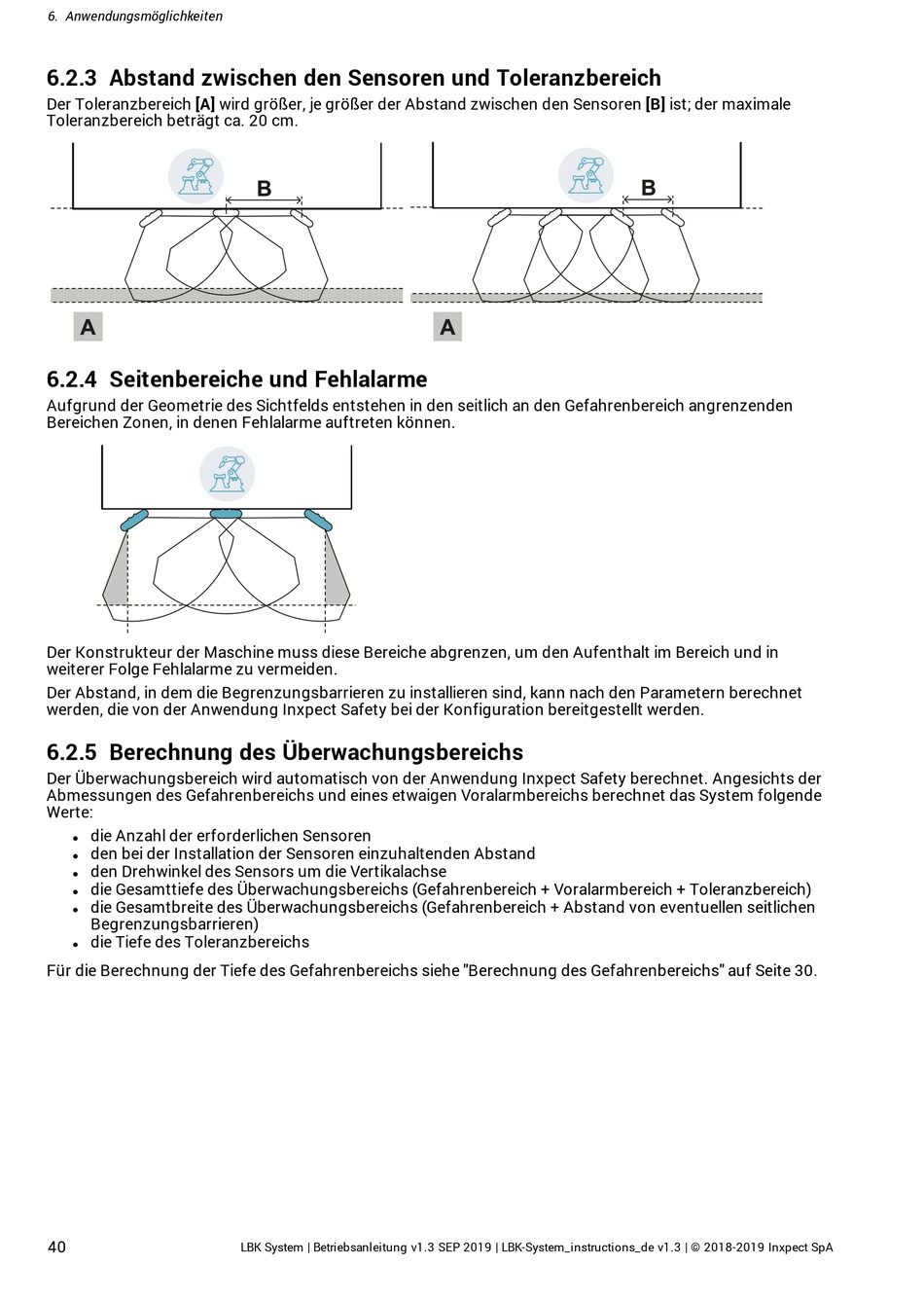

6.2.3 Abstand zwischen den Sensoren und Toleranzbereich

Der Toleranzbereich [A] wird größer, je größer der Abstand zwischen den Sensoren [B] ist; der maximale
Toleranzbereich beträgt ca. 20 cm.

6.2.4 Seitenbereiche und Fehlalarme

Aufgrund der Geometrie des Sichtfelds entstehen in den seitlich an den Gefahrenbereich angrenzenden
Bereichen Zonen, in denen Fehlalarme auftreten können.
Der Konstrukteur der Maschine muss diese Bereiche abgrenzen, um den Aufenthalt im Bereich und in
weiterer Folge Fehlalarme zu vermeiden.
Der Abstand, in dem die Begrenzungsbarrieren zu installieren sind, kann nach den Parametern berechnet
werden, die von der Anwendung Inxpect Safety bei der Konfiguration bereitgestellt werden.
6.2.5 Berechnung des Überwachungsbereichs
Der Überwachungsbereich wird automatisch von der Anwendung Inxpect Safety berechnet. Angesichts der
Abmessungen des Gefahrenbereichs und eines etwaigen Voralarmbereichs berechnet das System folgende
Werte:
die Anzahl der erforderlichen Sensoren
l
den bei der Installation der Sensoren einzuhaltenden Abstand
l
den Drehwinkel des Sensors um die Vertikalachse
l
die Gesamttiefe des Überwachungsbereichs (Gefahrenbereich + Voralarmbereich + Toleranzbereich)
l
die Gesamtbreite des Überwachungsbereichs (Gefahrenbereich + Abstand von eventuellen seitlichen
l
Begrenzungsbarrieren)
die Tiefe des Toleranzbereichs
l
Für die Berechnung der Tiefe des Gefahrenbereichs siehe "Berechnung des Gefahrenbereichs" auf Seite 30.
40
LBK System | Betriebsanleitung v1.3 SEP 2019 | LBK-System_instructions_de v1.3 | © 2018-2019 Inxpect SpA
