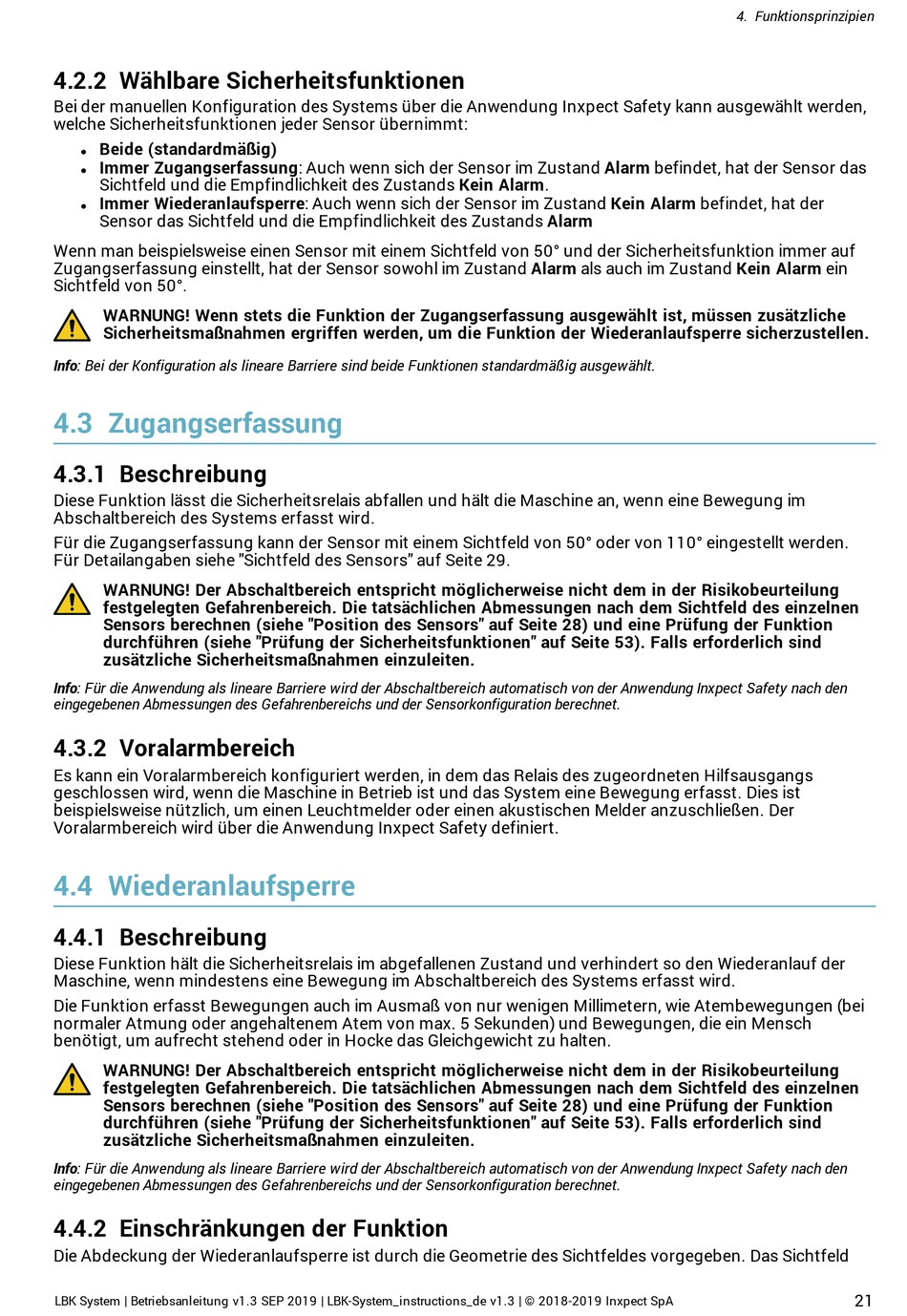

4.2.2 Wählbare Sicherheitsfunktionen
Bei der manuellen Konfiguration des Systems über die Anwendung Inxpect Safety kann ausgewählt werden,
welche Sicherheitsfunktionen jeder Sensor übernimmt:
Beide (standardmäßig)
l
Immer Zugangserfassung: Auch wenn sich der Sensor im Zustand Alarm befindet, hat der Sensor das
l
Sichtfeld und die Empfindlichkeit des Zustands Kein Alarm.
Immer Wiederanlaufsperre: Auch wenn sich der Sensor im Zustand Kein Alarm befindet, hat der
l
Sensor das Sichtfeld und die Empfindlichkeit des Zustands Alarm
Wenn man beispielsweise einen Sensor mit einem Sichtfeld von 50° und der Sicherheitsfunktion immer auf
Zugangserfassung einstellt, hat der Sensor sowohl im Zustand Alarm als auch im Zustand Kein Alarm ein
Sichtfeld von 50°.
WARNUNG! Wenn stets die Funktion der Zugangserfassung ausgewählt ist, müssen zusätzliche
Sicherheitsmaßnahmen ergriffen werden, um die Funktion der Wiederanlaufsperre sicherzustellen.
Info: Bei der Konfiguration als lineare Barriere sind beide Funktionen standardmäßig ausgewählt.

4.3 Zugangserfassung

4.3.1 Beschreibung
Diese Funktion lässt die Sicherheitsrelais abfallen und hält die Maschine an, wenn eine Bewegung im
Abschaltbereich des Systems erfasst wird.
Für die Zugangserfassung kann der Sensor mit einem Sichtfeld von 50° oder von 110° eingestellt werden.
Für Detailangaben siehe "Sichtfeld des Sensors" auf Seite 29.
WARNUNG! Der Abschaltbereich entspricht möglicherweise nicht dem in der Risikobeurteilung
festgelegten Gefahrenbereich. Die tatsächlichen Abmessungen nach dem Sichtfeld des einzelnen
Sensors berechnen (siehe "Position des Sensors" auf Seite 28) und eine Prüfung der Funktion
durchführen (siehe "Prüfung der Sicherheitsfunktionen" auf Seite 53). Falls erforderlich sind
zusätzliche Sicherheitsmaßnahmen einzuleiten.
Info: Für die Anwendung als lineare Barriere wird der Abschaltbereich automatisch von der Anwendung Inxpect Safety nach den
eingegebenen Abmessungen des Gefahrenbereichs und der Sensorkonfiguration berechnet.
4.3.2 Voralarmbereich
Es kann ein Voralarmbereich konfiguriert werden, in dem das Relais des zugeordneten Hilfsausgangs
geschlossen wird, wenn die Maschine in Betrieb ist und das System eine Bewegung erfasst. Dies ist
beispielsweise nützlich, um einen Leuchtmelder oder einen akustischen Melder anzuschließen. Der
Voralarmbereich wird über die Anwendung Inxpect Safety definiert.

4.4 Wiederanlaufsperre

4.4.1 Beschreibung
Diese Funktion hält die Sicherheitsrelais im abgefallenen Zustand und verhindert so den Wiederanlauf der
Maschine, wenn mindestens eine Bewegung im Abschaltbereich des Systems erfasst wird.
Die Funktion erfasst Bewegungen auch im Ausmaß von nur wenigen Millimetern, wie Atembewegungen (bei
normaler Atmung oder angehaltenem Atem von max. 5 Sekunden) und Bewegungen, die ein Mensch
benötigt, um aufrecht stehend oder in Hocke das Gleichgewicht zu halten.
WARNUNG! Der Abschaltbereich entspricht möglicherweise nicht dem in der Risikobeurteilung
festgelegten Gefahrenbereich. Die tatsächlichen Abmessungen nach dem Sichtfeld des einzelnen
Sensors berechnen (siehe "Position des Sensors" auf Seite 28) und eine Prüfung der Funktion
durchführen (siehe "Prüfung der Sicherheitsfunktionen" auf Seite 53). Falls erforderlich sind
zusätzliche Sicherheitsmaßnahmen einzuleiten.
Info: Für die Anwendung als lineare Barriere wird der Abschaltbereich automatisch von der Anwendung Inxpect Safety nach den
eingegebenen Abmessungen des Gefahrenbereichs und der Sensorkonfiguration berechnet.
4.4.2 Einschränkungen der Funktion
Die Abdeckung der Wiederanlaufsperre ist durch die Geometrie des Sichtfeldes vorgegeben. Das Sichtfeld
