4. Funktionsprinzipien

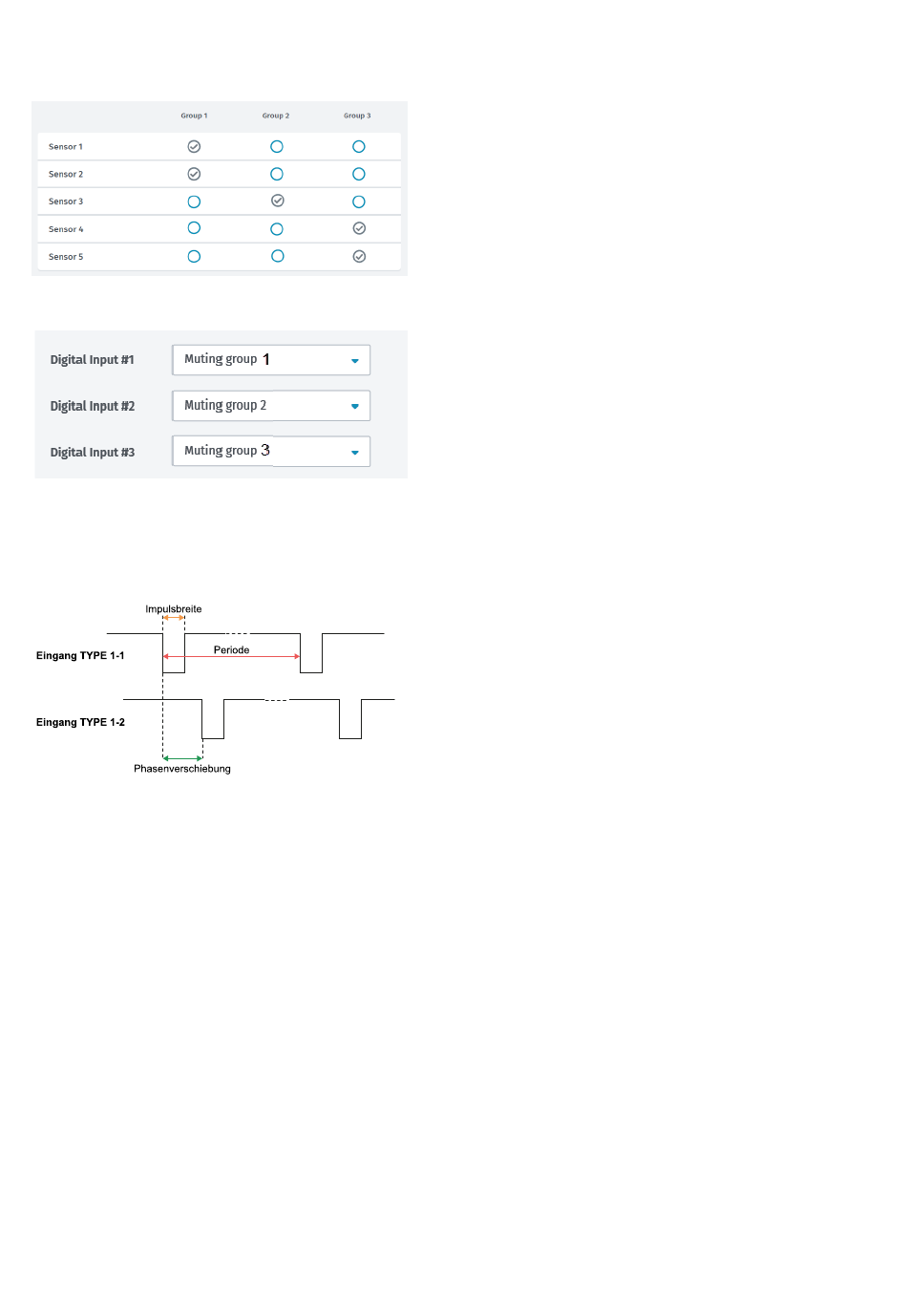

4.5.3 Beispiel für die Zuordnung Sensoren - Gruppen
4.5.4 Beispiel für die Zuordnung Digitaleingänge - Gruppen
4.5.5 Signalcharakteristiken für die Muting-Aktivierung
Die Muting-Funktion wird nur dann aktiviert, wenn beide logischen Signale des zugeordneten Eingangs
bestimmte Charakteristiken aufweisen.
Nachstehend sind die Signalcharakteristiken grafisch dargestellt.
In der Anwendung Inxpect Safety > Einstellungen > Digitaleingang/-ausgang müssen die Parameter für die
Festlegung der Signalcharakteristiken eingestellt werden.
Info: Bei einer Impulsdauer = 0 genügt es, wenn die Eingangssignale den logischen Pegel High (1) aufweisen, um die Muting-
Funktion zu aktivieren.

4.5.6 Zustand der Muting-Funktion

Ein ggf. dem Zustand der Muting-Funktion zugeordneter Hilfsausgang wird geschlossen, wenn mindestens
eine der Sensorgruppen auf Muting geschaltet ist.
HINWEIS: Der Konstrukteur der Maschine muss beurteilen, ob die Anzeige des Zustands der Muting-Funktion
erforderlich ist (wie in der Norm EN ISO 13849-1:2015, Abschnitt 5.2.5 festgelegt).
