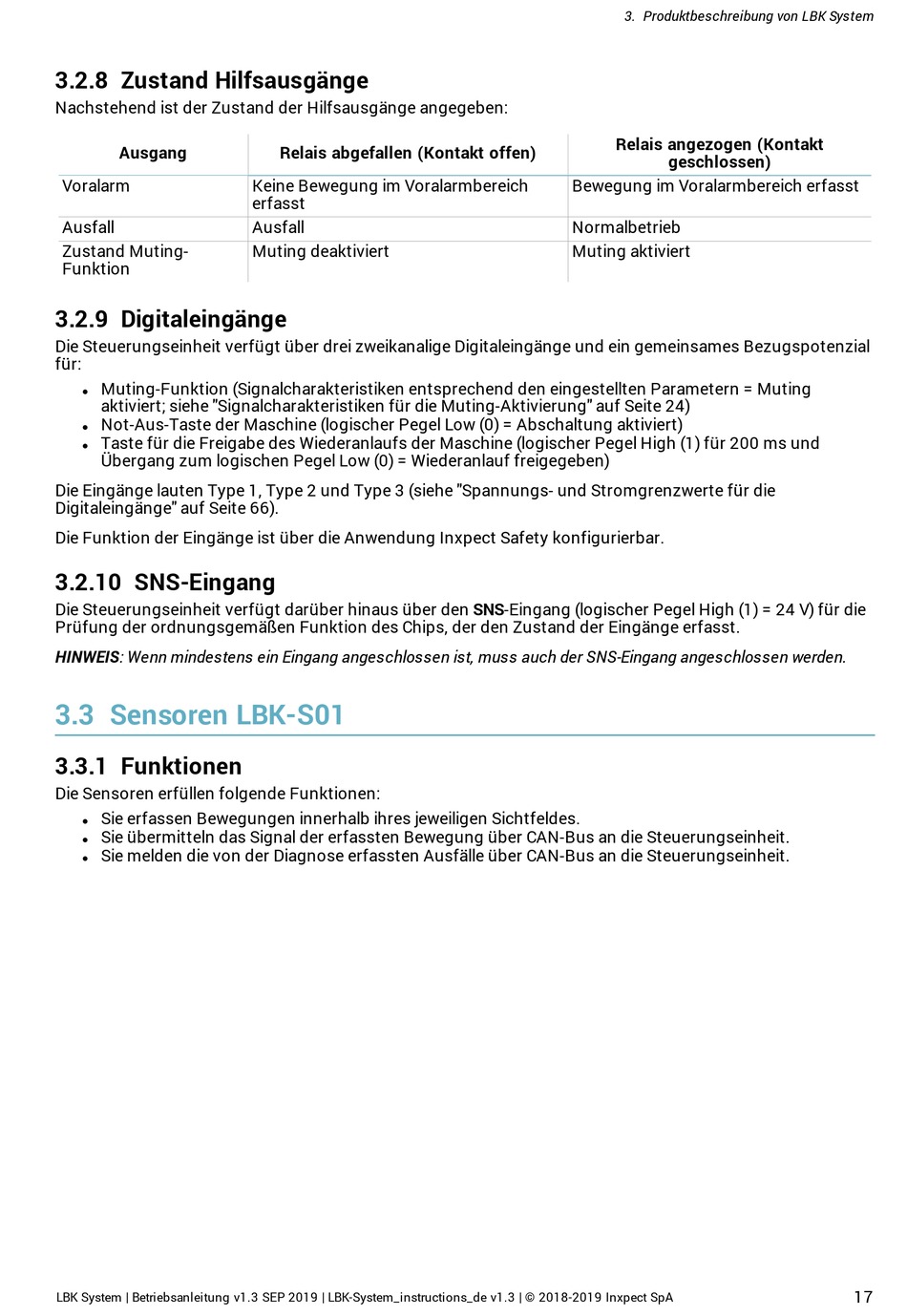

3.2.8 Zustand Hilfsausgänge
Nachstehend ist der Zustand der Hilfsausgänge angegeben:
Ausgang
Voralarm
Ausfall
Zustand Muting-
Funktion
3.2.9 Digitaleingänge
Die Steuerungseinheit verfügt über drei zweikanalige Digitaleingänge und ein gemeinsames Bezugspotenzial
für:
Muting-Funktion (Signalcharakteristiken entsprechend den eingestellten Parametern = Muting
l
aktiviert; siehe "Signalcharakteristiken für die Muting-Aktivierung" auf Seite 24)
Not-Aus-Taste der Maschine (logischer Pegel Low (0) = Abschaltung aktiviert)
l
Taste für die Freigabe des Wiederanlaufs der Maschine (logischer Pegel High (1) für 200 ms und
l
Übergang zum logischen Pegel Low (0) = Wiederanlauf freigegeben)
Die Eingänge lauten Type 1, Type 2 und Type 3 (siehe "Spannungs- und Stromgrenzwerte für die
Digitaleingänge" auf Seite 66).
Die Funktion der Eingänge ist über die Anwendung Inxpect Safety konfigurierbar.

3.2.10 SNS-Eingang

Die Steuerungseinheit verfügt darüber hinaus über den SNS-Eingang (logischer Pegel High (1) = 24 V) für die
Prüfung der ordnungsgemäßen Funktion des Chips, der den Zustand der Eingänge erfasst.
HINWEIS: Wenn mindestens ein Eingang angeschlossen ist, muss auch der SNS-Eingang angeschlossen werden.

3.3 Sensoren LBK-S01

3.3.1 Funktionen
Die Sensoren erfüllen folgende Funktionen:
Sie erfassen Bewegungen innerhalb ihres jeweiligen Sichtfeldes.
l
Sie übermitteln das Signal der erfassten Bewegung über CAN-Bus an die Steuerungseinheit.
l
Sie melden die von der Diagnose erfassten Ausfälle über CAN-Bus an die Steuerungseinheit.
l
LBK System | Betriebsanleitung v1.3 SEP 2019 | LBK-System_instructions_de v1.3 | © 2018-2019 Inxpect SpA
Relais abgefallen (Kontakt offen)
Keine Bewegung im Voralarmbereich
erfasst
Ausfall
Muting deaktiviert
3. Produktbeschreibung von LBK System
Relais angezogen (Kontakt
geschlossen)
Bewegung im Voralarmbereich erfasst
Normalbetrieb
Muting aktiviert
