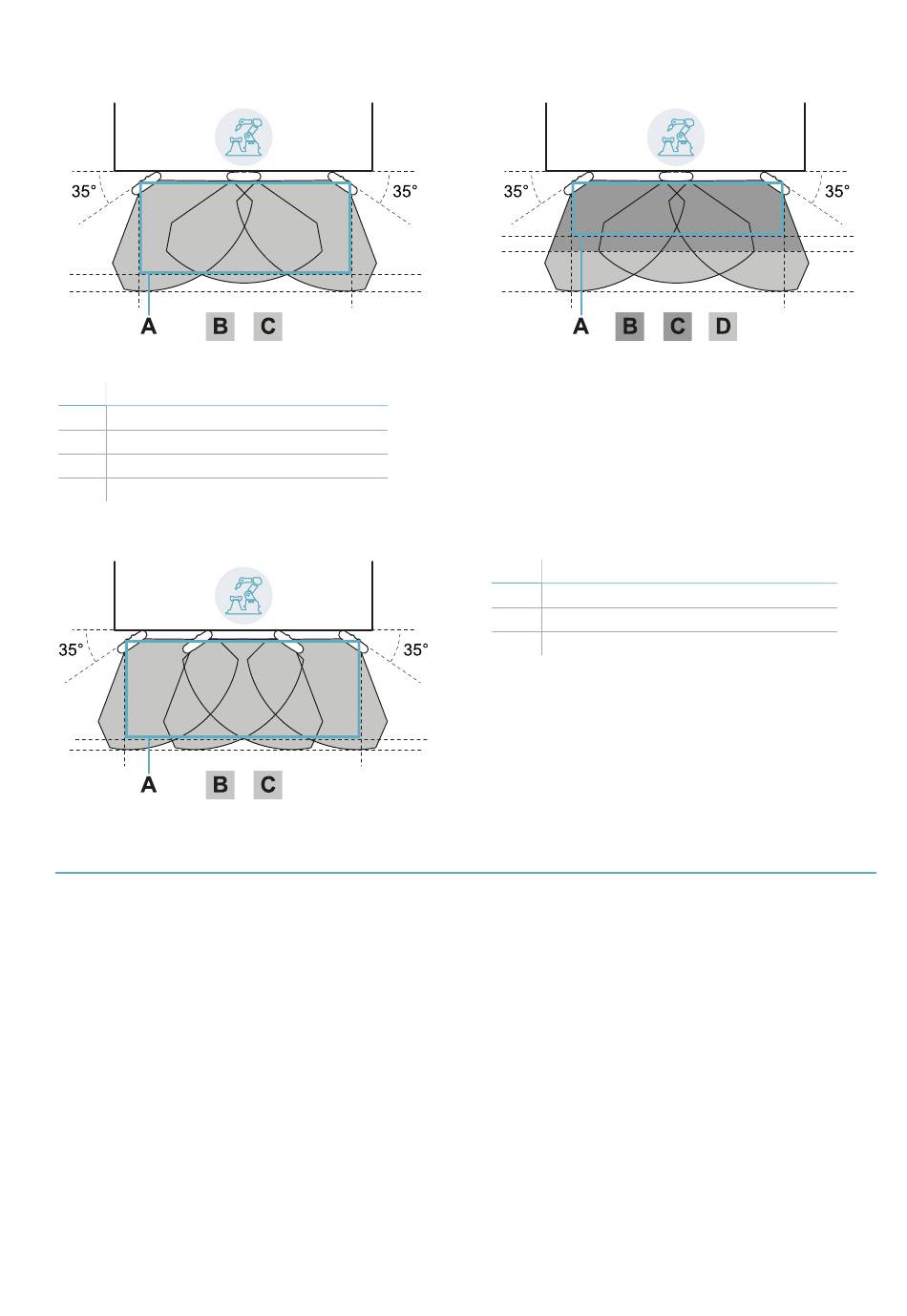

6.2.6 Beispiel für einen Überwachungsbereich mit ungerader Sensorzahl
Ohne Voralarmbereich.
Teil Beschreibung
A Gefahrenbereich
B Abschaltbereich
C Toleranzbereich
D Voralarmbereich
6.2.7 Beispiel für einen Überwachungsbereich mit gerader Sensorzahl
6.3 Lineare Barriere (eingeschränkte Wiederanlaufsperre)
Info: Die nachstehenden Abbildungen zeigen Beispielkonfigurationen für Sensoren, von denen alle ein Sichtfeld von 110° aufweisen.
Möglich sind auch Sensorkonfigurationen nur mit einem Sichtfeld von 50° oder gemischte Konfigurationen.
LBK System | Betriebsanleitung v1.3 SEP 2019 | LBK-System_instructions_de v1.3 | © 2018-2019 Inxpect SpA
Mit Voralarmbereich.
Teil Beschreibung
A Gefahrenbereich
B Abschaltbereich
C Toleranzbereich
