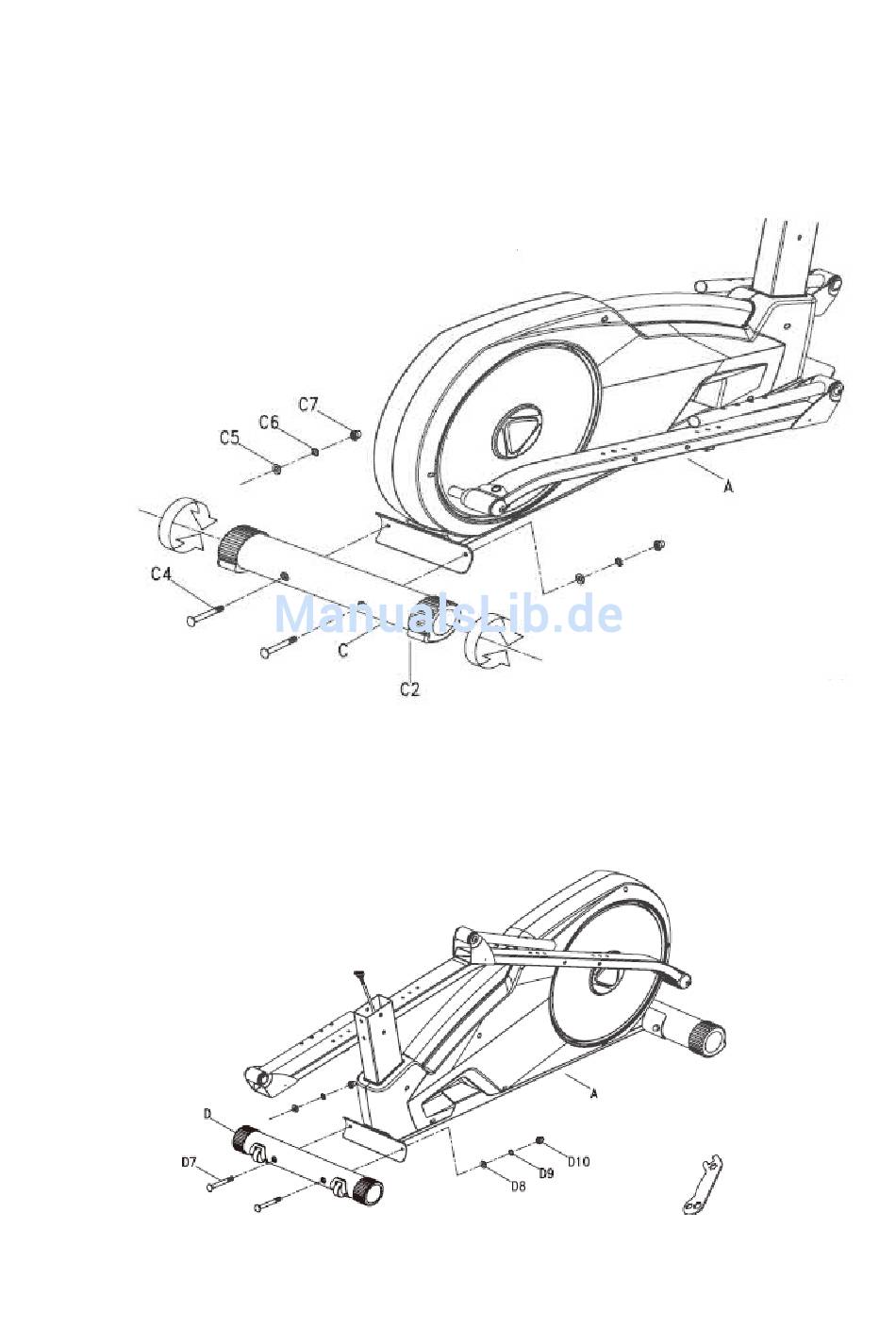

Schritt 1: Montage - hinterer Standfuß
Zuerst entfernen Sie die Schrauben (C4), Unterlegscheiben (C5), Federscheiben (C6) und Muttern (C7) vom
hinteren Standfuß (C). Stecken Sie dann die Schrauben (C4) durch den hinteren Standfuß (C) und die
Halterung des Rahmens (A). Befestigen Sie dann den Standfuß mit zwei Unterlegscheiben(C5), zwei
Federscheiben(C6) und zwei Muttern (C7).
Stabilisierung des Gerätes:
** Wenn das Gerät nach dem Aufbau (Abbildung 1 & Abbildung 2) nicht stabil steht, passen Sie die
Stellschrauben auf der Unterseite des Standfußes (C2) entsprechend an.
Schritt 2:
Montage - vorderer Standfuß
Zuerst entfernen Sie die Schrauben (D7), Unterlegscheiben (D8), Federscheiben (D9) und Muttern (D10)
vom hinteren Standfuß (D). Stecken Sie die Schrauben (D7) durch den vorderen Standfuß (D) und die
Halterung des Rahmens (A). Befestigen Sie dann den Standfuß mit zwei Unterlegscheiben(D8), zwei
Federscheiben (D9) und zwei Muttern (D10).
