ims PRO IMS SPOT ARCPULL 200 Bedienungsanleitung Seite 84

1 Moteur / Motor / Motore / Мотор
Carte électronique / Electronic board / Steuerplatine / Placa electrónica / Электронная
2
плата / Printplaat / Scheda elettrica
Tiges de retour de masse / Earth rods / Massekontaktstifte / Varillas de retorno de masa/
3
Стержни заземления / Massa-pinnen / Asta di ritorno di massa
Ressort de tiges / Rod spring / Feder für Massekontaktstift / Muelles de varillas / Пружина
4
штырей / Veer / Molla fissa aste
5 Gâchette / Trigger / Schalter / Gatillo / Триггер/ Auslöser / Pulsante di avanzamento
Bague de vérouillage / Locking nut / Verriegelungsring / Anilla de bloqueo / Кольцо
6
блокировки / Vergrendelring / Anello di blocco
2
Porte anneau / Ring holder / Aufnahme / Porta anillas / Держатель для колец / Houder
7
trekoog / Porta anello
8 Face avant / Front case / Frontabdeckung / Frontal / Voorzijde / Frontale
Molette de verrouillage des tiges / Earth rods locking wheel / Feststellknopf / Ruedecilla de
9 bloqueo de varillas / Передняя панель Колесико блокировки штырей / Vergrendelwieltje
pinnen / Manopola di blocco aste
Faisceau complet / Complete cable / Anschlusskabel / Cable completo / Кабель в сборе /
-
Complete kabel / Fasciocavi completo

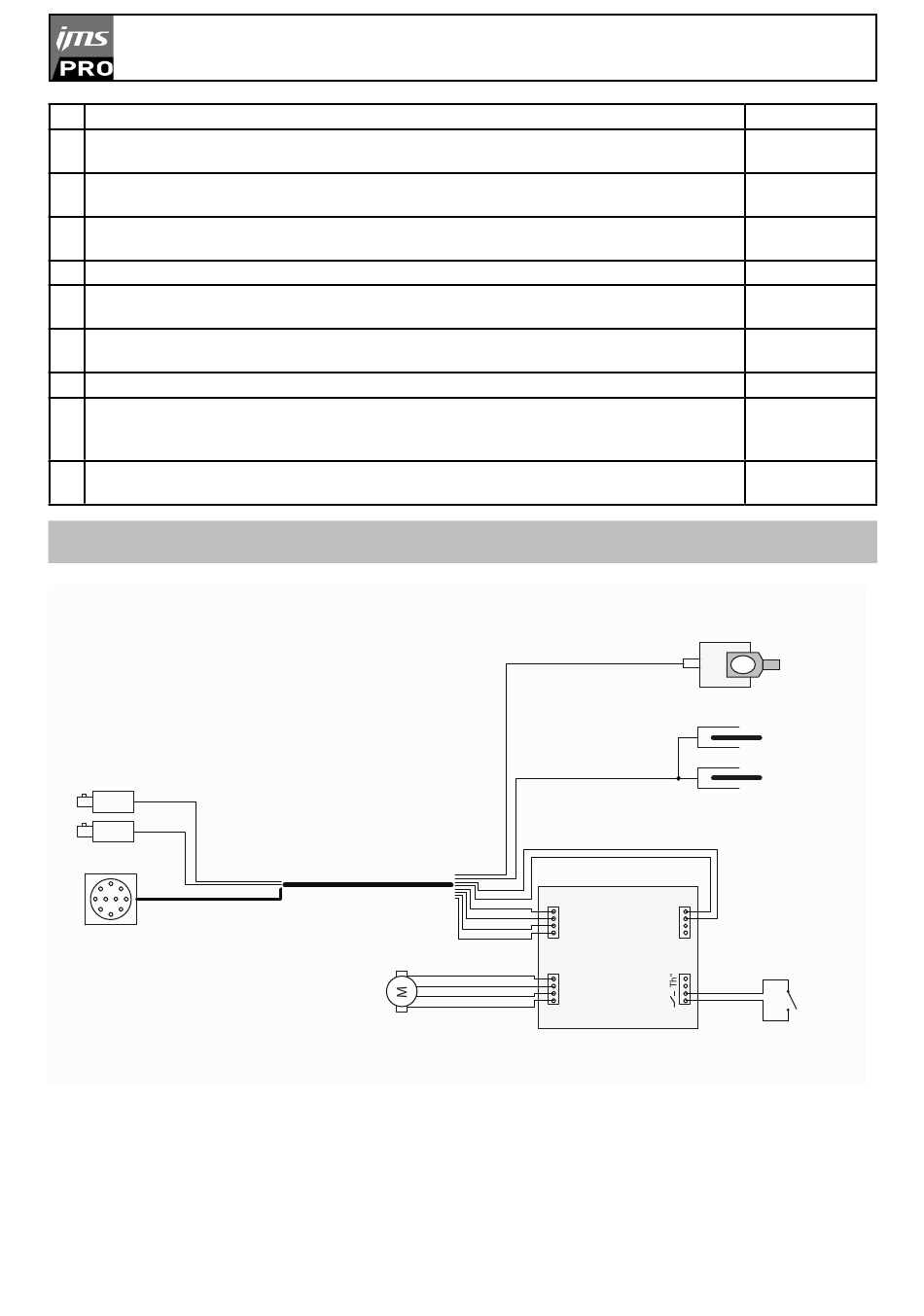

SCHÉMA ÉLECTRIQUE / CIRCUIT DIAGRAM /SCHALTPLAN/ DIAGRAMA ELECTRICO
/ЭЛЕКТРИЧЕСКАЯ СХЕМА / ELEKTRISCHE SCHEMA / SCEMA ELETTRICO
51459
51459
l
84
IMS SPOT ARCPULL 200
3
S81106
71832
4
Pink
Grey
White
1
Brown
2
Yellow
3
Green 4
97458C
Green
A
Black
B
Red
C
Blue
D
71832
97458C
93069
55224
56029
90598
5
93814
56188
56159
93026
93814
93069
93069
6
7
56029
6
