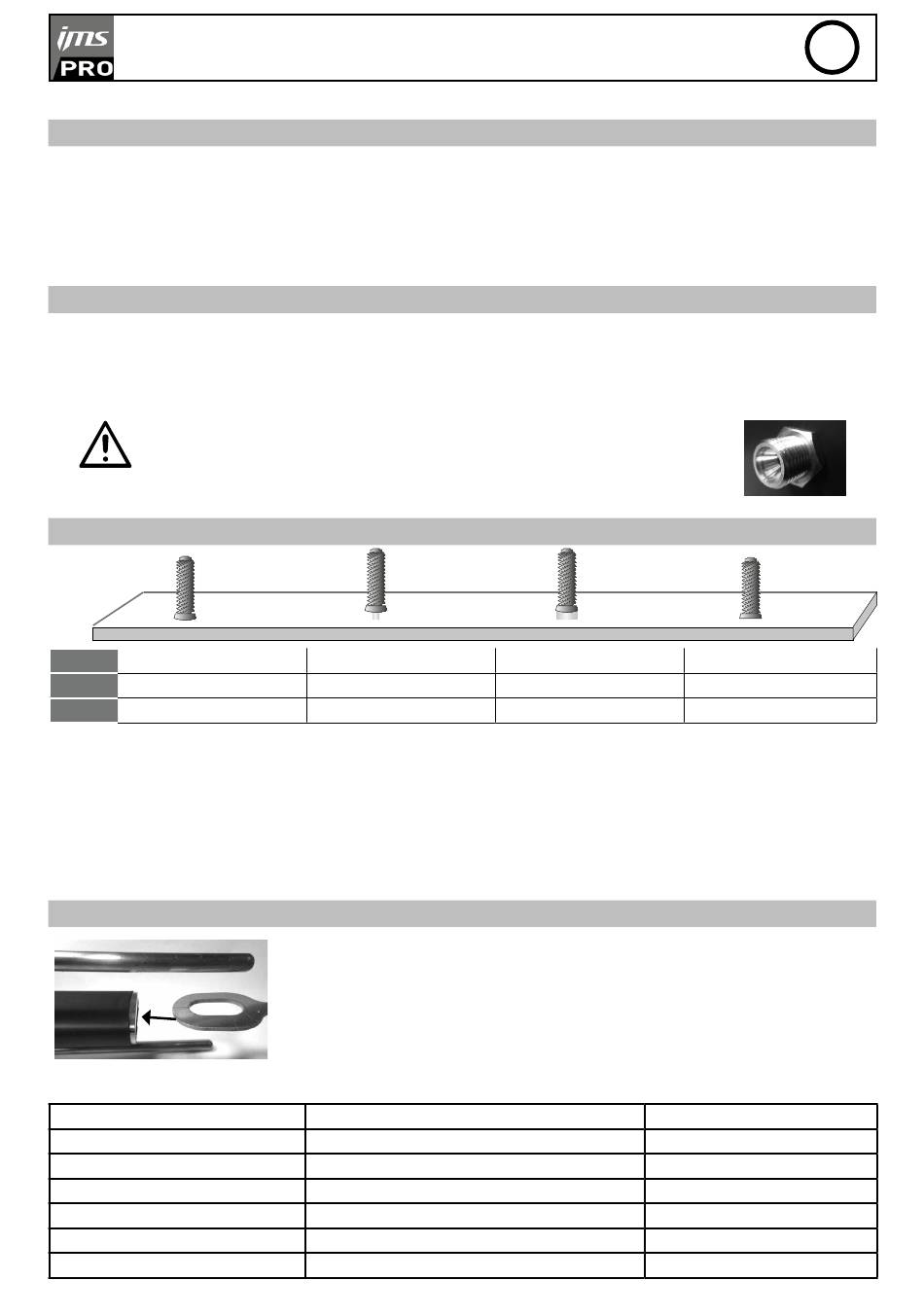

AANSLUITING OP EEN GENERATOR
Dit materiaal kan functioneren met generatoren wanneer de hulpstroom aan de volgende voorwaarden voldoet :
- De spanning moet alternatieve spanning zijn, afgesteld zoals gespecificeerd en de piekspanning moet lager zijn dan
400V
- De frequentie moet liggen tussen de 50 en 60 Hz.
Het is noodzakelijk deze gegevens te controleren, daar veel generatoren hoge spanningspieken genereren, die uw
materiaal kunnen beschadigen.
BESCHERMGAS
Dit apparaat kan functioneren met of zonder beschermgas.
Het wordt echter aanbevolen om een fles puur Argon gas aan te sluiten, om zo het apparaat optimaal te kunnen gebrui-
ken.
De gastoevoer moet liggen tussen 10 en 12L/min.
Aanhaalmoment bij het aanschroeven van een connector op de gastoe-
voer aan het apparaat : maximaal 5N.m.
ARCPULL 200 LASPROCEDURE VOOR HET LASSEN VAN OGEN EN BOUTEN
Fase Ontsteking
T (ms)
I (A) ≈80-150A
* De stroom van de Boog is beperkt tot 100A wanneer het apparaat gevoed wordt in 110Vac 50Hz/60Hz.
De ontsteking : de elektrode wordt in kortsluiting gebracht. Een druk op de trekker start de lasprocedure op en creëert
een elektrische boog.
Schuren : de elektrische boog, met zwakke intensiteit, schuurt het plaatwerk af. De door de boog gegenereerde warmte
verwijdert de onzuiverheden (vetten, olie, beschermlaag enz...).
De boog : de stroom van de boog creëert een smeltbad op het plaatwerk en doet het uiteinde van de elektrode smelten.
De hechting : de elektrode maakt contact met het smeltbad.
LASSEN VAN DE RING EN DE BOUT
Controleer de polariteit van de kabels van het pistool :
Materialen
Staal
Gegalvaniseerd
Elektro-gegalvaniseerd
Alu
Aluminium Magnesium Silicium
Aluminium Magnesium
IMS SPOT ARCPULL 200
Schuren
0 tot 200
10 tot 60A
• Bevestig een geschikte elektrode-houder op het pistool
(voor ringen of bouten)
• Plaats een elektrode (ring of bout) in de houder van het pistool
Positieve aansluiting van de kabel (rood) Texas kabel negatief
Staal (Fe+) texas aansluiting
Staal (Fe+) texas aansluiting
Staal (Fe+) texas aansluiting
Alu (Al-) texas aansluiting
Alu (Al-) texas aansluiting
Alu (Al-) texas aansluiting
Boog
10 tot 500
0 tot 200A*
Alu (Al-) texas aansluiting
Alu (Al-) texas aansluiting
Alu (Al-) texas aansluiting
Staal (Fe+) texas aansluiting
Staal (Fe+) texas aansluiting
Staal (Fe+) texas aansluiting
NL
Vastklinken
0 tot 50ms
≈80-150A
