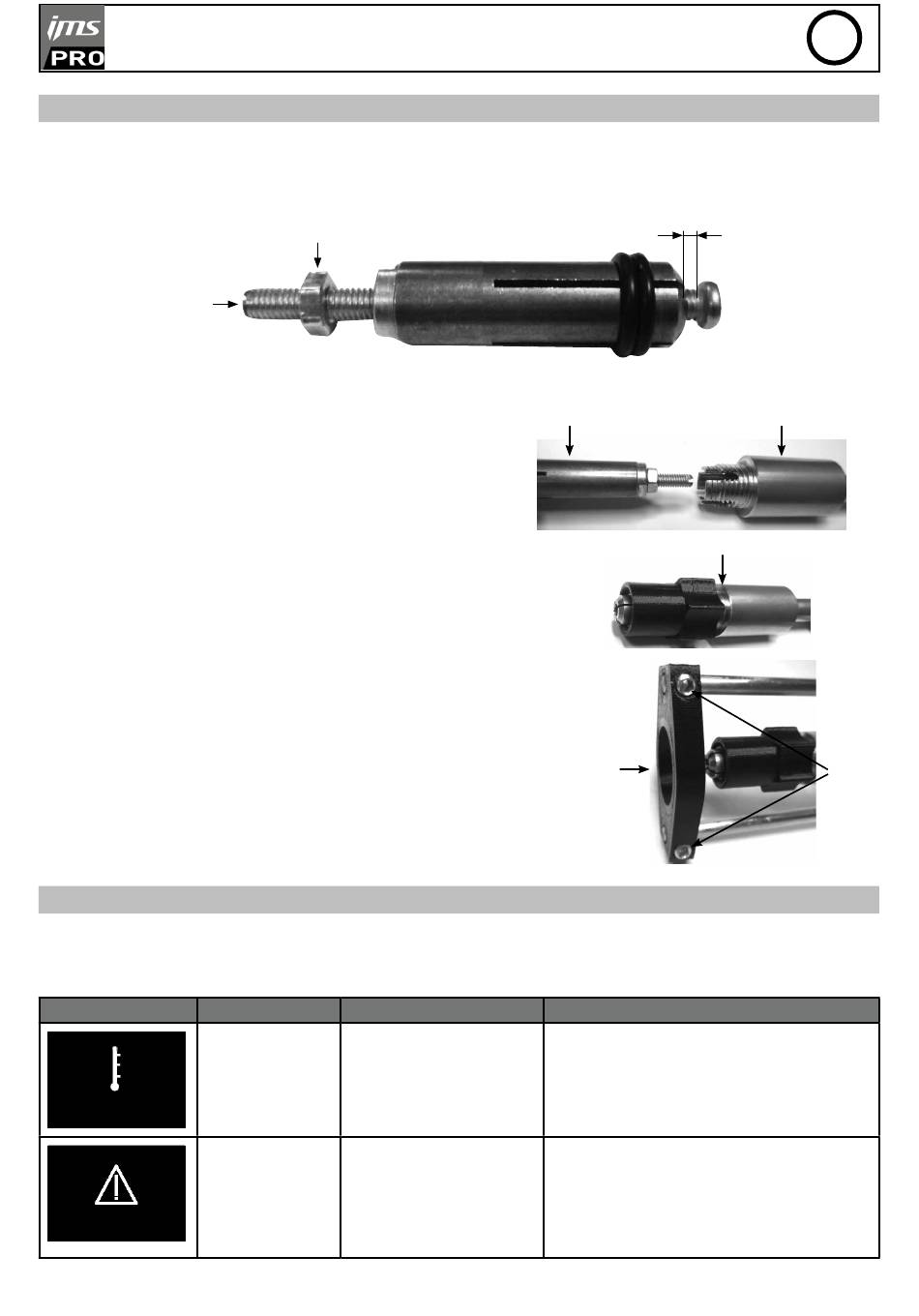

RÉGLAGE ET POSE D'UN PORTE-GOUJON (OPTION)
Réglage du porte goujon (049000 - 048157 - 048164)
• Dévisser le contre-écrou et la vis du porte-goujon.
• Insérer le goujon dans le porte écrou.
• Viser la vis du porte goujon pour obtenir 3mm entre son extrémité et la base du filetage du goujon.
• Bloquer le contre écrou.
Pose d'un porte-goujon (059634 - 059641)
• Insérer le porte-goujon dans le support du porte-goujon.
• Positionner et visser légèrement la buse de protection sur le support
de porte-goujon
• Repositionner le porte-électrode dans le canon du pistolet
• Positionner le patin de protection à l'extrémité des tiges de reprise
de masse
• Serrer les vis deux de maintien du patin en veillant à ce que les tiges
de reprise de masse viennent affleurer légèrement pour garantir un
contact électrique.
MESSAGE D'ERREUR, ANOMALIES, CAUSES, REMÈDES
Ce matériel dispose d'un système de contrôle de défaillance. En cas de défaillance, des messages d'erreur peuvent
s'afficher.
Code erreur
DEFAUT THERMIQUE
DEFAUT SECTEUR
12
IMS SPOT ARCPULL 200
Contre-écrou
Vis
Signification
Protection ther- Dépassement du facteur
mique du géné- de marche.
rateur
Défaut tension Tension secteur hors
secteur tolérances ou manque une
phase.
Porte-goujon
Causes
Attendre l'extinction du message pour
reprendre le soudage
Faites contrôler votre installation électrique
par une personne habilitée. La tension
entre phase et neutre doit être comprise
entre 100V et 127Vac pour un réseau 110V
et entre 200V et 265Vac pour un réseau
230Vac.
3 mm
Support du porte-goujon
Buse de protection
Patin
Remèdes
FR
Vis de
maintien
du patin
