Reset machine
Reset machine
: 3sec
pour valider
Panneau d'informations
Info machine
Soft géné V1.0
Hard géné V2.0
Soft pistolet V1.0
Hard pistolet V2.0

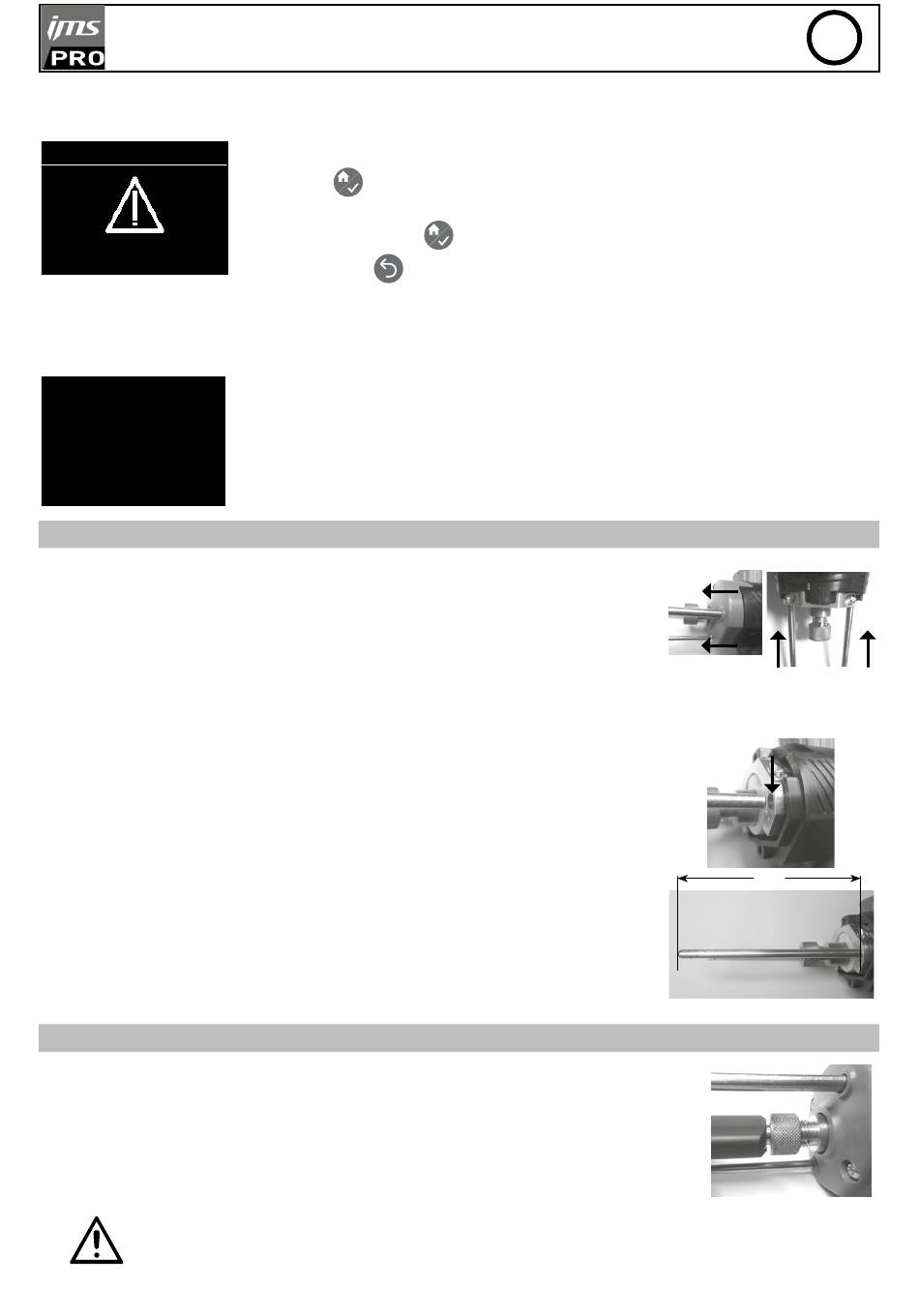

CHANGEMENT DES TIGES DE REPRISE DE MASSE DU PISTOLET
Dépose des tiges
• Desserrer la molette de verrouillage des tiges de reprise de masse.
• Dévisser les deux vis de face avant et dégager légèrement le capot vers l'avant du
pistolet.
• Dévisser légèrement les deux vis de serrage des tiges.
• Enlever les tiges en tirant dessus.
Repose des tiges
• Insérer les tiges dans leur logement.
• Ajuster la longueur des tiges pour obtenir une longueur de 12cm entre leur extrémité
et leur base.
• Serrer les deux vis de maintien des tiges .
• Repositionner le capot.
• Revisser les vis de face avant.
Note : Pour cette opération, il est conseillé d'ôter le porte-électrode en desserrant la
bague de verrouillage.
CHANGEMENT D'UN PORTE ÉLECTRODE
Dépose d'un porte électrode
• Dévisser légèrement la bague de verrouillage et dégager le porte-électrode du canon du
pistolet.
Repose d'un porte électrode
• Positionner le porte-électrode dans le canon du pistolet.
• Visser la bague de verrouillage et vérifier que le porte électrode ne bouge pas.
La bague de verrouillage doit être serrée à la main. L'utilisation de pince est proscrite.
IMS SPOT ARCPULL 200
Lorsque « Reset machine » est sélectionné depuis le menu Configuration, un appui sur
menu/valider fait rentrer le poste dans le sous-menu de reset machine.
Appuyer sur menu/valider
Appuyer sur retour
Le panneau d'information précise les numéros des versions logiciel et hardward du généra-
teur et du pistolet (si celui-ci est connecté).
pendant 3 s pour valider le reset du produit.
pour revenir au menu Configuration et annuler le reset du produit.
FR
Vis de face avant : Vis de serrage des tiges :
Logement des tiges de masse :
12 cm
