CAPÍTULO 5 - ESQUEMA ELECTRICO

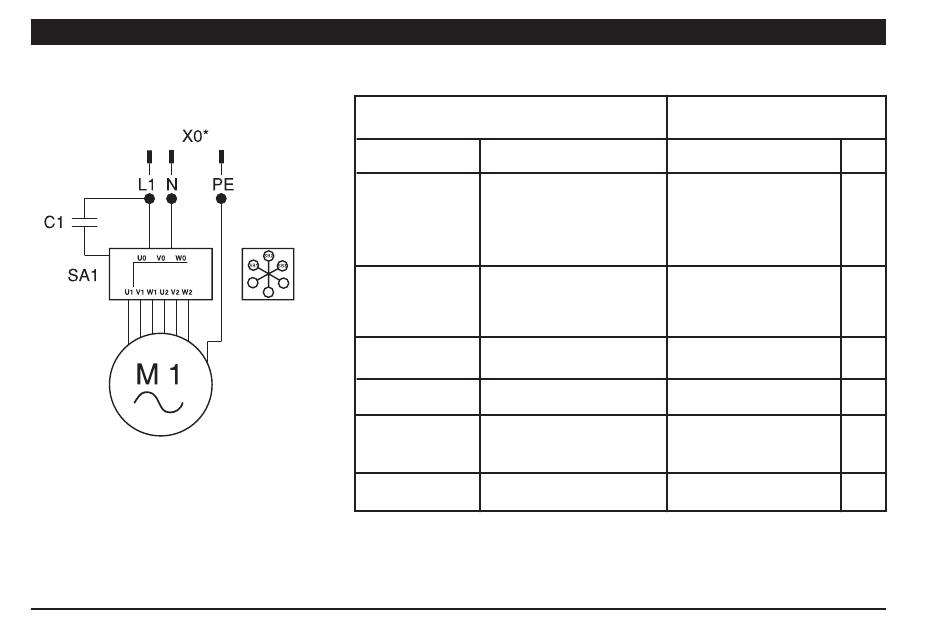

5-1 MOTOR MONOFASICO

* Sólo para tipo Gs
40
STEFF 2034 - 2034CI- 2038 - 2038CI -
2044 - 2048 - 2068
Componente Descripción y función
SB1 (0) Puesta en marcha
SB2 (1) Parada
(2) Reverser
SB3
Conmutador de velocidad
SA1
Line
L1, N, PE
Condensator
C1
Motor asíncrono -
M1 rotor corto ciclo
X0*
Enchufe eléctrico
Motor monofasico
Características Cant
U ~250 V
o
1
U ~250 V I ~5A 1
o dh
2 pos.
1
1
1
U ~230 V 1
