KAPITEL 2 - INSTALLATION

I dette kapitel er indeholdt alle nødven-
dige anvisninger for en korrekt monte-
ring af maskinen.

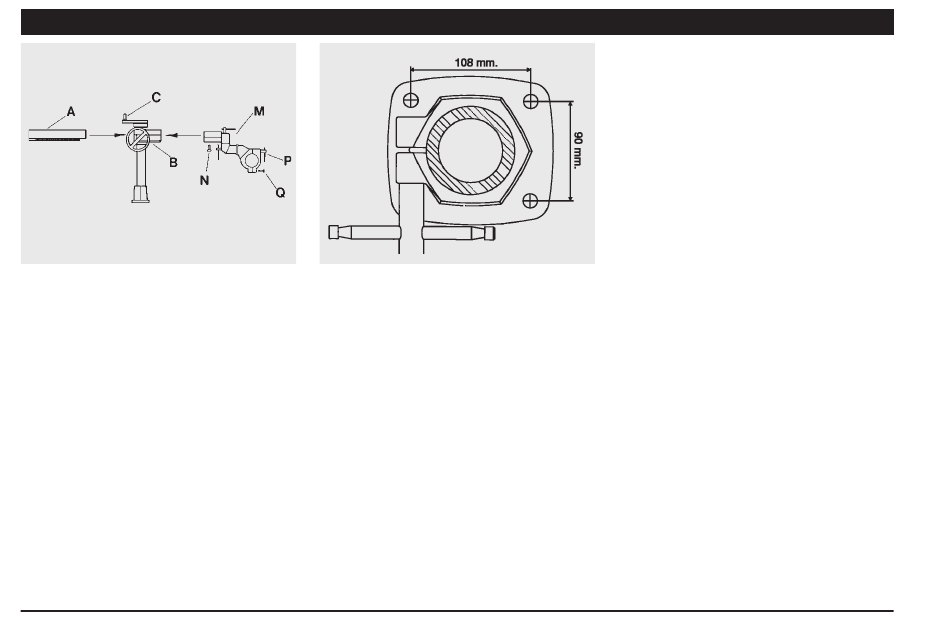

2-1 MONTERING AF KRYDS-
HOLDEREN
1) Sæt det vandrette rør med tand-
stang (A) i krydsholderen (B)
2) Monter den leddelte enhed med
manchet (M) på rørets ende (A), og
stram fastgørelsesskruerne (N).
3) Sæt kuglegrebet (C) i styrehjulet,
der regulerer løftningen.
144
2-2 PLACERING OG FASTGØ-
RELSE AF HOLDEREN PÅ
ARBEJDSBÆNKEN
Før maskinen fastgøres, er det formåls-
tjenligt at tage højde for den monterede
maskines pladskrav, der er vist på fi-
guren på side 145. Der skal tages højde
for nødvendig plads til forarbejdning,
som varierer afhængigt af den type an-
vendelse, fremdriftsmaskinen er bereg-
net til, så den position, holderens sok-
kel skal anbringes i, kan beregnes
bedst muligt. På side 146 og efterføl-
gende sider er vist forskellige anven-
delser samt nogle eksempler på en
optimal placering af fremdrifts-
maskinen.
Se figuren på denne side for afstanden
mellem hullerne i bænken. Der skal
bores 4 gennemgående huller med en
diameter på 14 mm.
Anvend M12 bolte og tilhørende
spændskiver og møtrikker til fastgørin-
gen. Beregn boltenes længde således,
at de mindst stikker ud fra bænken med
en længde, der i alle tilfælde er større
end spændskivens plus møtrikken til
sammen.
Hvis det ikke er muligt at bore gennem-
gående huller, skal der bores 4 blind-
huller med en spids på 10,2. De skal
forsynes med M12 han-gevind med
mindst 35 mm dybde, stram med 50-
55 mm lange M12 bolte.
