STEFF 2038 - 2038CI - 2048 - 2068
Pos. "1"
C
3-3 RÉGLAGE DE LA VITESSE
DE L'ENTRAINEUR A 8 VI-
TESSES ( 2038 - 2038CI -
2048 - 2068 )

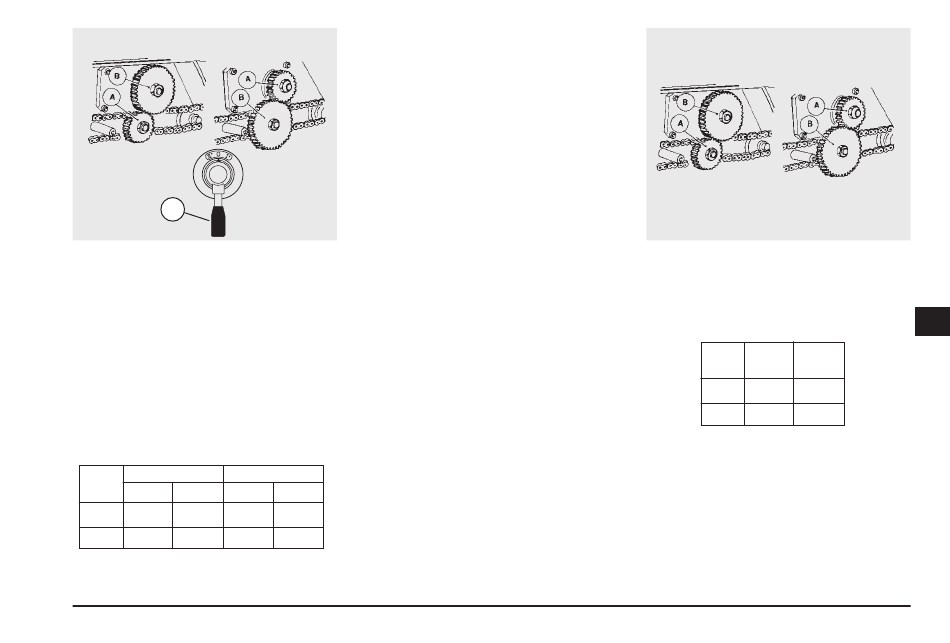

Le choix de la vitesse de l'Entraîneur
est étroitement lié à la vitesse de l'outil
et à l'épaisseur du matériel à charrier.
De même la précision du travail est in-
fluencée par un juste réglage de la vi-
tesse.
Pos. "2"
N° tours Pos. "1"
moteurs Vitesse I Vitesse II Vitesse I Vitesse II
1 5,5 m/s 16,5 m/s 2 m/s
2 11 m/s 33 m/s 4 m/s
On peut choisir entre 8 vitesses diffé-
rentes en se servant de ces réglages:
1) Variation du nombre de tours du
moteur électrique commandé par le
interrupteur (1 ou 2)
2) Changement de vitesse au moyen
de la poignée de sélection C
Pos. "2"
3) Inversion des engrenages de trans-
mission A et B.
Pour inverser les engrenages de transmis-
sion A et B opérer de la manière suivante:
1) Débrancher l'Entraîneur de l'alimen-
tation en enlevant la fiche de la prise
de courant.
2) Ouvrir le portillon latéral, dévisser
les écrous de blocage corre-
spondants et effectuer l'inversion.
3) Serrer les écrous des deux engre-
nages et refermer le portillon latéral.
3-4 RÉGLAGE DE LA VITESSE
DE L'ENTRAINEUR A 4 VI-
TESSES ( 2034 - 2034CI -
2044 )
6,5 m/s
Ce modèle prévoit l'utilisation avec seu-
lement 4 vitesses, n'étant pas pourvu
13 m/s
de commande de changement. Le ré-
glage de la vitesse se fait par consé-
STEFF 2034 - 2034CI - 2044
Pos. "1" Pos. "2"
quent en intervenant sur la commande
du nombre des tours du moteur et en
inversant les deux engrenages internes
de transmission comme déjà expliqué.
N° tours
Pos. "1" Pos. "2"
moteurs
1 11 m/s 4 m/s
2 22 m/s 8 m/s
3-5 DISPOSITIFS DE PROTEC-
TION
Faire attention à ce que, avant la mise
en fonction, la protection de division
(couvercle du boîtier des engrenages)
ait été correctement vissée.
F
99
