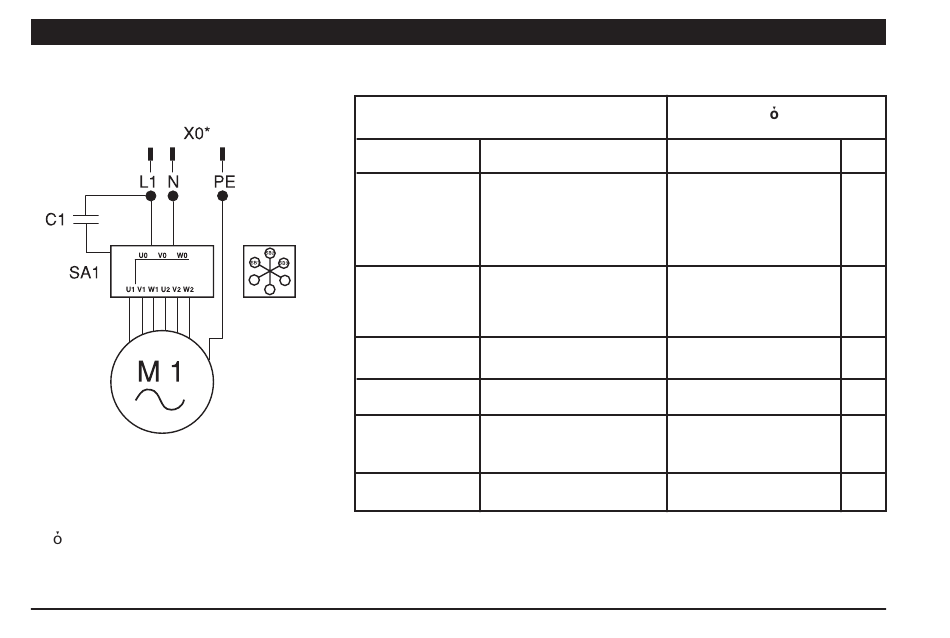

ΚΕΦΑΛΑΙΟ 5 - ΗΛΕΚΤΡΙΚΟ ΣΧΕ∆ΙΑΓΡΑΜΜΑ
5-1 ΜΟΝΟΦΑΣΙΚΟΣ ΚΙΝΗΤΗΡΑΣ
* Μ νο για τον τύπο Gs.
168
STEFF 2034 - 2034CI- 2038 - 2038CI -
2044 - 2048 - 2068
Εξάρτηµα Περιγραφή και λειτουργία
SB1 (0)
Εκκίνηση
SB2 (1)
Στάση
(2)
SB3
Αναστροφή
Μεταγωγέας ταχύτητας
SA1
L1, N, PE
Γ ρ α µ µ ή
C1 Π υ κ ν ω τ ή ς
Ασύγχρονος κινητήρας -
M1
στροφέας βραχυκύκλωσης
X0*
Φις
Μονοφασικ ς κινητήρας
Χαρακτηριστικά Τεµ.
U ~250 V
o
U ~250 V I ~5A
o dh
2 θέσεις.
U ~230 V
1
1
1
1
1
1
