AVENTICS | PROFIBUS DP | R402003657–BAL–001–AG
6

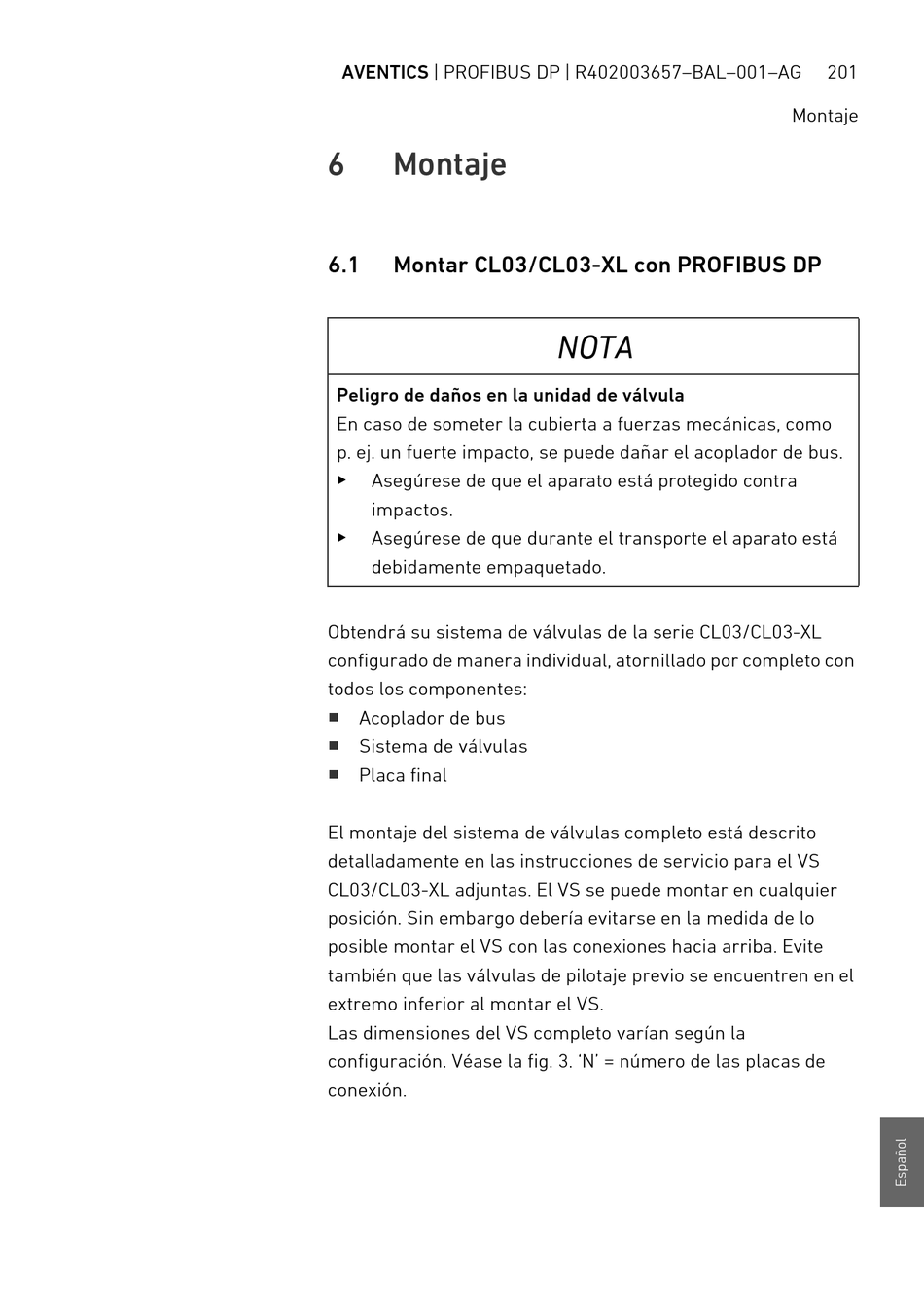

Montaje

6.1

Montar CL03/CL03-XL con PROFIBUS DP

Peligro de daños en la unidad de válvula
En caso de someter la cubierta a fuerzas mecánicas, como
p. ej. un fuerte impacto, se puede dañar el acoplador de bus.
O
Asegúrese de que el aparato está protegido contra
impactos.
O
Asegúrese de que durante el transporte el aparato está
debidamente empaquetado.
Obtendrá su sistema de válvulas de la serie CL03/CL03-XL
configurado de manera individual, atornillado por completo con
todos los componentes:
W
Acoplador de bus
W
Sistema de válvulas
W
Placa final
El montaje del sistema de válvulas completo está descrito
detalladamente en las instrucciones de servicio para el VS
CL03/CL03-XL adjuntas. El VS se puede montar en cualquier
posición. Sin embargo debería evitarse en la medida de lo
posible montar el VS con las conexiones hacia arriba. Evite
también que las válvulas de pilotaje previo se encuentren en el
extremo inferior al montar el VS.
Las dimensiones del VS completo varían según la
configuración. Véase la fig. 3. 'N' = número de las placas de
conexión.
NOTA
201
Montaje
