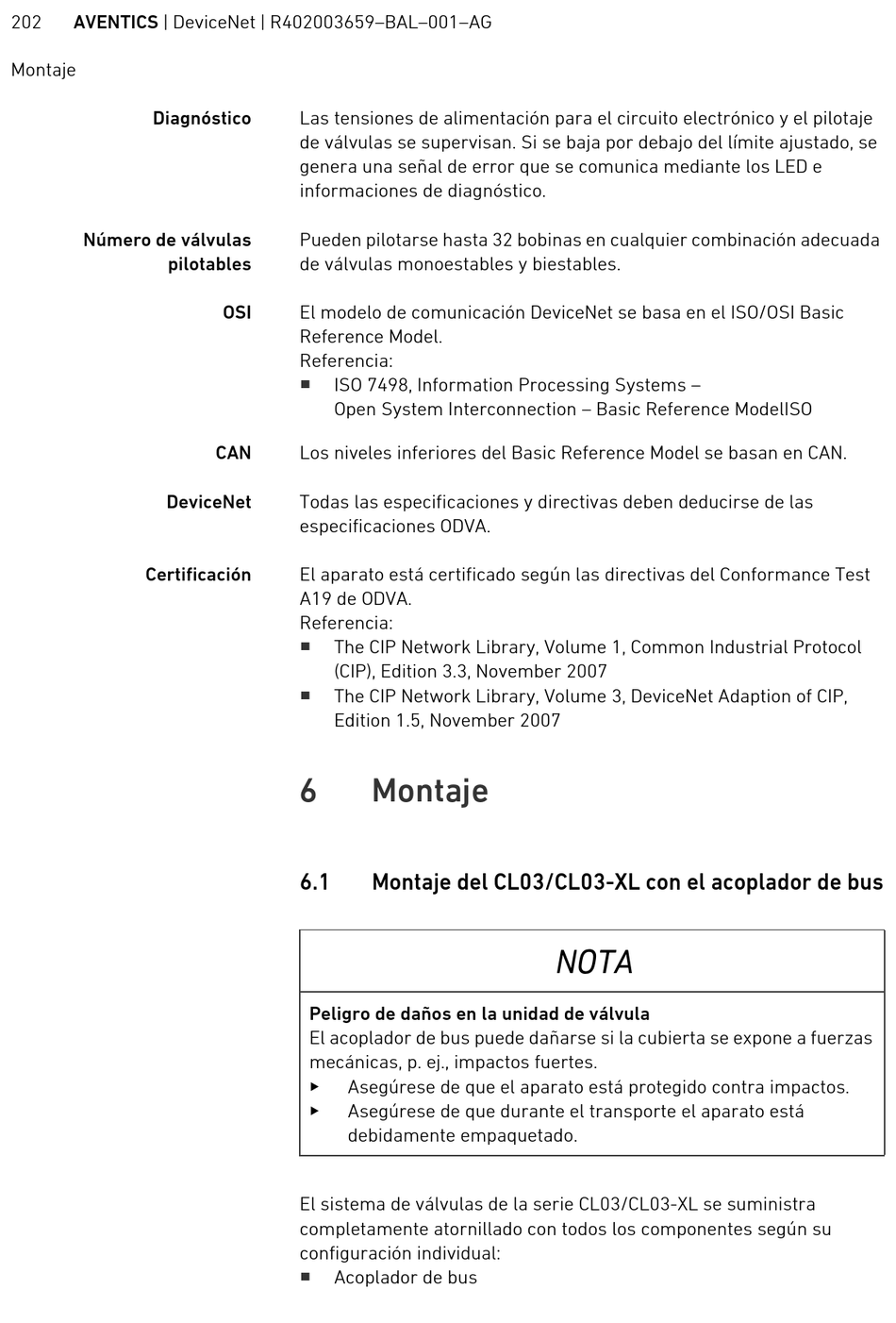

Montaje

Diagnóstico
Número de válvulas
pilotables
DeviceNet
Certificación
Las tensiones de alimentación para el circuito electrónico y el pilotaje
de válvulas se supervisan. Si se baja por debajo del límite ajustado, se
genera una señal de error que se comunica mediante los LED e
informaciones de diagnóstico.
Pueden pilotarse hasta 32 bobinas en cualquier combinación adecuada
de válvulas monoestables y biestables.
OSI El modelo de comunicación DeviceNet se basa en el ISO/OSI Basic
Reference Model.
Referencia:
W
ISO 7498, Information Processing Systems –
Open System Interconnection – Basic Reference ModelISO
CAN Los niveles inferiores del Basic Reference Model se basan en CAN.
Todas las especificaciones y directivas deben deducirse de las
especificaciones ODVA.
El aparato está certificado según las directivas del Conformance Test
A19 de ODVA.
Referencia:
W
The CIP Network Library, Volume 1, Common Industrial Protocol
(CIP), Edition 3.3, November 2007
W
The CIP Network Library, Volume 3, DeviceNet Adaption of CIP,
Edition 1.5, November 2007
6 Montaje
6.1

Montaje del CL03/CL03-XL con el acoplador de bus

Peligro de daños en la unidad de válvula
El acoplador de bus puede dañarse si la cubierta se expone a fuerzas
mecánicas, p. ej., impactos fuertes.
O
Asegúrese de que el aparato está protegido contra impactos.
O
Asegúrese de que durante el transporte el aparato está
debidamente empaquetado.
El sistema de válvulas de la serie CL03/CL03-XL se suministra
completamente atornillado con todos los componentes según su
configuración individual:
W
Acoplador de bus
NOTA
