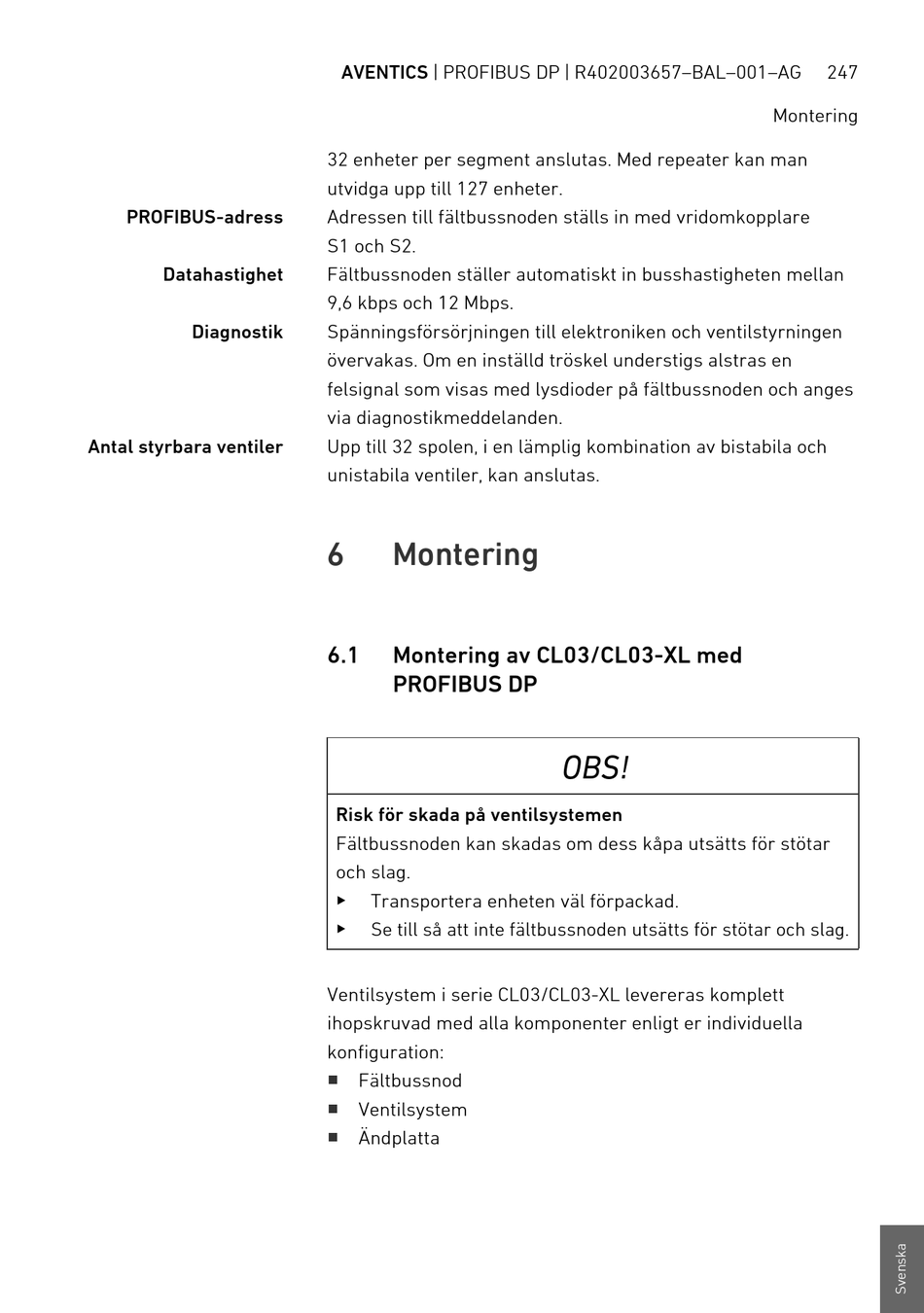

PROFIBUS-adress
Datahastighet
Diagnostik
Antal styrbara ventiler
AVENTICS | PROFIBUS DP | R402003657–BAL–001–AG
32 enheter per segment anslutas. Med repeater kan man
utvidga upp till 127 enheter.
Adressen till fältbussnoden ställs in med vridomkopplare
S1 och S2.
Fältbussnoden ställer automatiskt in busshastigheten mellan
9,6 kbps och 12 Mbps.
Spänningsförsörjningen till elektroniken och ventilstyrningen
övervakas. Om en inställd tröskel understigs alstras en
felsignal som visas med lysdioder på fältbussnoden och anges
via diagnostikmeddelanden.
Upp till 32 spolen, i en lämplig kombination av bistabila och
unistabila ventiler, kan anslutas.
6

Montering

6.1 Montering av CL03/CL03-XL med
PROFIBUS DP
Risk för skada på ventilsystemen
Fältbussnoden kan skadas om dess kåpa utsätts för stötar
och slag.
O
Transportera enheten väl förpackad.
O
Se till så att inte fältbussnoden utsätts för stötar och slag.
Ventilsystem i serie CL03/CL03-XL levereras komplett
ihopskruvad med alla komponenter enligt er individuella
konfiguration:
W
Fältbussnod
W
Ventilsystem
W
Ändplatta
OBS!
247
Montering
