Aventics PROFIBUS DP Betriebsanleitung Seite 41

2

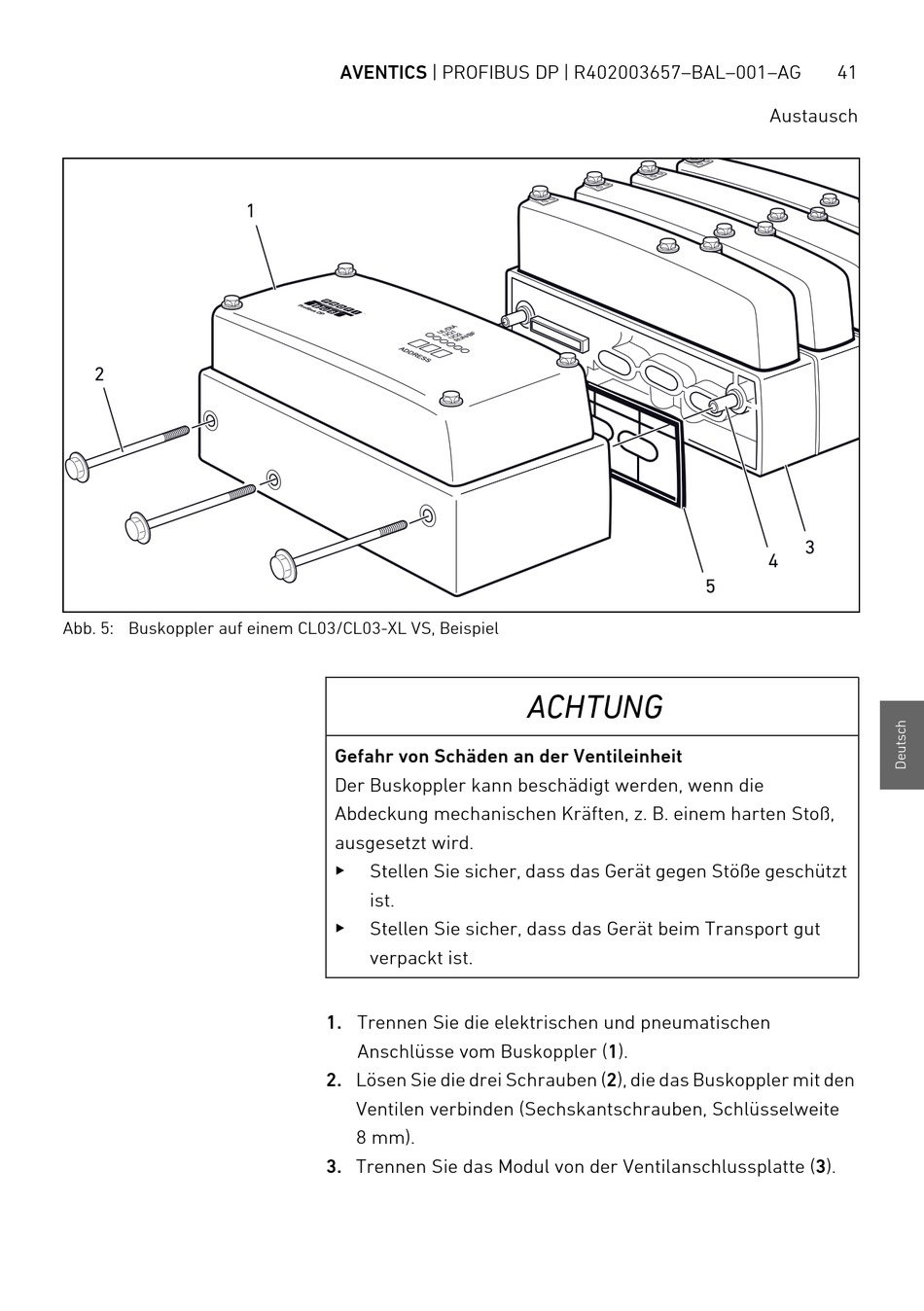

Abb. 5: Buskoppler auf einem CL03/CL03-XL VS, Beispiel
AVENTICS | PROFIBUS DP | R402003657–BAL–001–AG
1
Gefahr von Schäden an der Ventileinheit
Der Buskoppler kann beschädigt werden, wenn die
Abdeckung mechanischen Kräften, z. B. einem harten Stoß,
ausgesetzt wird.
O
Stellen Sie sicher, dass das Gerät gegen Stöße geschützt
ist.
O
Stellen Sie sicher, dass das Gerät beim Transport gut
verpackt ist.
1. Trennen Sie die elektrischen und pneumatischen
Anschlüsse vom Buskoppler (1).
2. Lösen Sie die drei Schrauben (2), die das Buskoppler mit den
Ventilen verbinden (Sechskantschrauben, Schlüsselweite
8 mm).
3. Trennen Sie das Modul von der Ventilanschlussplatte (3).
ACHTUNG
41
Austausch
3
4
5
