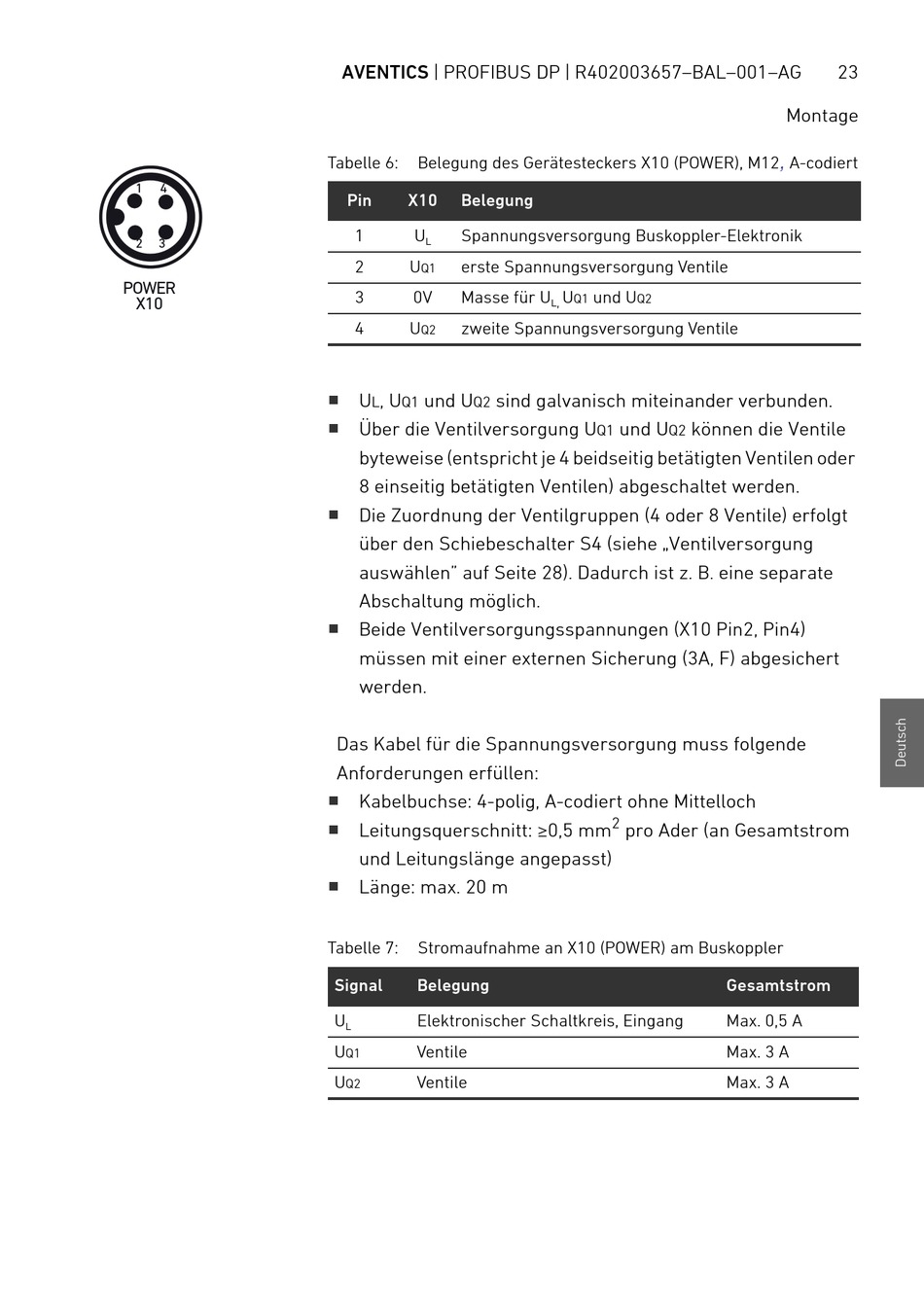

Aventics PROFIBUS DP Betriebsanleitung Seite 23

1 4
2 3
POWER
X10
AVENTICS | PROFIBUS DP | R402003657–BAL–001–AG
Tabelle 6: Belegung des Gerätesteckers X10 (POWER),
Pin X10 Belegung
1 U Spannungsversorgung Buskoppler-Elektronik
L
2 U erste Spannungsversorgung Ventile
Q1
3 0V Masse für U
4 U zweite Spannungsversorgung Ventile
Q2
W
U , U und U sind galvanisch miteinander verbunden.
L Q1 Q2
W
Über die Ventilversorgung U
byteweise (entspricht je 4 beidseitig betätigten Ventilen oder
8 einseitig betätigten Ventilen) abgeschaltet werden.
W
Die Zuordnung der Ventilgruppen (4 oder 8 Ventile) erfolgt
über den Schiebeschalter S4 (siehe „Ventilversorgung
auswählen" auf Seite 28). Dadurch ist z. B. eine separate
Abschaltung möglich.
W
Beide Ventilversorgungsspannungen (X10 Pin2, Pin4)
müssen mit einer externen Sicherung (3A, F) abgesichert
werden.
Das Kabel für die Spannungsversorgung muss folgende
Anforderungen erfüllen:
W
Kabelbuchse: 4-polig, A-codiert ohne Mittelloch
W
Leitungsquerschnitt: ≥0,5 mm
und Leitungslänge angepasst)
W
Länge: max. 20 m
Tabelle 7: Stromaufnahme an X10 (POWER) am Buskoppler
Signal Belegung
U Elektronischer Schaltkreis, Eingang
L
U Ventile
Q1
U Ventile
Q2
U und U
Q1 Q2
,
L
und U können die Ventile
Q1 Q2
2
pro Ader (an Gesamtstrom
23
Montage
M12, A-codiert
Gesamtstrom
Max. 0,5 A
Max. 3 A
Max. 3 A
