S3
ON
↑
↓
OFF

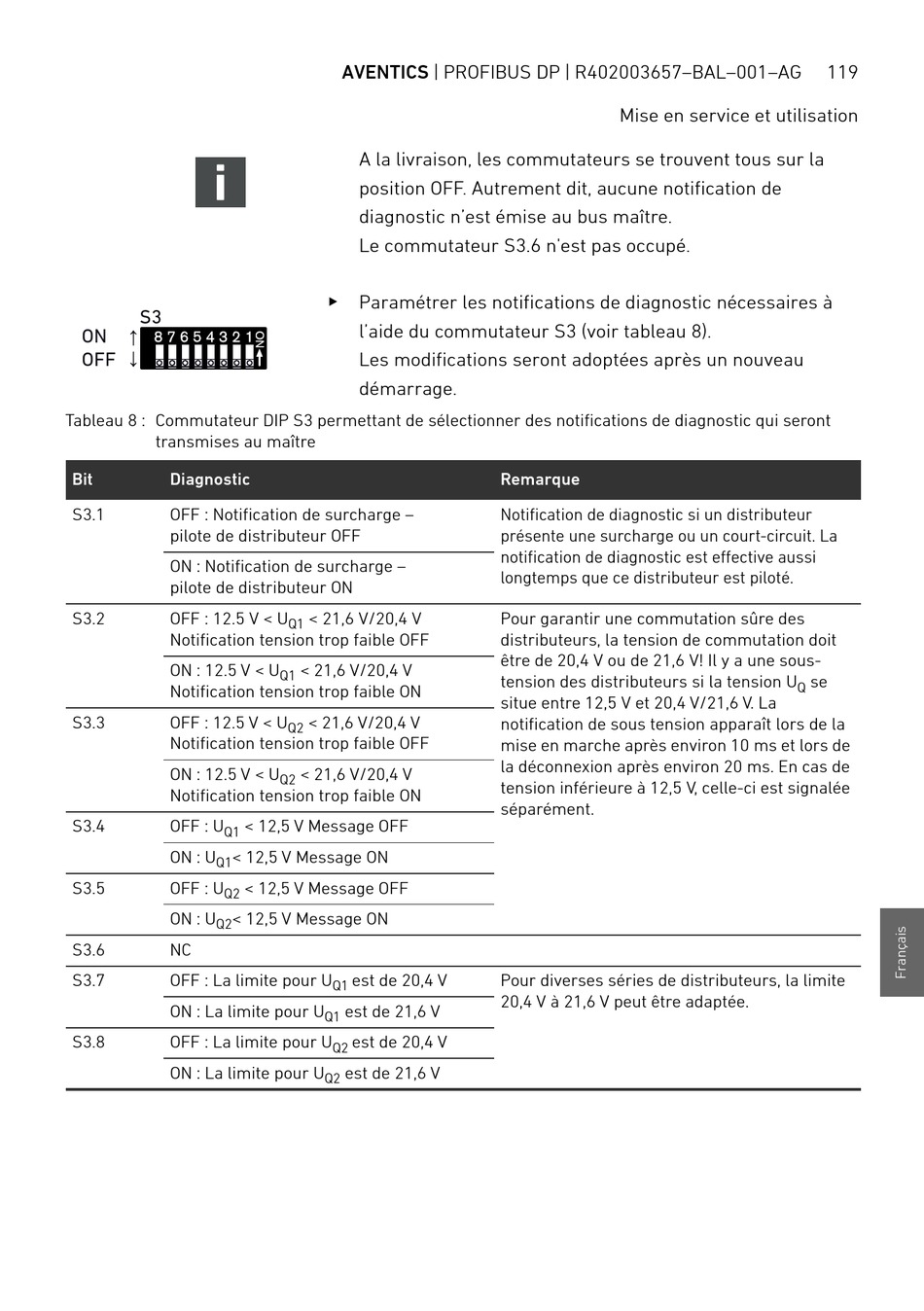

Tableau 8 : Commutateur DIP S3 permettant de sélectionner des notifications de diagnostic qui seront
transmises au maître
Bit Diagnostic
S3.1 OFF : Notification de surcharge –
pilote de distributeur OFF
ON : Notification de surcharge –
pilote de distributeur ON
S3.2 OFF : 12.5 V < U
Notification tension trop faible OFF
ON : 12.5 V < U
Notification tension trop faible ON
S3.3 OFF : 12.5 V < U
Notification tension trop faible OFF
ON : 12.5 V < U
Notification tension trop faible ON
S3.4 OFF : U
Q1
ON : U < 12,5 V Message ON
Q1
S3.5 OFF : U
Q2
ON : U < 12,5 V Message ON
Q2
S3.6 NC
S3.7 OFF : La limite pour U
ON : La limite pour U
S3.8 OFF : La limite pour U
ON : La limite pour U
AVENTICS | PROFIBUS DP | R402003657–BAL–001–AG
A la livraison, les commutateurs se trouvent tous sur la
position OFF. Autrement dit, aucune notification de
diagnostic n'est émise au bus maître.
Le commutateur S3.6 n'est pas occupé.
O
Paramétrer les notifications de diagnostic nécessaires à
l'aide du commutateur S3 (voir tableau 8).
Les modifications seront adoptées après un nouveau
démarrage.
< 21,6 V/20,4 V
Q1
< 21,6 V/20,4 V
Q1
< 21,6 V/20,4 V
Q2
< 21,6 V/20,4 V
Q2
< 12,5 V Message OFF
< 12,5 V Message OFF
est de 20,4 V
Q1
est de 21,6 V
Q1
est de 20,4 V
Q2
est de 21,6 V
Q2
Mise en service et utilisation
Remarque
Notification de diagnostic si un distributeur
présente une surcharge ou un court-circuit. La
notification de diagnostic est effective aussi
longtemps que ce distributeur est piloté.
Pour garantir une commutation sûre des
distributeurs, la tension de commutation doit
être de 20,4 V ou de 21,6 V! Il y a une sous-
tension des distributeurs si la tension U
situe entre 12,5 V et 20,4 V/21,6 V. La
notification de sous tension apparaît lors de la
mise en marche après environ 10 ms et lors de
la déconnexion après environ 20 ms. En cas de
tension inférieure à 12,5 V, celle-ci est signalée
séparément.
Pour diverses séries de distributeurs, la limite
20,4 V à 21,6 V peut être adaptée.
119
