152 AVENTICS | PROFIBUS DP | R402003657–BAL–001–AG

Descrizione dell'apparecchio

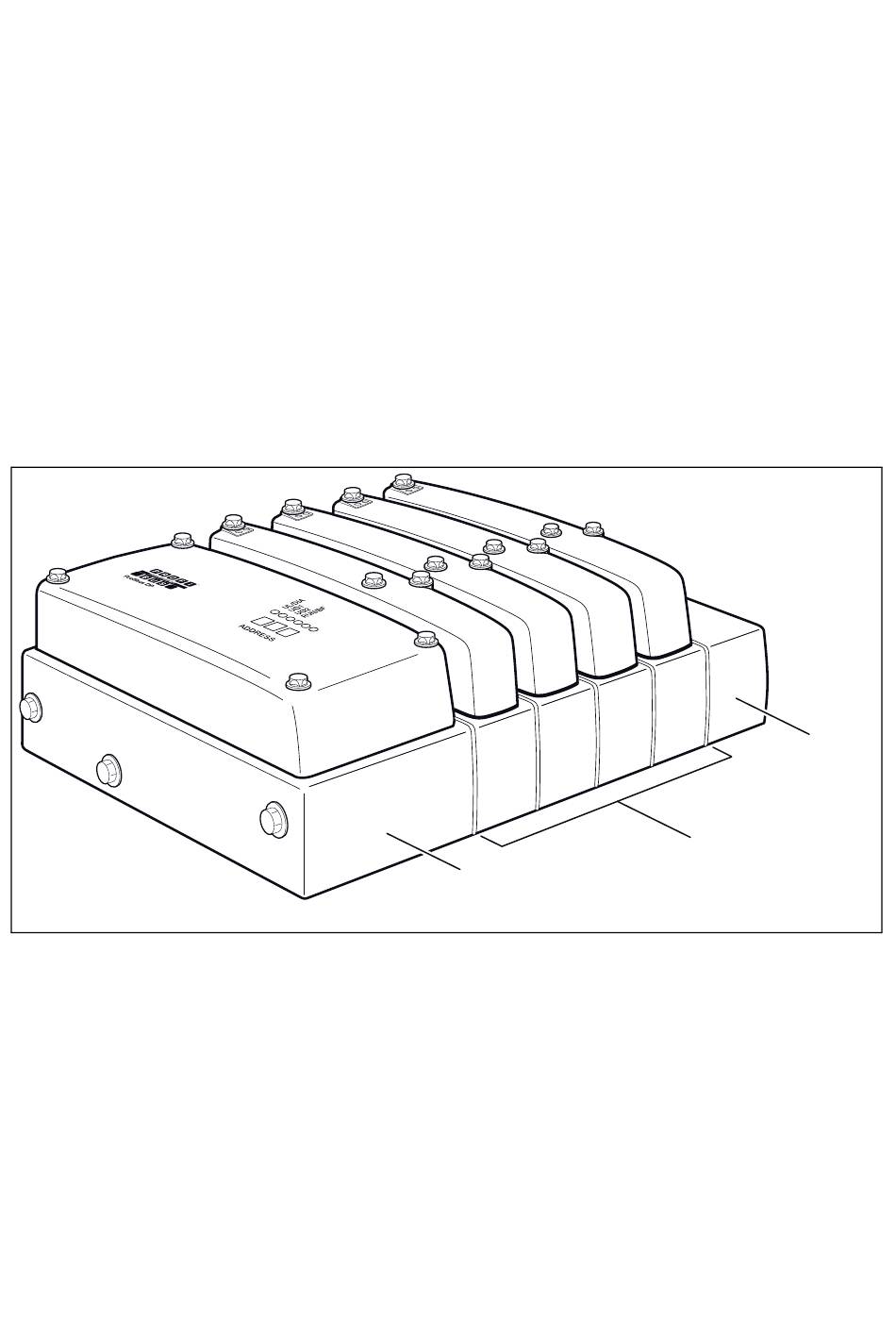

Fig. 1: Panoramica della VS CL03/CL03-XL con accoppiatore bus (esempio di configurazione)
1 Driver valvole PROFIBUS con attacchi elettrici e pneumatici
sottostanti
2 Da 1 a 16 piastre di collegamento per valvole CL03 /
Da 1 a 18 piastre di collegamento per valvole CL03-XL
5 Descrizione dell'apparecchio
Con l'accoppiatore bus è possibile pilotare la batteria di valvole
pneumatiche CL03/CL03-XL mediante un collegamento di bus
di campo PROFIBUS. Oltre al collegamento di linee dati e di
alimentazioni di tensione, l'accoppiatore bus consente
l'impostazione di diversi parametri del bus, nonché la diagnosi
tramite LED e il protocollo PROFIBUS. Una descrizione
dettagliata dell'accoppiatore bus si trova alle pagine seguenti.
1
2
3 Piastra terminale per
attacchi pneumatici
3
