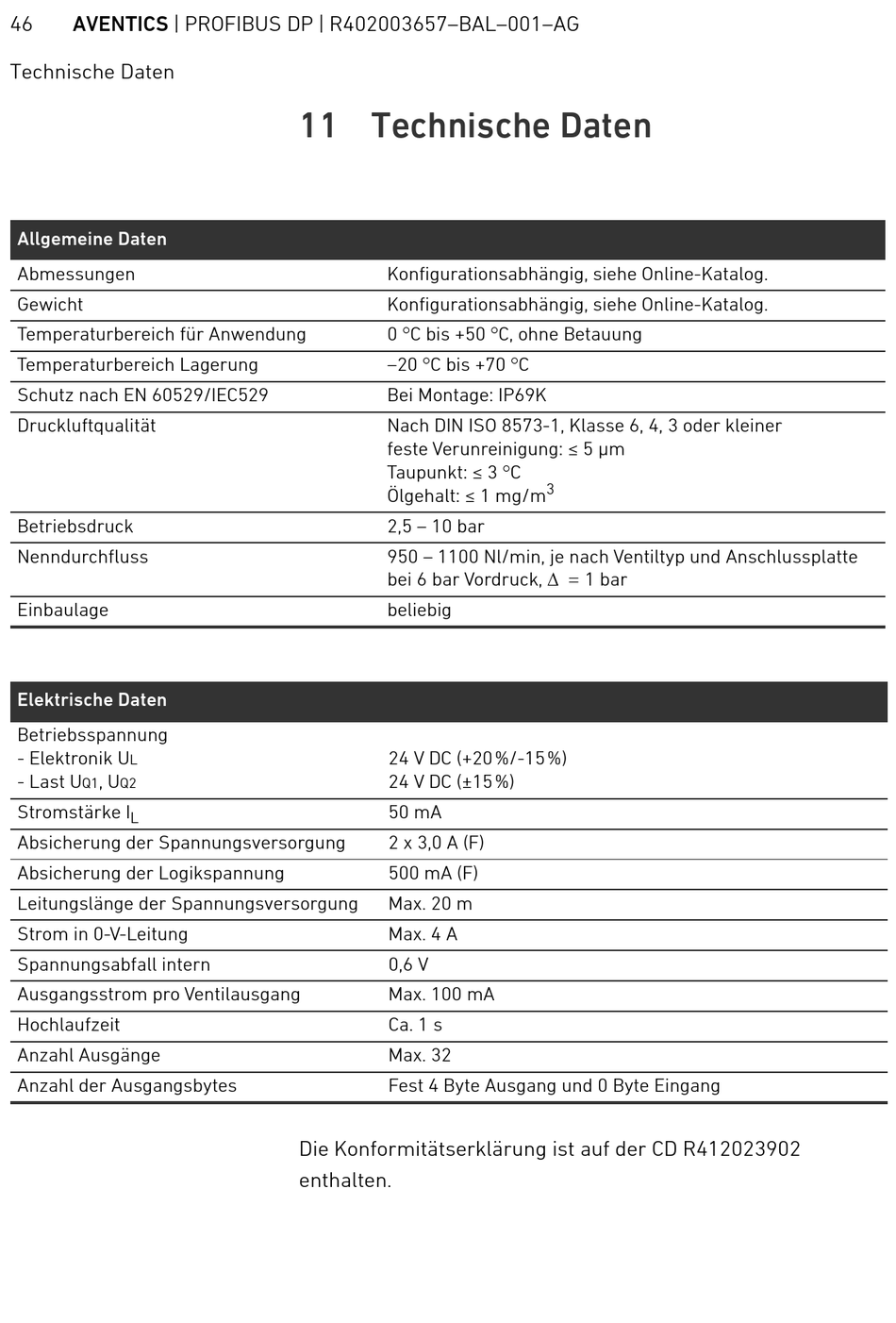

Technische Daten
Allgemeine Daten
Abmessungen
Gewicht
Temperaturbereich für Anwendung
Temperaturbereich Lagerung
Schutz nach EN 60529/IEC529
Druckluftqualität
Betriebsdruck
Nenndurchfluss
Einbaulage
Elektrische Daten
Betriebsspannung
- Elektronik U
L
- Last U , U
Q1 Q2
Stromstärke I
L
Absicherung der Spannungsversorgung
Absicherung der Logikspannung
Leitungslänge der Spannungsversorgung
Strom in 0-V-Leitung
Spannungsabfall intern
Ausgangsstrom pro Ventilausgang
Hochlaufzeit
Anzahl Ausgänge
Anzahl der Ausgangsbytes

11 Technische Daten

Konfigurationsabhängig, siehe Online-Katalog.
Konfigurationsabhängig, siehe Online-Katalog.
0 C bis +50 C, ohne Betauung
–20 C bis +70 C
Bei Montage: IP69K
Nach DIN ISO 8573-1, Klasse 6, 4, 3 oder kleiner
feste Verunreinigung: ≤5 μm
Taupunkt: ≤ 3 C
Ölgehalt: ≤1 mg/m
2,5 – 10 bar
950 – 1100 Nl/min, je nach Ventiltyp und Anschlussplatte
bei 6 bar Vordruck,1 bar
beliebig
24 V DC (+20 %/-15 %)
24 V DC (±15 %)
50 mA
2 x 3,0 A (F)
500 mA (F)
Max. 20 m
Max. 4 A
0,6 V
Max. 100 mA
Ca. 1 s
Max. 32
Fest 4 Byte Ausgang und 0 Byte Eingang
Die Konformitätserklärung ist auf der CD R412023902
enthalten.
