AVENTICS | PROFIBUS DP | R402003657–BAL–001–AG

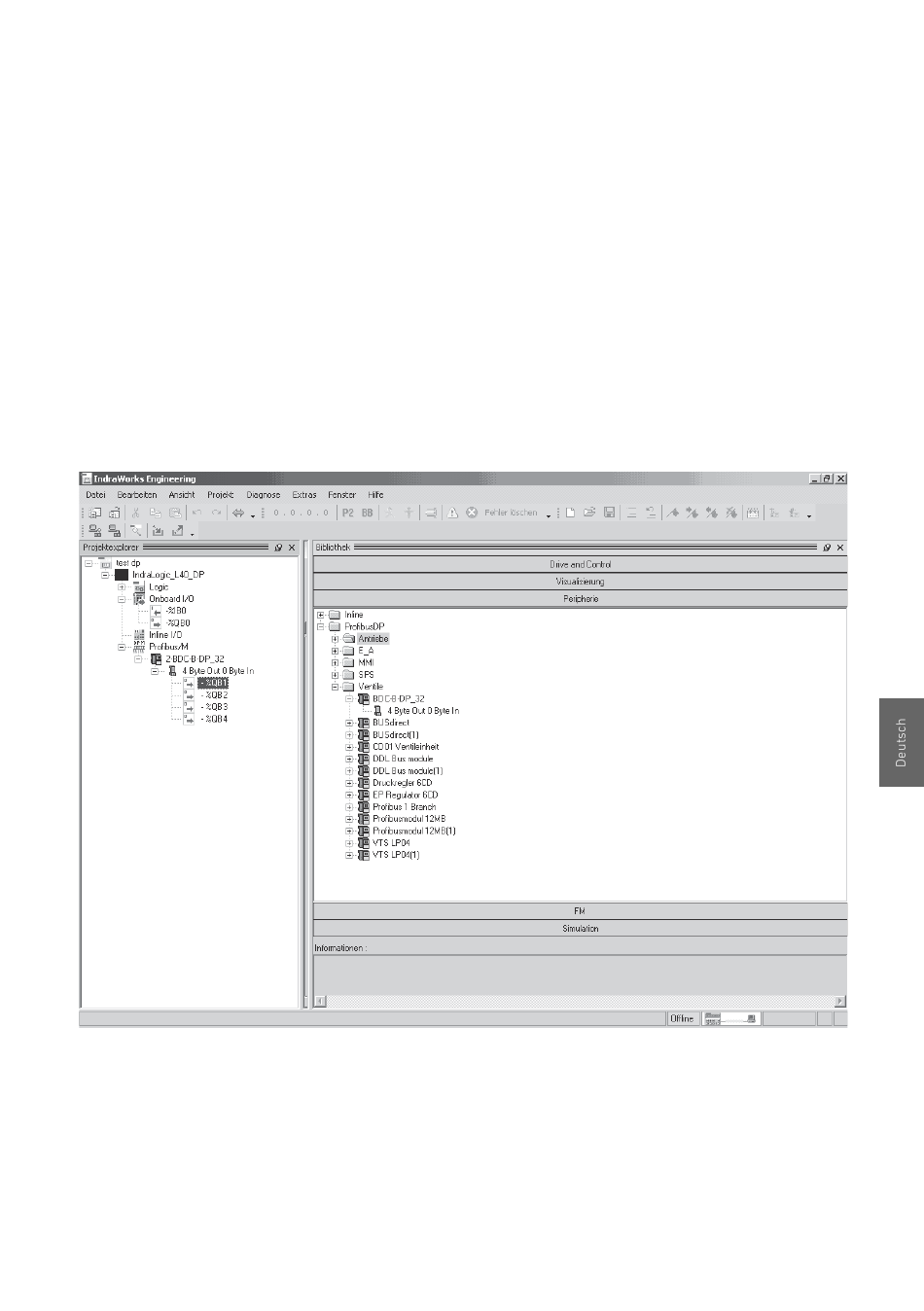

So zeigen Sie die Bibliothek der verschiedenen PROFIBUS-
Komponenten an:
1. Klicken Sie im Menü Ansicht auf den Menüpunkt Bibliothek.
2. Klicken Sie unterhalb der Anzeige Peripherie in der
Bibliotheksstruktur auf ProfibusDP/Ventile.
Die Komponenten von AVENTICS werden angezeigt.
3. Ziehen Sie mit der Maus das angezeigte Modul BDC-B-DP_32
an die gestrichelte Line vor den Profibus-Master.
Da es kein modulares Gerät ist, wird entsprechend der
GSD-Datei ein Modul mit 4-Byte-Ausgängen und 0-Byte-
Eingängen eingefügt.
4. Doppelklicken Sie auf das Modul BDC-B-DP_32.
Es wird ein Fenster geöffnet, in das Sie die Adresse des
Buskopplers eingeben können. Unter dem Bereich
E/A Einstellungen können Sie die Anfangsadresse des
Ausgangs des Moduls einstellen.
Im Bereich Herstellerspezifische Daten können die
Benutzerparameter (5 Byte) geändert werden.
Inbetriebnahme und Bedienung
