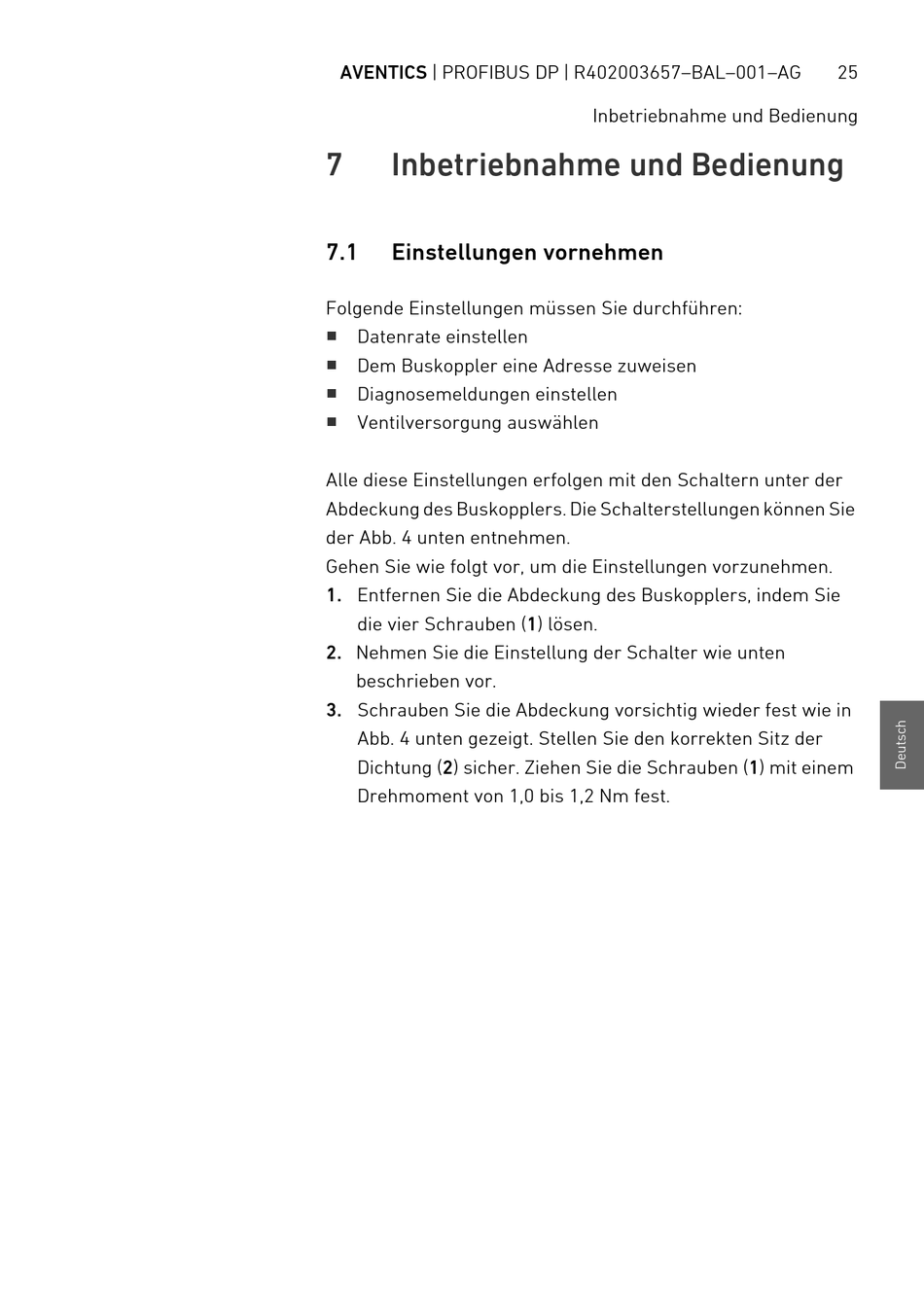

AVENTICS | PROFIBUS DP | R402003657–BAL–001–AG
7

Inbetriebnahme und Bedienung

7.1

Einstellungen vornehmen

Folgende Einstellungen müssen Sie durchführen:
W
Datenrate einstellen
W
Dem Buskoppler eine Adresse zuweisen
W
Diagnosemeldungen einstellen
W
Ventilversorgung auswählen
Alle diese Einstellungen erfolgen mit den Schaltern unter der
Abdeckung des Buskopplers. Die Schalterstellungen können Sie
der Abb. 4 unten entnehmen.
Gehen Sie wie folgt vor, um die Einstellungen vorzunehmen.
1. Entfernen Sie die Abdeckung des Buskopplers, indem Sie
die vier Schrauben (1) lösen.
2. Nehmen Sie die Einstellung der Schalter wie unten
beschrieben vor.
3. Schrauben Sie die Abdeckung vorsichtig wieder fest wie in
Abb. 4 unten gezeigt. Stellen Sie den korrekten Sitz der
Dichtung (2) sicher. Ziehen Sie die Schrauben (1) mit einem
Drehmoment von 1,0 bis 1,2 Nm fest.
Inbetriebnahme und Bedienung
25
