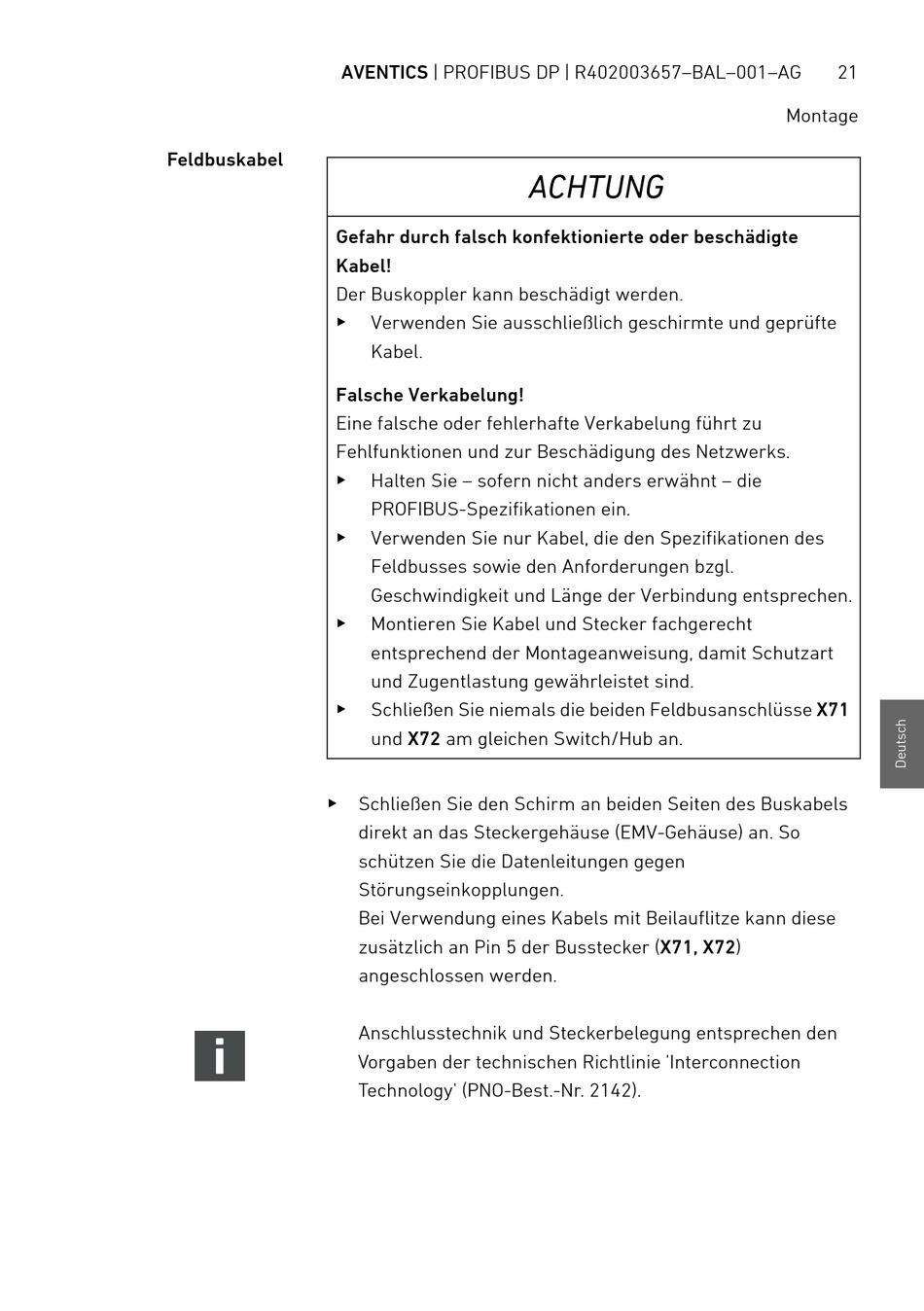

Aventics PROFIBUS DP Betriebsanleitung Seite 21

AVENTICS | PROFIBUS DP | R402003657–BAL–001–AG
Feldbuskabel
Gefahr durch falsch konfektionierte oder beschädigte
Kabel!
Der Buskoppler kann beschädigt werden.
O
Falsche Verkabelung!
Eine falsche oder fehlerhafte Verkabelung führt zu
Fehlfunktionen und zur Beschädigung des Netzwerks.
O
O
O
O
O
ACHTUNG
Verwenden Sie ausschließlich geschirmte und geprüfte
Kabel.
Halten Sie – sofern nicht anders erwähnt – die
PROFIBUS-Spezifikationen ein.
Verwenden Sie nur Kabel, die den Spezifikationen des
Feldbusses sowie den Anforderungen bzgl.
Geschwindigkeit und Länge der Verbindung entsprechen.
Montieren Sie Kabel und Stecker fachgerecht
entsprechend der Montageanweisung, damit Schutzart
und Zugentlastung gewährleistet sind.
Schließen Sie niemals die beiden Feldbusanschlüsse X71
und X72 am gleichen Switch/Hub an.
Schließen Sie den Schirm an beiden Seiten des Buskabels
direkt an das Steckergehäuse (EMV-Gehäuse) an. So
schützen Sie die Datenleitungen gegen
Störungseinkopplungen.
Bei Verwendung eines Kabels mit Beilauflitze kann diese
zusätzlich an Pin 5 der Busstecker (X71, X72)
angeschlossen werden.
Anschlusstechnik und Steckerbelegung entsprechen den
Vorgaben der technischen Richtlinie 'Interconnection
Technology' (PNO-Best.-Nr. 2142).
21
Montage
