1.3 - Installazione del cronotermostato

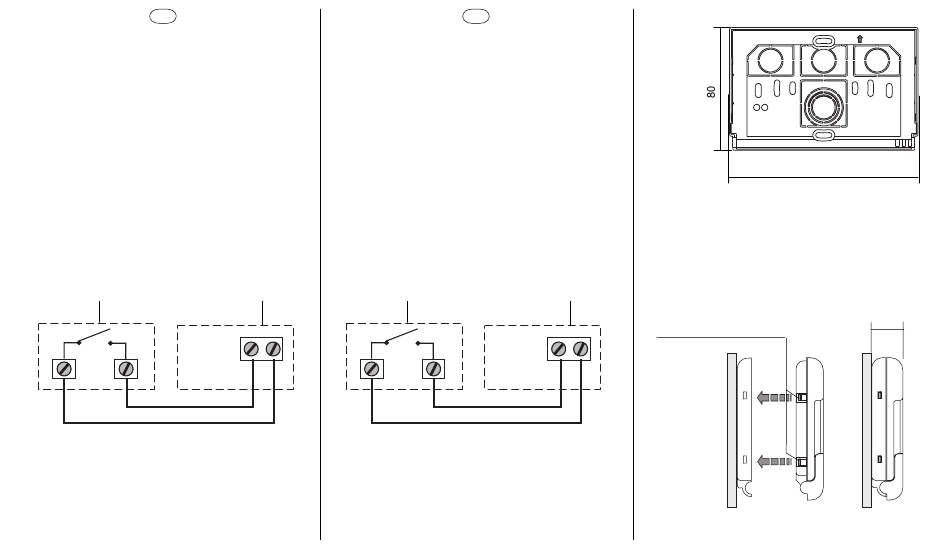

• Fissare la base del cronotermostato alla sca-
tola incasso (o alla parete), utilizzando le op-
portune coppie di fori A-A, B-B o C-C (fig. 4-i).
• Eseguire i collegamenti elettrici al contatto del
programmatore telefonico (se previsto) come
indicato in figura 5.i, prestando particolare at-
tenzione affinchè il cablaggio non interferisca
con la corretta chiusura del corpo.
N.B.: fig. 4.i, "D" = aree asportabili per l'ingres-
so dei fili (solo flessibili).
Contatto del program-
matore telefonico
Fig. 5.i
• Applicare il corpo del cronotermostato alla base
come in fig. 6-i.
• Eseguire l'operazione di abbinamento al rice-
vitore come indicato nel paragrafo 1.5 e sul ma-
nuale istruzioni del ricevitore.
1.3 - Instalación del cronotermostato
• Fijar la base del cronotermostato en la pared o
en la caja empotrada utilizando los pares de
orificios A-A, B-B, C-C (fig. 4.i).
• Efectuar las conexiones eléctricas al contacto
del programador telefónico como se indica en
la figura 5.i, prestando atención para que los
cables no obstaculicen el cierre del cuerpo.
Nota: fig. 4.i, "D" = areas extraíbles para la entrada
de los conductores (sólo flexibles).
Contacto del
Cronotermostato
programador telefónico
2 1
Fig. 5.i
• Aplicar el cuerpo del cronotermostato a la base
como indica la fig. 6.i.
• Realizar la combinación con el receptor como
se indica en el apartado 1.5 y en el manual de
instrucciones del receptor.
E
Cronotermostato
2 1
Fig. 6.i
B
D D
C
B A D
B
120
Fig. 4.i
Fixing clips
Dents de fixation
Befestigungs Klammem
Dentini di fissaggio
Dientes de fijación
D
A B C
