Wi-Fi UHRENTHERMOSTAT / RAUMTHERMOSTATUHR
Wandmontage
C
PE - DECRPE029DE 01/24
AP
V003
Serie:
Tagesprogramme
Tastatursperre
&
Bedienungs- und Installationshandbuch
• Drahtloser Anschluss
• LCD-Display mit Hintergrundbeleuchtung
und "White-LED" Technik
• Hochwertige Glasober äche
in einem angenehmen und moderne Design
• Einfach programmierbar mittels APP
• Wochenprogrammierung
DEUTSCH
n
Werbung
Verwandte Anleitungen für Perry Electric V003 Serie
Inhaltszusammenfassung für Perry Electric V003 Serie

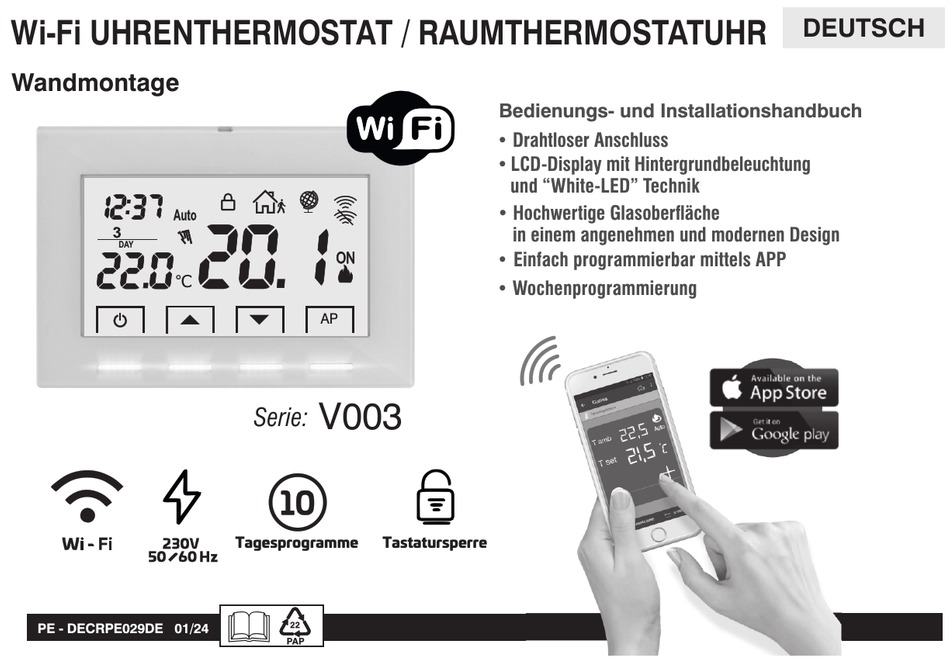

- Seite 1 DEUTSCH Wi-Fi UHRENTHERMOSTAT / RAUMTHERMOSTATUHR Wandmontage Bedienungs- und Installationshandbuch • Drahtloser Anschluss • LCD-Display mit Hintergrundbeleuchtung und “White-LED” Technik • Hochwertige Glasober äche in einem angenehmen und moderne Design • Einfach programmierbar mittels APP • Wochenprogrammierung V003 Serie: Tagesprogramme Tastatursperre &...
- Seite 2 Manufacturer, Fabricat , Fabrikant , Fabbricante, Fabricante: Funkgerätetyp der Richtlinie 2014/53 / EU (RED) entspricht. PERRY ELECTRIC S.r.l. Der vollständige Text der EU-Konformitätserklärung ist unter Via MILANESE, 11 - 22070 VENIANO (Como) der auf dem Etikett angegebenen Internetadresse verfügbar: ITALY - www.perry.it Tel.
- Seite 3 HINWEISE Wichtig: ür die Anlagen- und Betriebsmodi des Temperaturregelsystems WIFI und eine Die Installation und der Stromanschluss der korrekte Installation ist auch das Handbuch Raumthermostatuhr müssen Elektrofachkraft der APP einzusehen. gemäß den einschlägigen Vorschriften und gesetzlichen Bestimmungen durchgeführt werden. Die von de drahtlosen Uhren thermostat...
- Seite 4 TASTEN Uhrenthermostat Verringert Zugangspunkt Erhöht (erstellt ein vorübergehendes Temperatur Temperatur WLAN-Netzwerk) Wichtig! ANZEIGE- UND HINTERGRUNDBELEUCHTETASTEN B e i B e t ä t i g u n g e i n e r b e l i e b i g e n Ta s t e w i r d d i e Hinweis: Mit der festen Hintergrundbeleuchtung (über Hintergrundbeleuchtung aktiviert und Auswahl und Menüführung die APP einstellbar) bleiben die Tasten nicht nur...
- Seite 5 DISPLAY & SYMBOLE Betriebsmodus außer Haus Betrieb gemäß mit (nur über APP eingegebenem APP einstellbar) Aktuelle Uhrzeit Programm In Kommunikation mit dem Server von Perry Tastatursperre Uhrenthermostat angeschlossen Tage der mit Funkverbindung Woche Uhrenthermostat angeschlossen -keine Funkverbindung Betrieb im Kühlmodus Temperatur Angeschlossener Verbraucher eingestellte...
- Seite 6 INSTALLATION Hinweise Rundfunkreichweite Bei der Installation sind einige wichtige Maßnahmen zu treffen, um die Reichweite der Funkwellen zwischen Router Wi-Fi Uhrenthermostat nicht zu begrenzene: - Das Gerät entfernt von Möbeln oder Metallstrukturen installieren, welche die Übertragung der Funksignale stören oder abschirmen könnten;...
- Seite 7 BEFESTIGUNG DER WANDHALTERUNG INSTALLATION Die 230V~ Netzspannung deaktivieren. AUSSENABMESSUNGEN Die Wandhalterung der Raumthermostatuhr mit den mitgeliefer- ten Schrauben unter Verwendung der passenden Locher an der Wand oder der Unterputzdose (rund oder rechteckig) befestigen. 88,5 128,5 Installation de s Uhren thermostat : unabhängig - fest An der Wand - auf einer runden Unterputzdose - Halbeinbau mit rechteckiger Dose mit 3 Modulen.
- Seite 8 ELEKTRISCHE ANSCHLÜSSE Wichtig: die Installation und der Stromanschluss der Raumthermostatuhr müssen nur von Elektrofachkraft und gemäß den einschlägigen Vorschriften und gesetzlichen Bestimmungen durchgeführt werden. Der Hersteller übernimmt keinerlei Verantwortung für die Verwendung von Produkten, die speziellen Umweltschutz- und/oder Installationsnormen unterliegen. Das zu steuernde Gerät verbinden Achtung!
- Seite 9 ELEKTRISCHE ANSCHLÜSSE Beispiele für elektrische Anschlüsse Heizkessel Anschluss an einen Heizkessel 230V~ 230V~ VERBRAUCHER schließt öffnet Anschluss an ein Motorventil bei schweren induktiven Lasten (Pumpen und Magnetventile) ist es empfehlenswert parallel zur Last einen RC Filter zu schalten Nach Abschluss der elektrischen Anschlüsse befestigen sie die Raumthermost tuhr an der Wandhalterung wie in den folgenden Abschnitten beschrieben.
- Seite 10 BEFESTIGEN ODER ABNEHMEN DE S UHREN THERMOSTAT VON DER WANDHALTERUNG Nach dem Herstellen der elektrischen Anschlüsse: Die Abdeckung der Klemmen der Wandhalterung am Haken anbringen. Zum Entfernen der Abdeckung mit einem kleinen Schraubendreher am Haken drücken. Abnehmen der Uhrenhermostat von der Wandhalterung 1°...
- Seite 11 WICHTIG! Die Nutzung des programmierbaren Uhrenthermostats über die APP von Perry muss in Gegenwart eines mit dem Internet verbundenen WLAN-Netzwerks erfolgen. Das Gerät unterstützt nur WLAN-Kanäle auf der 2,4-GHz-Frequenz. APP: Perry Termostato 230V Perry Electric S.r.l. Wi-Fi ROUTER INTERNET Laden Sie die App "Perry Thermostat 230V"...
- Seite 12 ZUORDNUNG DES URHRENTHERMOSTATS ZUM WI-FI-ROUTER Der Uhrenthermostat muss mit der speziellen Perry Termostato 230V APP dem WLAN-Netzwerk zugeordnet werden. Registrieren Sie sich und melden Sie sich an, nachdem die PerryTermostato 230V -APP auf Ihrem Smartphone installiert wurde. mit Ihrem WLAN-Router verbinden Nennen Sie B36B...
- Seite 13 ZUORDNUNG DES URHRENTHERMOSTATS ZUM WI-FI-ROUTER Der Uhrenthermostat ist dem WLAN-Netzwerk zugeordnet und mit dem Perry-Server verbunden Casa1 Associazione Termostato completata! Den soeben durchgeführten Vorgang bei mangelnder Zuordnung wiederholen. Auf die korrekte Eingabe des Passwords für das WLAN-Netz achten und sicherstellen, dass der Abstand zwischen dem Uhrenthermostat und dem Router die angegebenen Grenzwerte nicht überschreitet.
- Seite 14 FUNTIONSWEISE DES UHRENTHERMOSTATS Auto: die vorgegebene Temperatur ändert sich automatisch je nach dem über die APP eingestellten Programm (die werkseitig eingestellte Temperatur für alle Wochentage beträgt 18°C). Temporäres manuell : es handelt sich um einen vorüber gehen den Modus, der aktiviert wird, wenn die Temperatur direkt vom Benutzer geändert wird;...
- Seite 15 DIREKT AM UHRENTHERMOSTAT AUSFÜHRBARE STEUERUNGEN TASTENSPERRE Zum Sperren der Tastatur die Tasten gleichzeitig drücken, wonach am Display das Symbol (Vorhängeschloss) erscheint. Zur Freigabe der Tastatur die Tasten gleichzeitig drücken, wonach am Display das Symbol (Vorhängeschloss) schwindet. Auch über die APP ausführbarer Vorgang RESET Reset Falls der Uhrenthermostat Funktionsstörungen aufweist, dieAnzeige oder andere Situationen fehlerhaft sind, ein «...
- Seite 16 TECHNISCHE MERKMALE · Stromversorgung 230V ~ 50 60 Hz · LCD-Display Hintergrundbeleuchtung Tasten “White-LED” Technik ·Funktion, Trennung und Gerät: 1 B / e lektronisch ·Ausgangs: Potentialfreies Umschalt-Relais COM / NO / NC, max. 5(3) A / 250 V~ ·Kabelquerschnitt an den Klemmen: 0,5 mm ÷ 1,5 mm (flexibel), 0,5 mm ÷...
