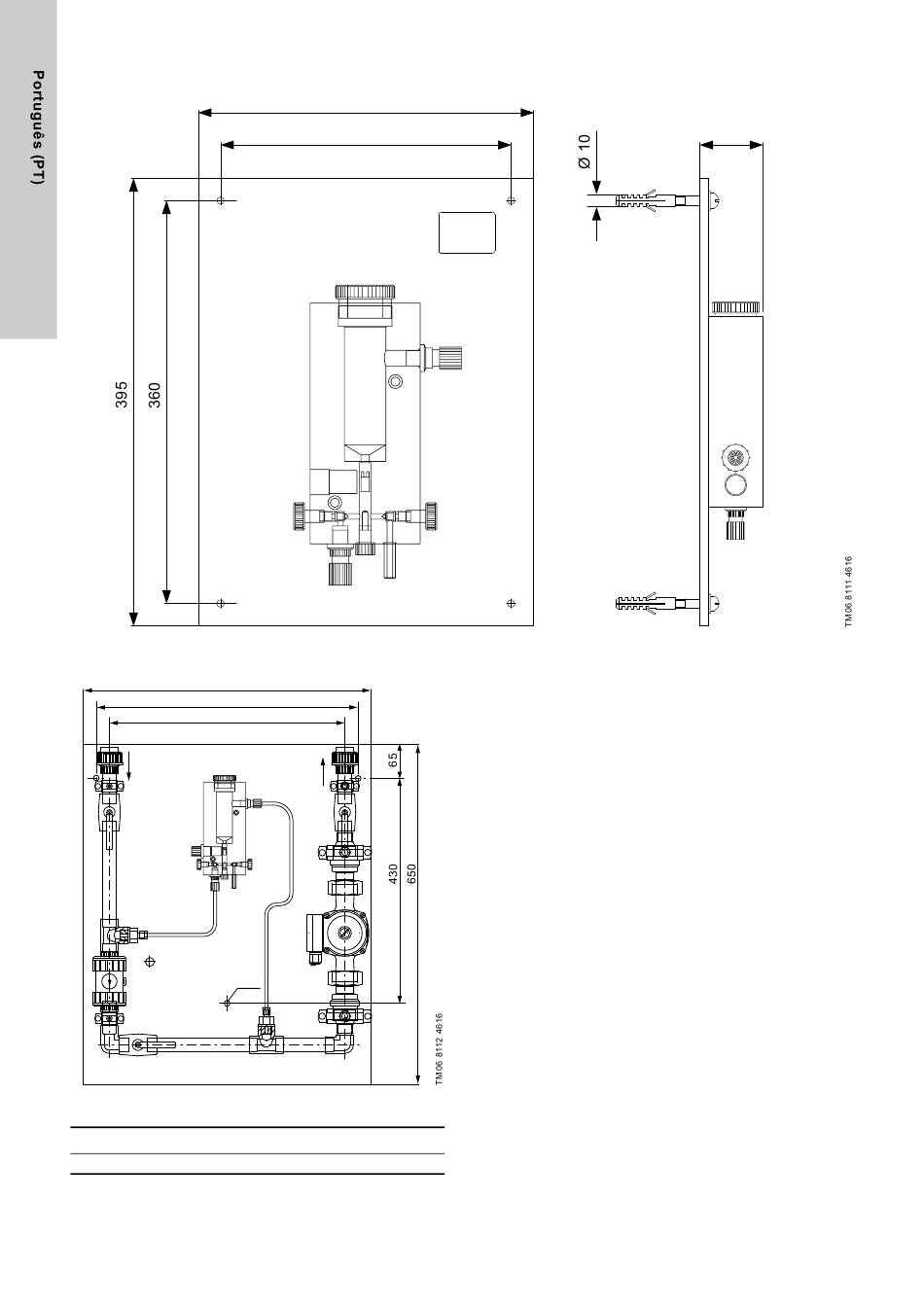

6.3 Esquema dimensional/diagrama de perfuração
Fig. 3 AQC-D6
550
500
450
DN20
ø 10.5
Fig. 4 Módulo de medição
Altura Largura
650
Todas as dimensões em mm.
98
300
260
DN20
Profundidade
550 180
58
