7. Fonctionnement
7.1 Description de AQC-D6

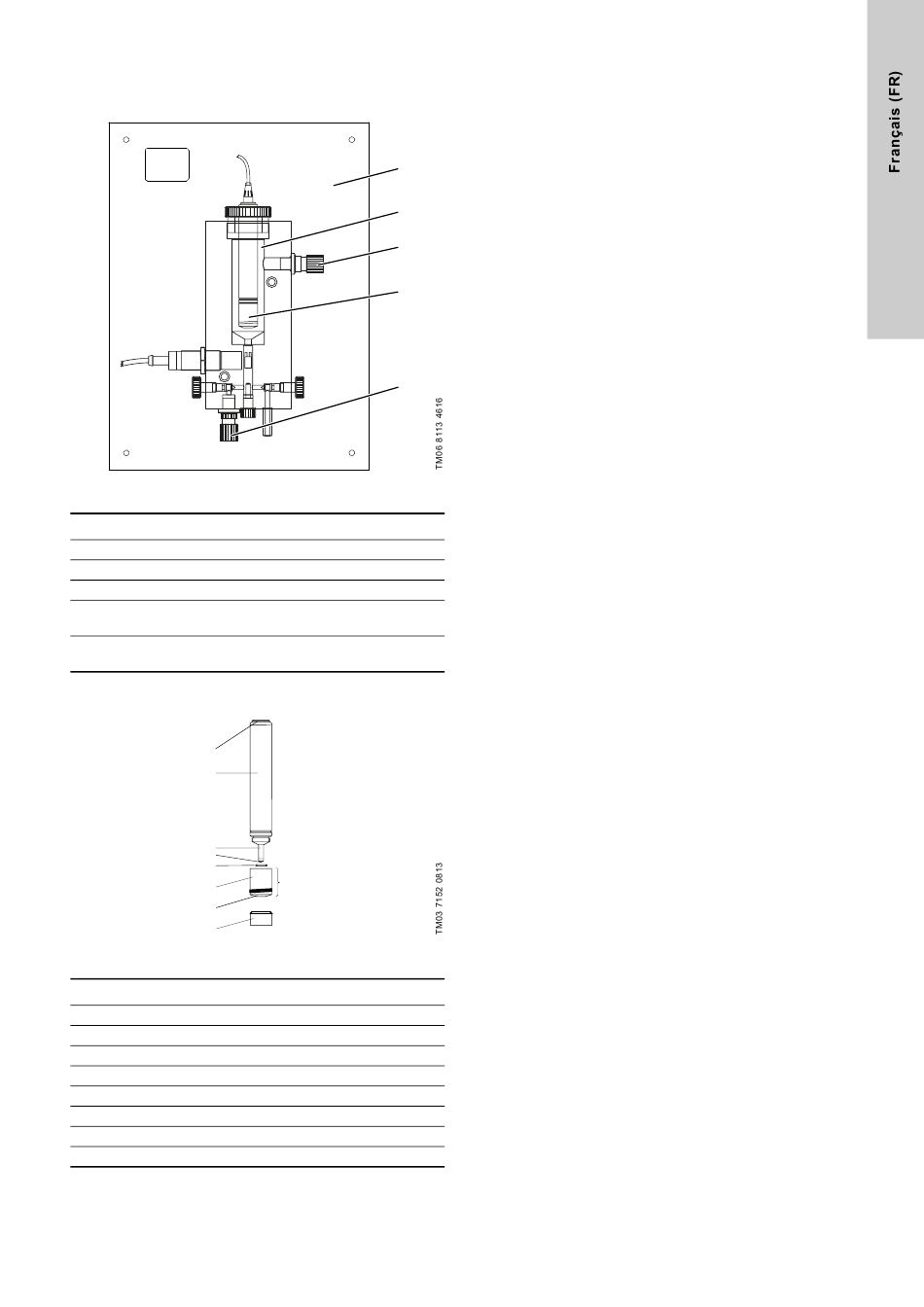

Fig. 5
AQC-D6
Pos.
Description
1
Socle
2
Induit de débit
3
Cellule de mesure
Branchement pour évacuation de l'eau de mesure,
4
flexible 6/8 mm
Branchement pour l'admission de l'eau de mesure,
5
flexible 6/8 mm
7.2 Conception de la cellule de mesure
1
2
3
4
5
6
7
8
Fig. 6
Cellule de mesure
Pos.
Description
1
Douille de branchement tétrapolaire
2
Adaptateur électrode avec électronique intégrée
3
Électrode de référence
4
Électrode de mesure
5
Joint torique 14 x 1,8 mm
6
Chambre électrolyte
7
Ouverture pour mesure
8
Capuchon de protection
1
2
4
3
5
6
7.3 Fonctionnement de AQC-D6
La cellule de mesure Grundfos AQC-D6 est utilisée pour détermi-
ner la concentration de dioxyde de chlore dans l'eau potable.
L'eau de mesure est prélevée à un endroit représentatif et dirigée
vers la cellule de mesure.
•
Le débit d'eau de mesure peut être réglé sur l'induit de débit.
•
Un capteur eau permet, par exemple, de déclencher une
alarme ou d'arrêter les fonctions de régulation en cas de
manque d'eau de mesure.
•
La substance à déterminer (ClO
en métal noble.
Le matériau à déterminer (ClO
•
Le courant électrique est de l'ordre de µA.
•
Le courant électrique est proportionnel à la concentration du
paramètre ClO
.
2
La cellule de mesure est commandée par un potentiostat intégré
dans l'amplificateur de mesure.
Un potentiel de l'électrode de mesure défini avec précision est
retenu par un système de référence. Une réponse linéaire de la
cellule de mesure est ainsi obtenue, ainsi qu'un point zéro stable
pour la mesure.
L'amplificateur et régulateur de mesure du système pour dioxyde
de chlore Oxiperm Pro
• amplifie le courant
• le calcule avec les paramètres d'étalonnage
• affiche la concentration de dioxyde de chlore en valeur numé-
rique
• commande une pompe doseuse comme actionneur.
) est mesurée sur l'électrode
2
) génère un courant électrique.
2
47
