Aansluiten op het klemmenblok van de Oxiperm Pro
vanaf softwareversie V0.20
67 69 71
68
53 55 57
54 56 58

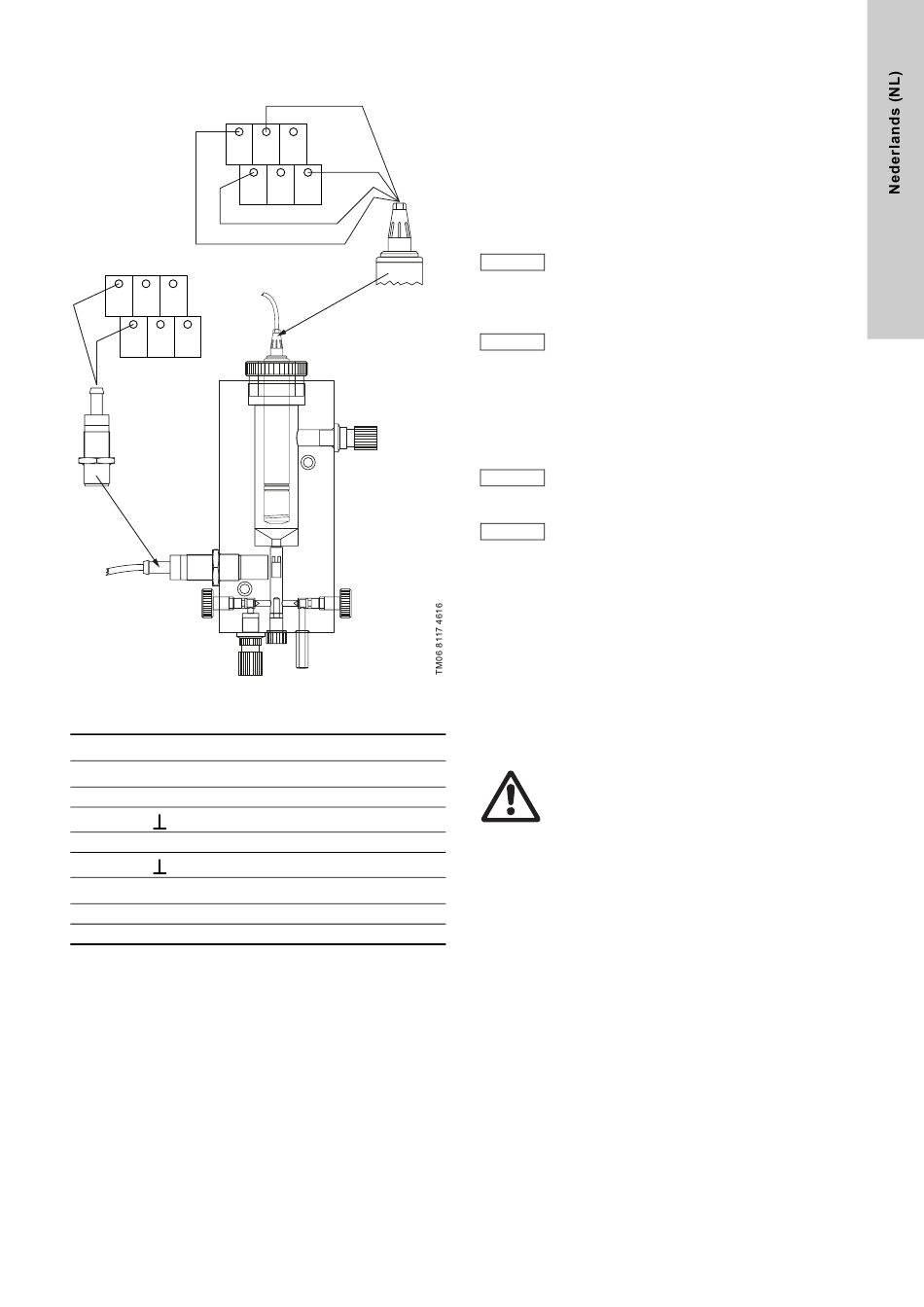

Afb. 11 Aansluiten op het klemmenblok van de Oxiperm Pro,
vanaf softwareversie V0.20
Pos. Koppeling Omschrijving
AQC-D6 meetcel
67 - 12 V Bruin
68 Wit
69 M Geel
72 Groen
Watersensor
54 + Zwart
53 - Wit
1. Sluit eventuele uitgangskabels aan indien nodig.
2. Sluit eventuele relaiscontacten aan indien nodig.
Houd altijd de installatie- en bedieningsinstructies van de
Oxiperm Pro aan.
3. Sluit de voedingskabel aan.
70 72
9.2.2 Aansluiten van de circulatiepomp
De circulatiepomp (asynchrone kooiankermotor) van de meetmo-
dule wordt direct van elektriciteit voorzien door de voedingspan-
ning en is niet aangesloten op de Oxiperm Pro regelunit.
De pomp is uitgerust met een thermische overbelasting- of impe-
dantiebeveiliging; een externe motorbeveiliging is dus niet nodig.
De benodigde aansluitwaarden worden vermeld op het type-
plaatje van de circulatiepomp.
U kunt ook elektrische gegevens vinden in paragraaf
6.2.1 Elektrische data van de UPS 25-60N
Er moet een aan/uit schakelaar worden aangesloten
op de voedingskabel, zodat de circulatiepomp kan
N.B.
worden uitgeschakeld gedurende langere periodes
waarin niet wordt gemeten.
Door drooglopen raakt de pomp beschadigd!
De pomplagers worden gesmeerd door de vloeistof
Voorzichtig
die door de pomp loopt, hoewel de druk minimaal
0,05 bar (0,5 mWS) moet zijn.

9.3 Voorbereiden van het meetsysteem

Houd ook paragraaf 10. Bediening
De meetcel (pos. 3) is bij levering gevuld met een elektrolyt.
Houd de exacte aanwijzingen aan zoals omschreven
in paragraaf 12.2 Reinigen!
Voorzichtig
Risico van onjuiste meting.
De beschermkap van de meetcel is gevuld met elek-
N.B.
trolyt!
Bereid de flow fitting (pos. 2) voor:
Draai de PVDF-ring met 1" schroefdraad (pos. 1) los.
Monteer de meetcel (pos. 3) in de flow fitting (pos. 2).
1. Verwijder de beschermkap.
2. Schuif de meetcel in de flow fitting, totdat de vloeistof er goed
omheen stroomt.
Tip: na montage in de uiteindelijke positie, moet het bovenste
deel van de meetcel nog steeds ca. 20 mm uit de flow fitting
steken.
3. Fixeer de meetcel (pos. 3) op haar plek m.b.v. de PVDF-ring
(pos. 1).
Waarschuwing
Een plotseling defect van de meetcel kan leiden tot
een overmatig hoge concentraties van chloordioxide!
Zorg er voor dat u afdoende maatregelen neemt voor
dit geval!
circulatiepomp.
aan.
