7.4 Diseño del módulo de medida
2
1
3
10
6
5
9
8

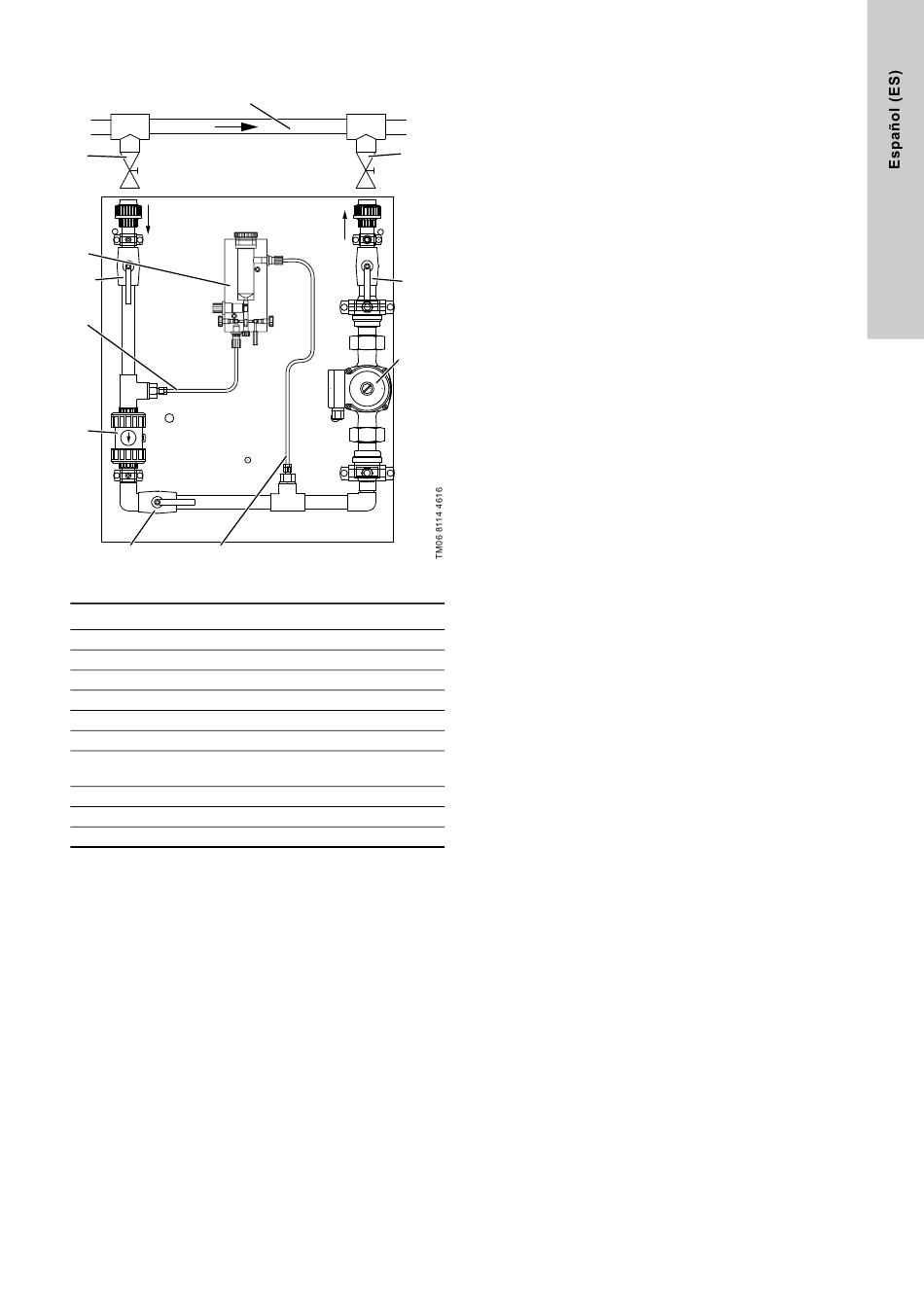

Fig. 7 AQC-D6
Pos. Descripción
1 Adaptador de extracción (proporcionado por el cliente)
2 Línea principal de agua (proporcionada por el cliente)
3 Adaptador de caudal / célula de medida AQC-D6
4 Bomba de circulación
5 Válvula de retención de asiento cónico
6 Desconexión del agua de muestra
Conexión de alimentación (proporcionada por
7
el cliente)
8 Recirculación de agua de muestra
9 Válvula de regulación
10 Válvulas de aislamiento
7.5 Principio de funcionamiento del módulo de medida
El módulo de medida se usa para enviar agua de muestra a la
célula de medida AQC-D6, con el fin de determinar la concentra-
ción de dióxido de cloro en el agua potable. Consulte la sección
7.3 Función de la célula de medida
muestra se toma de la línea principal de agua usando una deriva-
7
ción que, finalmente, devuelve el agua de nuevo a la línea.
El agua de muestra se toma de la línea principal de agua (pos. 2)
usando un adaptador de extracción (pos. 1), desde el que fluye a
través de la derivación hasta la conexión de alimentación (pos. 7),
por medio de la cual retorna a la línea principal de agua (pos. 2).
La válvula de retención de asiento cónico accionada por resorte
(pos. 5) evita que el agua de muestra fluya hacia atrás. El flujo de
agua de muestra se puede bloquear por medio de las válvulas de
10
aislamiento (pos. 10). La bomba de circulación (pos. 4) impulsa el
flujo de agua de muestra a través de la derivación. Ha sido dise-
ñada específicamente para compensar las caídas de presión inter-
nas. Las líneas de extracción y alimentación deben ser, por tanto,
tan cortas como sea posible.
4
A continuación, el agua de muestra se captura al pasar por esta
derivación a través del punto de extracción de agua de muestra
(pos. 6), desde el que fluye por el adaptador de caudal (pos. 3)
hasta la célula de medida. Posteriormente, el agua de muestra
retorna a la derivación por medio del adaptador de recirculación
de agua de muestra (pos. 8). Para ello, la válvula de regulación
(pos. 9) restringe el caudal de agua que pasa a través de la deri-
vación hasta que fluye agua de muestra suficiente por la sección
de extracción de agua de muestra (pos. 6) hacia el adaptador de
caudal / la célula de medida AQC-D6 (pos. 3).
AQC-D6. Aquí, el agua de
