5.3 Morsetti

Ingressi digitali
Designazione
Descrizione
dei morsetti
DI5
Ingresso digitale
DI6
Ingresso digitale
DI7
Ingresso digitale
Ingresso digitale e
DI8
contatore impulsi
4 x 0 V
Punto zero comune
Ingresso contatore di impulsi (DI8)
Designazione
Descrizione
dei morsetti
8
Contatore di impulsi
0 V
0 V
Ingressi analogici
Designazione
Descrizione
dei morsetti
AI1_V
Ingresso analogico (tensione)
AI1_I
Ingresso analogico (corrente)
+24 V
Alimentazione del trasduttore
esterno, max. 25 mA
0 V
AI2_V
Ingresso analogico (tensione)
AI2_I
Ingresso analogico (corrente)
+24 V
Alimentazione del trasduttore
esterno, max. 25 mA
0 V
AI3_V
Ingresso analogico (tensione)
AI3_I
Ingresso analogico (corrente)
AI4_V
Ingresso analogico (tensione)
AI4_I
Ingresso analogico (corrente)

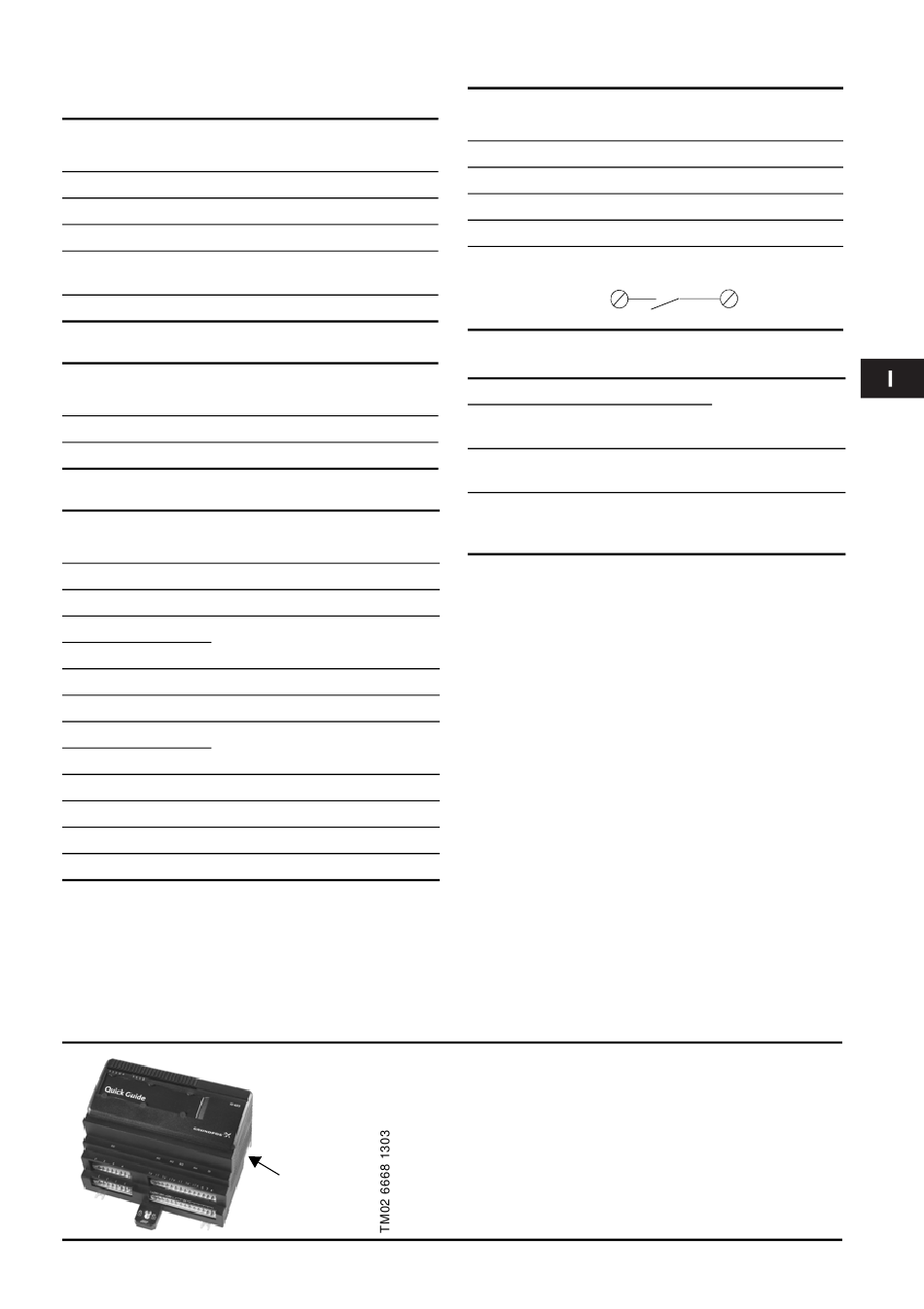

7. Bus del modulo

Il bus del modulo fornisce il collegamento elettrico fra
i moduli. Si possono collegare fino a 12 moduli.
L'assorbimento totale della corrente non deve eccedere
• 2 A a 24 V e
• 1,5 A a 5 V.
Consultare le istruzioni d'installazione e funzionamento
del modulo in questione.
Bus del modulo
Uscite del relè
Designazione
dei morsetti
DO1_NO
DO2_NO
DO3_NO
DO4_NO
Vedere il disegno
NO

5.4 Conduttori

Conduttori rigidi
Conduttori flessibili
senza ghiera isolata
Dimensione dei conduttori
(misura americana)
Conduttori flessibili
con ghiera isolata.
Con/senza collare di plastica

6. Caratteristiche tecniche

Tensione di alimentazione
24 VDC ±7% tramite bus del modulo dal CU 401.
Assorbimento di corrente
Max. 3,7 W quando tutti gli ingressi e le uscite sono
attivi.
• 24 V ~ 142 mA.
• 5 V ~ 59 mA.
Temperatura ambiente
• Durante il funzionamento: da –20°C a +60°C
(non deve essere esposto alla luce solare diretta).
• In magazzino: da –25°C a +85°C.
• Durante il trasporto: da –25°C a +85°C.
Umidità relativa dell'aria
Dal 5% al 95%.
Materiali
Classe di protezione: IP 20.
Tipo di plastica: PC / ABS nero.
Descrizione
Contatto relè
Contatto relè
Contatto relè
Contatto relè
2
0,2-2,5 mm
24-12 AWG
2
0,2-1,5 mm
43
