6. Elektrické připojení

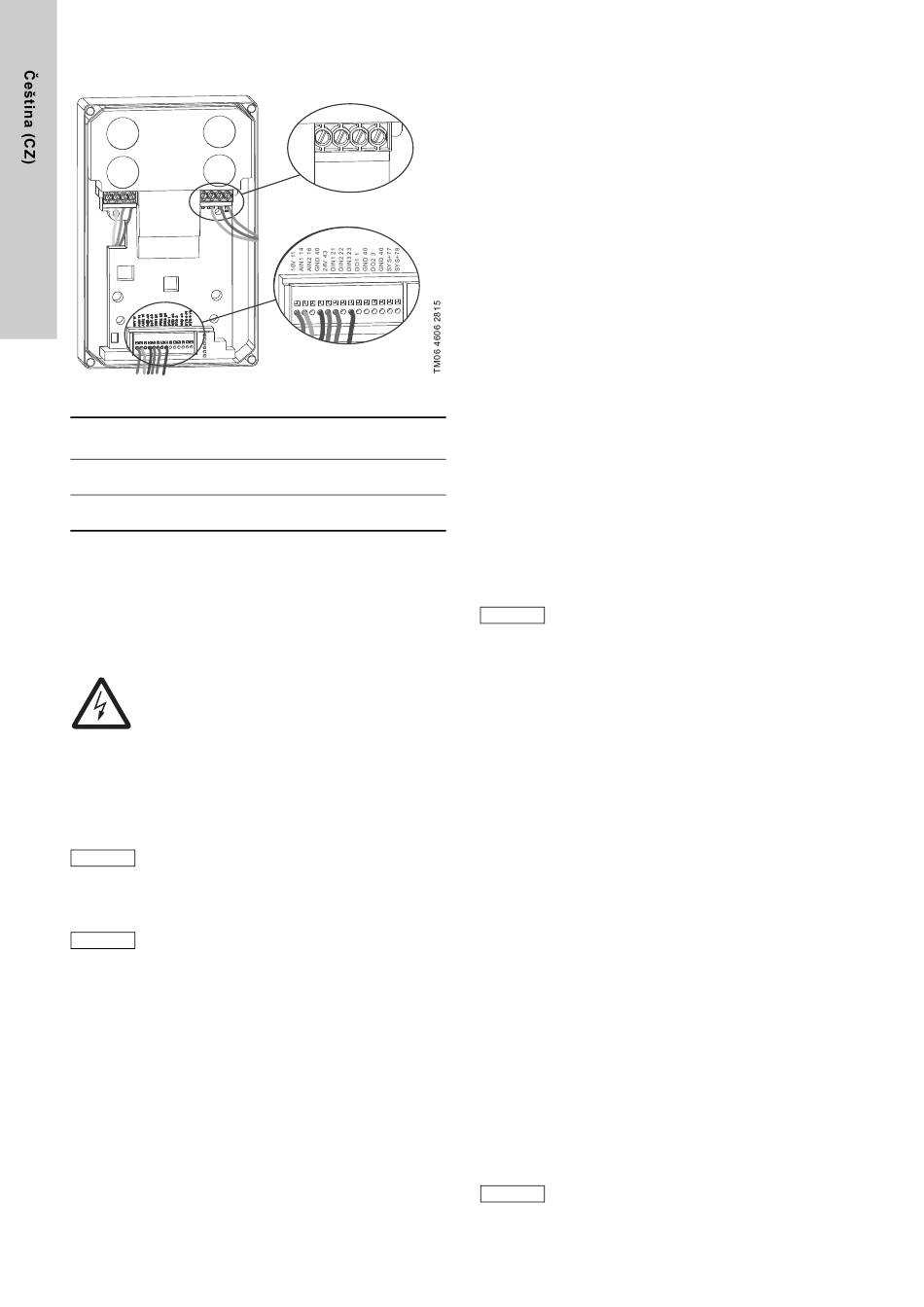

Obr. 1 Elektrická připojení, přehled
Varianta
Varianta VFD
motoru
1~
≤ 10,75 kW
(jednofázové)
3~ (třífázové) > 0,75 kW
VFD je již připojeno k dávkovacímu čerpadlu DMX/DMH, je třeba
pouze připojit zdroj napájecího napětí.
6.1 Zdroj napájecího napětí
NEBEZPEČÍ
Úraz elektrickým proudem
• Před provedením jakéhokoli připojení vypněte
zdroj napájecího napětí.
• Skříňku VFD smí otevírat pouze oprávněný
a způsobilý personál.
• Elektrické připojení musí být provedeno
osobou s příslušnou kvalifikací v souladu
s platnými normami a místními předpisy.
• Odizolované části drátů nesmějí vyčnívat
z koncovek.
Ihned po připojení zdroje napájecího napětí
a zapnutí může čerpadlo automaticky začít
pracovat v závislosti na nastavení
Pozor
potenciometru. Ujistěte se, že je hlavní přívod
zapnut, když je čerpadlo připraveno ke spuštění
a k provozu, viz montážní a provozní návod
čerpadla.
Postupujte podle dodavatelského manuálu "BU
Pozor
0180" pro VFD dodaného spolu s výrobkem.
Na straně vstupu hlavního přívodu frekvenčního měniče nejsou
vyžadována žádná zvláštní bezpečnostní opatření. Doporučuje
se používat běžné pojistky hlavního přívodu a síťový vypínač
nebo jistič motoru.
Izolaci z konektoru do hlavního přívodu je nutné vždy provádět
současně pro všechny póly (L1/L2/L2 nebo L1/N).
Průřez připojení:
2
• 0,2 - 4/6 mm neohebný/ohebný kabel AWG 24-10
• Ke smyčkování síťového napětí až do průřezu kabelu 2 x 2,5
2
mm je nutné používat dvojité kabelové koncovky.
8
L3 L2/N L1 PE
Síťový zdroj
napájecího napětí
Svorky
Napájecí napětí
1~ (jednofázové) 200-240 V
± 10 %, 47-63 Hz
3~ (třífázové) 380-480 V
- 20 %/+ 10 %, 47-63 Hz
6.1.1 Připojení VFD k síťovému zdroji napájecího napětí
1. Vypněte zdroj napájecího napětí.
2. Odstraňte čelní kryt z pohonné jednotky VFD.
3. Protáhněte napájecí kabel přes kabelovou průchodku.
4. Odizolujte obal kabelu na délku přibližně 3-5 cm a dráty na
délku 7 mm.
5. Připojte dráty ke zdroji napájecího napětí podle svorkového
schématu natištěného na VFD, viz obr.
napájecího napětí.
– Jednofázová varianta VFD: připojte fázový vodič (L1) do L1,
neutrální vodič (N) do L2/N a ochranou zem (PE) do PE.
– Třífázová varianta VFD: připojte fázové vodiče (L1, L2, L3)
do L1, L2/N a L3 a ochrannou zem (PE) do PE.
– Utáhněte šrouby na 0,5 - 0,6 Nm.
6. Utáhněte kabelovou průchodku.
7. Nasaďte zpět čelní kryt pohonné jednotky VFD a utáhněte jej
šrouby. Utáhněte šrouby 3,5 Nm ± 20 %.
7. Specifikace VFD
7.1 Varianty VFD používané s čerpadly DMX a DMH
Dodavatel nabízí širokou škálu variant VFD. Čerpadla Grundfos
DMX a DMH jsou k dispozici s následujícími vybranými
variantami VFD:
• instalované na motoru čerpadla
• IP66
• s integrovaným potenciometrem
• bez brzdného rezistoru (BW)
• bez schválení ATEX.
7.2 Provozní režimy
Postupujte podle dodavatelského manuálu "BU
Pozor
0180" pro VFD dodaného spolu s výrobkem.
Výběr provozního režimu (manuální nebo analogový) lze provést
pomocí ústřední řídicí jednotky.
• Pokud je aktivován AIN 1 (analogový vstup 1), je vybrán
manuální režim a VFD je ovládaný přes potenciometr.
• Pokud je aktivován AIN 2 (analogový vstup 2), je vybrán
analogový režim a VFD je ovládaný přes analogový signál
4-20 mA.
7.2.1 Trvalé nastavení provozního režimu (VFD varianta A)
Pokud není přítomná žádná ústřední řídicí jednotka, lze provozní
režim trvale nastavit na manuální, nebo analogový.
Ve výchozím nastavení je VFD nastavený na manuální provoz
s integrovaným potenciometrem.
Manuální ovládání s integrovaným potenciometrem (výchozí)
• 43 a 22 jsou propojené propojkou.
– Digitální vstup 2 je aktivován.
– Analogový vstup 1 "AIN 1" přiřazený potenciometru je
aktivován.
• Otáčková regulace je možná pouze přes potenciometr.
Pro analogové ovládání 4-20 mA je třeba provést nastavení podle
kapitoly Změna provozního režimu na analogové řízení
(volitelné):
Změna provozního režimu na analogové řízení (volitelné)
Viz obr. 1 koncovky.
• Propojka musí připojit 43 k 23. Odpojte propojku z 22
a připojte ji k 23.
– Digitální vstup 3 je aktivován.
– Analogový vstup 2 "AIN 2" je aktivován.
• Signální vstup je tvořen přes koncovky 40 (-) a 16 (+).
7.2.2 Provozní režimy pro varianty (varianty VFD B - E)
Informace o nastavení provozního režimu pro
varianty VFD B - E naleznete v dodavatelském
Pokyn
manuálu "BU 0180" pro VFD.
