6. 电气连接

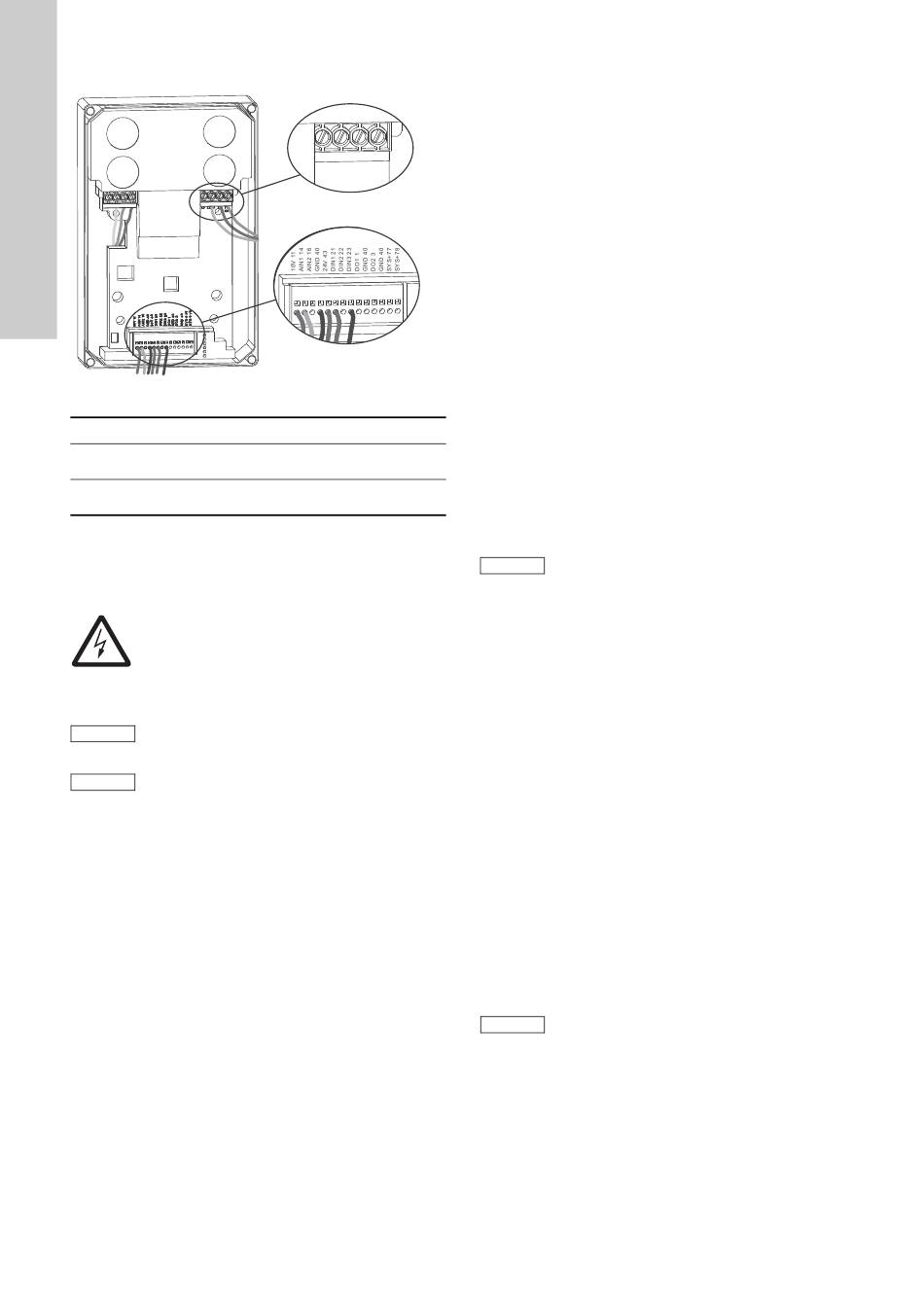

图 1 电气连接，概述
VFD型号 电机选项
≤ 0.75 kW
1~ （1相）
3~ （3相） > 0.75 kW
VFD已经连接到DMX/DMH计量泵，只需要连接电源。
6.1 电源
危险
电击
在连接前切断电源。
•
• 只有经授权的合格人员才能打开VFD柜。
所有电气连接必须由合格的电工根据当地有关规定
•
来进行。
• 电线裸露部分不能从接线端伸出。
只要电源连接并接通，泵即可自动启动，这取决于电
小心
位器设置。 确保电源仅在泵准备好启动和运行时才接
通，参见泵的安装和操作指导。
小心
遵守随产品一起提供的VFD的供应商手册"BU0180"。
变频器的电源输入端不需要特别的安全措施。 建议使用普通电源保
险丝和一个电源开关或断路器。
连接器与电源的绝缘隔离必须在端子 （L1/L2/L2或L1/N）上同步进
行。
接线横截面：
2
• 0.2 - 4/6 mm 刚性/柔性电缆 AWG 24-10
对于主电压回路，必须使用高达2 × 2.5 mm
•
端套管。
62
L3 L2/N L1 PE
主电源
端子
电源电压
1~ （1相）200-240 V
± 10 %, 47-63 Hz
3~ （3相）380-480 V
- 20 %/+ 10 %, 47-63 Hz
2
电缆截面的双线终
6.1.1 将VFD连接到电源
1. 切断电源。
2. 拆下电源装置的前盖。
3. 使电源电缆穿过电缆接头。
4. 剥去约 3-5 cm长的电缆护套和7 mm长的电缆。
5. 根据印在VFD中的接线图，将电线连接到电源插头，见图1电
源。
– 1相VFD型号： 将相线 (L1) 连接到L1，将中性线 (N) 连接到
L2/N，将保护接地线 (PE) 连接到PE。
– 3相VFD型号： 将相线 (L1, L2, L3) 连接到L1, L2/N 和 L3，将
保护接地线 (PE) 连接到PE。
– 用 0.5 - 0.6 Nm的扭矩拧紧螺丝。
6. 紧固电缆接头。
7. 重新装上电源装置的前盖，并拧紧盖上的螺丝。 用 3.5 Nm ±
20 %的扭矩拧紧螺丝。
7. VFD规格
7.1 DMX和DMH泵使用的VFD型号
供应商提供了丰富的VFD型号。 格兰富DMX和DMH泵可配备选定的
VFD型号，如下：
• 安装在泵电机上
• IP66
•
带集成电位器
• 不带制动电阻 (BW)
• 非ATEX认证。
7.2 运行模式
小心
遵守随产品一起提供的VFD的供应商手册"BU0180"。
操作模式的选择 （手动或模拟）可以通过中央控制单元进行。
• 如果AIN1 （模拟输入1）被启用，手动模式被选择，并且VFD通
过电位器操作。
• 如果AIN2 （模拟输入2）被启用，模拟模式被选择，并且VFD通
过4-20 mA的模拟信号操作。
7.2.1 操作模式永久设置 （VFD型号A）
如果没有中央控制单元，操作模式可永久设置为手动或模拟。
在默认情况下，VFD设置为通过集成电位器手动操作。
通过集成电位器手动操作 （默认）
• 43和22通过一根跳线连接。
– 数字输入2被启用。
– 模拟输入1"AIN 1"被启用，其被分配给电位器。
• 调速只能通过电位器进行。
对于4-20 mA模拟控制，必须按照章节
（可选） 进行设置:
将操作模式更改为模拟控制 （可选）
见图1终端。
• 跳线必须将43与23连接。 从22断开跳线并将其连接到23。
– 数字输入3被启用。
– 模拟输入2 "AIN2"被启用。
• 信号输入通过端子40 (-) 和16 (+) 进行。
7.2.2 各个型号 （VFD型号 B-E）的操作模式
要设置VFD型号B-E的操作模式，参见VFD的供应商手
注意
册"BU0180"。
将操作模式更改为模拟控制
