DAB EVOPLUS V3.0 series Installationsanweisung Und Wartung Seite 188

RU
РУССКИЙ

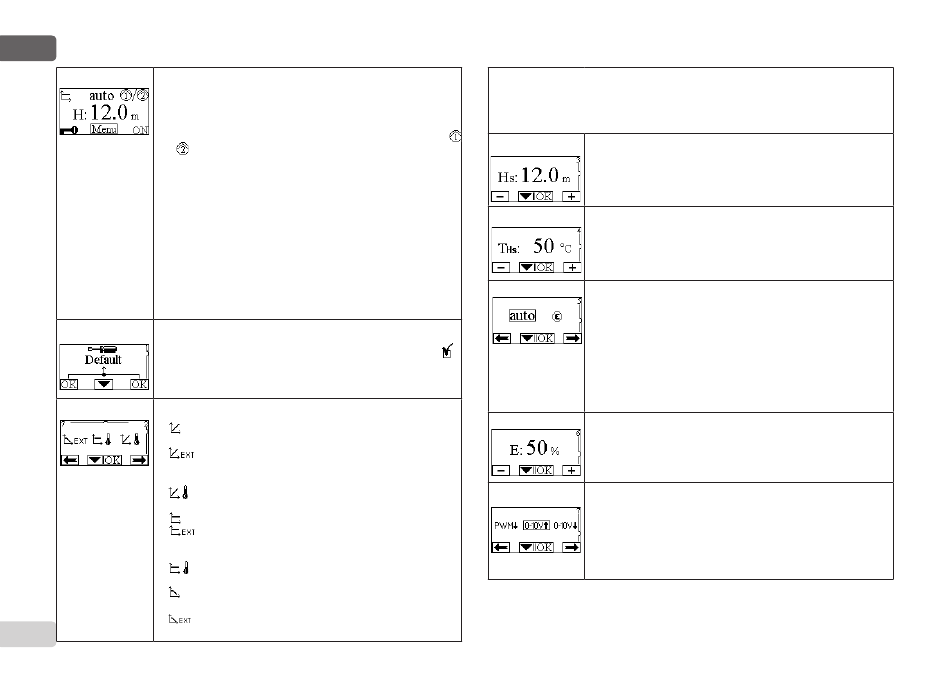

На Главной странице графически представлены все основ-
Home Page
ные настройки системы. Символ в левом верхнем углу пока-
зывает выбранный метод регуляции. Символ вверху в центре
показывает выбранный режим работы (auto или economy).
Символ в верхнем правом углу показывает наличие одинар-
ного инвертера или спаренного. Вращающающийся символ
или показывает, который из циркуляционных насосов
находится в работе.
В центре Главной страницы показан параметр только для
визуализации, который может быть выбран из небольшого
перечня параметров на Странице 9.0 меню.
С Главной страницы можно
контраста дисплея: держите нажатой скрытую кнопку, затем
нажмите и отпустите правую кнопку.
Циркуляционные насосы EVOPLUS имеют 2 меню: меню
пользователя и расширенное меню. В меню пользователя
можно зайти с Главной страницы, нажав и отпустив централь-
ную кнопку «Меню».
В расширенное меню можно зайти с Главной страницы, нажав
на 5 секунд центральную кнопку «Меню».
На Странице 1.0 обнуляются заводские настройки, нажав од-
Страница 1.0
новременно на 3 секунды левую и правую кнопку.
Обнуление заводских настроек показывается символом
рядом с надписью «Default».
Страница 2.0
На Странице 2.0 задается метод регуляции. Можно выбрать
один из следующих режимов:
1 = Регуляция пропорционального дифференциального дав-
ления.
2 = Регуляция пропорционального дифференциального дав-
ления с контрольным значением, заданным внешним сигналом
0 – 10 В или ШИМ.
3 = Регуляция пропорционального дифференциального дав-
ления по температуре.
4 = Регуляция постоянного дифференциального давления.
5 = Регуляция постоянного дифференциального давления
с контрольным значением, заданным внешним сигналом (0 – 10
В или ШИП).
6 = Регуляция постоянного дифференциального давления
по температуре.
7 = Регуляция по постоянной кривой со скоростью вращения,
заданной на дисплее.
8 = Регуляция по постоянной кривой со скоростью вращения
183
по внешнему сигналу 0 – 10 В или ШИМ.
открыть страницу настройки
На странице 2.0 показываются 3 символа, обозначающие:
- центральный символ = текущая настройка
- символ справа = последующая настройка
- символ слева = предыдущая настройка
На Странице 3.0 задается контрольное значение регуляции
Страница 3.0
В зависимости от типа регуляции, выбранного на преды-
дущей странице, задаваемое контрольное значение будет
напором или, в случе Постоянной Кривой, процентное зна-
чение, относящееся к скорости вращения.
Страница 4.0
На Странице 4.0 можно изменить параметр THs, с которым
выполняется кривая зависимости от температуры (см. Па-
рагр. 8.1.4).
На этой странице показывается тольк режим регуляции по
температуре жидкости.
Страница 5.0 Страница 5.0 позволяет задать рабочий режим «auto" или
"economy».
Режим "auto" отключает визуализацию состояния цифро-
вого ввода IN2, и система всегда использует контрольное
значение, заданное пользователем.
Режим "economy" активирует визуализацию состояния циф-
рового ввода IN2. Когда ввод IN2 запитывается, система вы-
полняет процентное сокращение до контрольного значения,
заданного пользователем (Страница 6.0 в меню EVOPLUS).
Порядок подключения вводов см. в парагр. 6.2.1
Страница 6.0
Страница 6.0 открывается, если на странице 5.0 был вы-
бран режим "economy", и позволяет задать процентное со-
кращения контрольного значения.
Это сокращение производится при запитывании цифрового
ввода IN2.
Страница 7.0
Страница 7.0 открывается при выборе рабочего режима
с контрольным значением, управляемым внешним сигна-
лом.
На этой странице можно выбрать тип управляющего сигна-
ла: аналоговый 0-10 В (увеличение или уменьшение) или
ШИМ (увеличение или уменьшение).
