9. КОНТРОЛЕН ПАНЕЛ
Функциите на EVOPLUS могат да се променят от контролния панел върху капака на
електронния блок. анелът се състои от: графичен дисплей, 4 навигационни бутона
и 3 LED индикатора (виж Схема 10).
9.1 Графичен дисплей
С помощта на графичния дисплей може лесно и удобно да разглеждате интуитив-
ното меню, както и да следите и променяте оперативните режими и работните точ-
ки. Възможно е също да наблюдавате състоянието на системата и да прочитате
записите на всички аларми, запаметени от системата.
9.2 Навигационни бутони
Разполагате с 4 бутона за разглеждане на менюто: 3 бутона под дисплея и 1 отстра-
ни. Бутоните под дисплея се наричат активни бутони а този отстрани – скрит бутон.
Всяка страница от менюто показва функции свързани с 3 – те активни бутона (тези
под дисплея).
9.3 Сигнализация
Жълта лампа: Системата включена.
Ако свети, означава, че системата е включена.
Никога не сваляйте капака при включена жълта лампа.
Червена: Предупреждение за повреда в системата.
Ако лампата мига това е неблокираща аларма и помпата може да бъде още уп-
равлявана. Ако лампата свети постоянно това е блокираща аларма и помпата не
може да бъде управлявана.
Зелена лампа: Помпата е ВКЛ/ИЗКЛ.
Ако свети, помпата работи. Ако не свети, помпата е спряна.
215

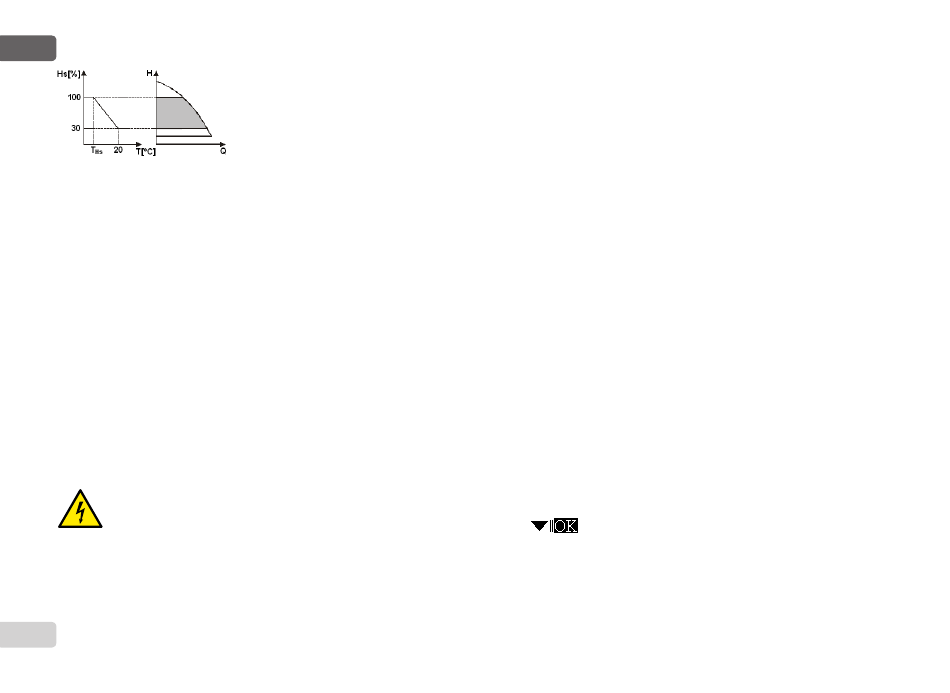

Режимът се прилага при:
- Системи с променлив дебит (двупътни ото-
плителни), където допълнителното намаля-
ване на параметрите на помпата е в зави-
симост от намаляването на температурата
на циркулиращия флуид при ниски нужди от
топлина.
- Системи с постоянен дебит (еднопътни и
подови отопления), където параметрите на
помпата могат да се регулират само с акти-
виране температурнозависим режим.
10. МЕНЮТА
Помпите EVOPLUS предлагат 2 менюта: потребителско меню и разширено
меню.
Потребителското меню е достъпно от Начална Страница при задържане и отпуска-
не на централния "Menu" бутон.
Разширеното меню е достъпно от Начална Страница чрез задържане на централ-
ния "Menu" бутон за 5 секунди.
По-долу са показани страниците от потребителското меню, от които е възможно
да се наблюдава статуса и да се модифицират параметрите на системата.
В Разширеното меню са конфигурационните параметри за комуникация с
MODBUS системи (за допълнителни детайли виж: http://www.dabpump.it/evoplus).
За излизане от Разширеното меню трябва да скролирате през всички параметри
чрез централния бутон.
Ако на страница от менюто е изобразен ключ долу в ляво това означава, че не е
възможно да се променят настройките. За да отключите менюто отидете на Начал-
на Страница и натиснете и задръжте едновременно скрития бутон и този под ключа
докато изчезне индикацията.
Ако никой бутон не е натискан за 60 минути, настройките автоматично се
блокират и дисплеят се изключва. При натискане на бутон дисплеят светва
отново и се показва "Начална Страница".
За преглед на менюто, натиснете централния бутон.
За връщане в предна страница, задръжте скрития бутон, след това натиснете и
пуснете централния бутон.
За промяна на настройките ползвайте ляв и десен бутон.
За потвърждаване на промяна в настройките, задръжте централния бутон
под "OK" за 3 секунди. Потвърждение за промените ще видите с появата на
икона:
