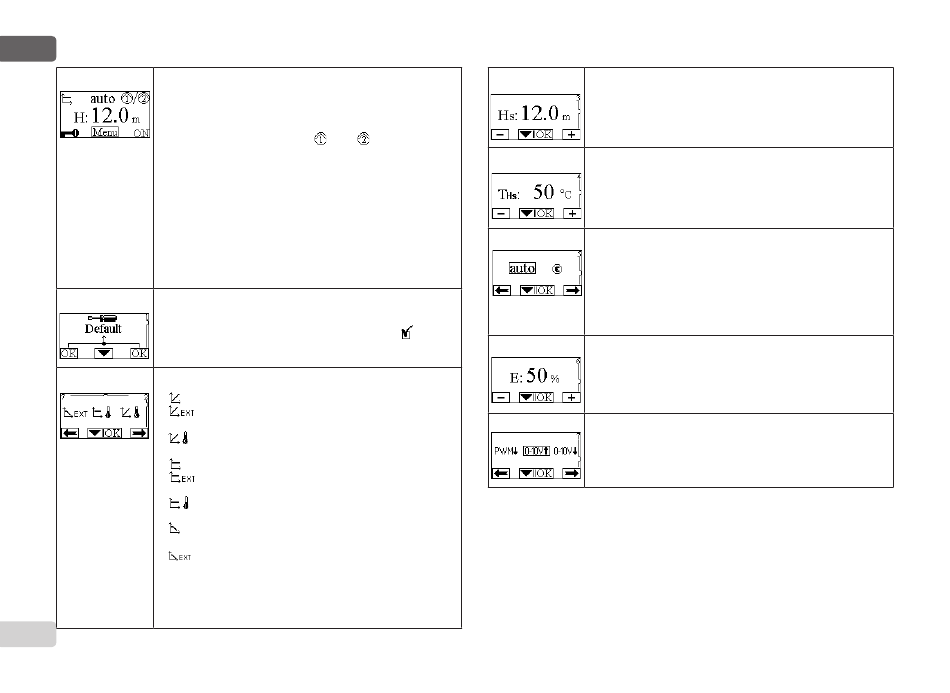

Home Page grafiškai pavaizduotos pagrindinės sistemos nuos-
Home Page
tatos. Viršuje kairėje esanti piktograma rodo pasirinktą regu-
liavimo tipą. Viršuje viduryje esanti piktograma rodo pasirinktą
veikimo tipą (automatinis ar ekonomiškas).
Viršuje dešinėje esanti piktograma rodo vieną arba dvigubą
inverterį. Besisukanti piktograma
cirkuliacinis siurblys veikia.
Home Page viduryje yra tik rodymo parametras, kurį galima pa-
sirinkti iš nedidelio parametrų rinkinio per meniu p. 9.
Iš Home page galima įeiti į ekrano kontrasto reguliavimo pus-
lapį: laikykite nuspaustą paslėptąjį klavišą, tada paspauskite ir
atleiskite dešinįjį klavišą.
Cirkuliaciniai siurbliai EVOPLUS turi 2 meniu: Naudotojo me-
niu ir profesionalo meniu. Naudotojo meniu prieinamas per
Home Page, paspaudus ir atleidus vidurinį klavišą Meniu.
Meniu profesionalui prieinamas per Home Page, palaikius nu-
spaudus vidurinį klavišą Meniu 5 sekundes.
TPer p. 1 nustatomos gamyklinės nuostatos, paspaudus kartu 3
1 puslapis
sekundes kairįjį ir dešinįjį klavišus.
Gamyklinių nuostatų atstatymas rodomas simboliu
rašo Default.
2 puslapyje nustatomas reguliavimo būdas. Galimi pasirinkti iš
2 puslapis
šių variantų:
1 = Reguliavimas proporciniu diferenciniu slėgiu.
2 = Reguliavimas proporciniu diferenciniu slėgiu su nusta-
tyta verte per išorinį signalą 0–10V arba PWM.
3 = Reguliavimas diferenciniu proporciniu slėgiu su nusta-
toma temperatūros funkcija.
4 = Reguliavimas pastoviu diferenciniu slėgiu.
5 = Reguliavimas pastoviu diferenciniu slėgiu su nustatyta
verte per išorinį signalą 0–10 V arba PWM.
6 = Reguliavimas diferenciniu pastoviuoju slėgiu su nusta-
toma temperatūros funkcija.
7 = Reguliavimas pastoviąja kreive, kai sukimosi greitis nu-
statomas per ekraną.
8 = Reguliavimas pastoviąja kreive, kai sukimosi greitis
nustatomas per išorinį signalą (0−10 V arba PWM).
2 puslapyje rodomos 3 piktogramos:
- vidurinė piktograma = dabar pasirinkta nuostata
- dešinioji piktograma = tolesnė nuostata
- kairioji piktograma = ankstesnė nuostata
161
3 puslapis
arba rodo, kuris
4 puslapis
5 puslapis
šalia už-
6 puslapis
7 puslapis
3 puslapyje galima keisti reguliavimo nustatytą vertę
Atsižvelgiant į ankstesniame puslapyje pasirinktą reguliavimo
būdą, nustatomoji vertė turės pranašumą arba, pastoviosios
kreivės atveju, procentą, priklausantį nuo sukimosi greičio.
4 puslapyje galima keisti parametrą THs, su kuriuo atliekama
santykio su temperatūra kreivė (žr. 8.1.4 sk.).
Šis puslapis rodomas tik priklausančio nuo skysčio temperatū-
ros reguliavimo būdams.
5 puslapyje galima nustatyti veikimo būdą auto arba economy.
Pasirinkus auto, atjungiamas skaitmeninio įvado IN2 būsenos
nuskaitymas ir sistema visada seka naudotojo nustatytą vertę.
Pasirinkus economy, aktyvinamas skaitmeninio įvado IN2 būse-
nos nuskaitymas. Kai įvadas IN2 gauna energijos, sistema pritai-
ko nustatytos vertės sumažinimo procentą, nustatytą naudotojo
(6 meniu EVOPLUS puslapis).
Apie įvadų sujungimą skaitykite 6.2.1 sk
6 puslapis rodomas tik tada, jei 5 puslapyje buvo pasirinktas bū-
das economy; čia galima nustatyti nustatytos vertės procentą.
Šis sumažinimas atliekamas, kai siunčiamas impulsas į skai-
tmeninį įvadą IN2.
7 puslapis rodomas, jei buvo pasirinktas veikimo būdas su nu-
statyta verte, reguliuojama išorinio impulso.
Šiame puslapyje galima pasirinkti valdymo signalo tipą: analo-
ginį 0–10 V (teigiamas arba neigiamas didėjimas) arba PWM
(teigiamas arba neigiamas didėjimas).
