5. Bedienebenen
5.1.

Benutzerebenen

In der Benutzerebene können die wichtigsten Informationen über den Zustand des Reglers abgelesen bzw. einige
grundsätzliche Parametereinstellungen getroffen werden.

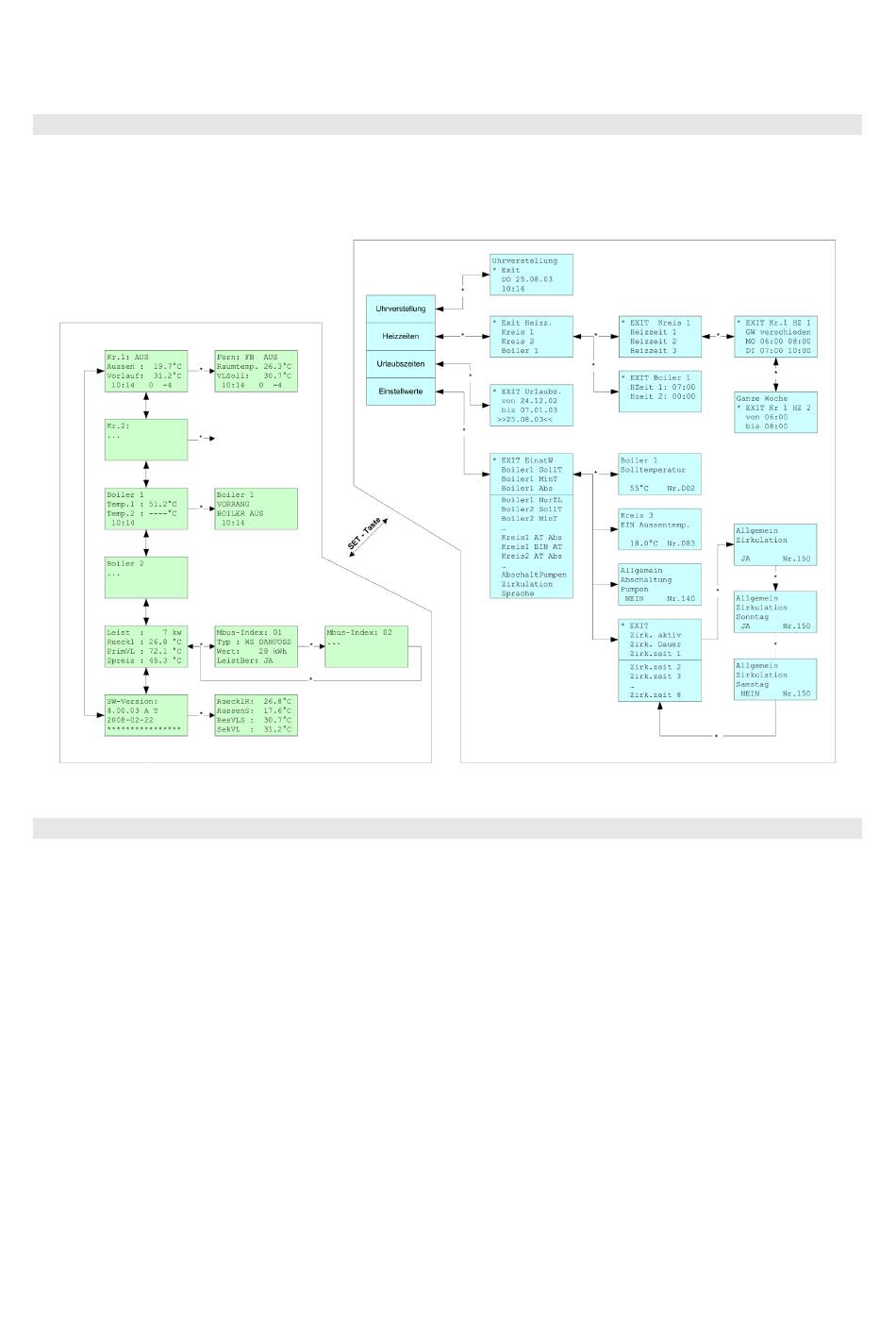

Der schematische Aufbau ist in der folgenden Grafik visualisiert (beispielhafte Darstellung, kann in der Praxis
variieren!). Der linke Bereich entspricht der Wertanzeige, der rechte Bereich markiert die Einstellwerte.
Abbildung 15: Schematischer Aufbau Benutzerebenen
5.2. Werteanzeige
Mit den Tasten „ANZEIGE AUF" und „ANZEIGE AB" wird der Reihe nach zwischen den Anzeigefenstern navigiert.
Folgende Anzeigen sind dabei möglich (die Reihenfolge der Liste entspricht der Reihenfolge der Anzeige):
•
Kreis1
•
Kreis 2
•
Kreis 3
•
Kreis 4
•
Boiler 1
•
Boiler 2
•
Leistungsinformation
•
Reglerinformation
Je nach Konfiguration des Systems können einzelne Kreis- bzw. Boileranzeigen wegfallen. Zu allen Punkten ist eine
Zusatzanzeige möglich. Diese wird mittels Drücken der „ENTER"–Taste (*) ausgewählt. Unabhängig davon, ob im
Anzeigefeld die Haupt- oder die Zusatzanzeige zu sehen ist, bewirkt ein Drücken der „ANZEIGE AUF"–Taste eine
Navigation zur Hauptanzeige des vorherigen Punktes und ein Drücken der „ANZEIGE AB"–Taste (▼) eine Navigation
zur Hauptanzeige des nächsten Menüpunktes. Wird bei Anzeige des Kreises 1 die „ANZEIGE AUF"–Taste (▲) gedrückt,
werden die Reglerinformationen angezeigt. Wird bei Anzeige der Reglerinformationen die „ANZEIGE AB"–Taste (▼)
gedrückt, werden die Informationen zum Kreis 1 angezeigt.
