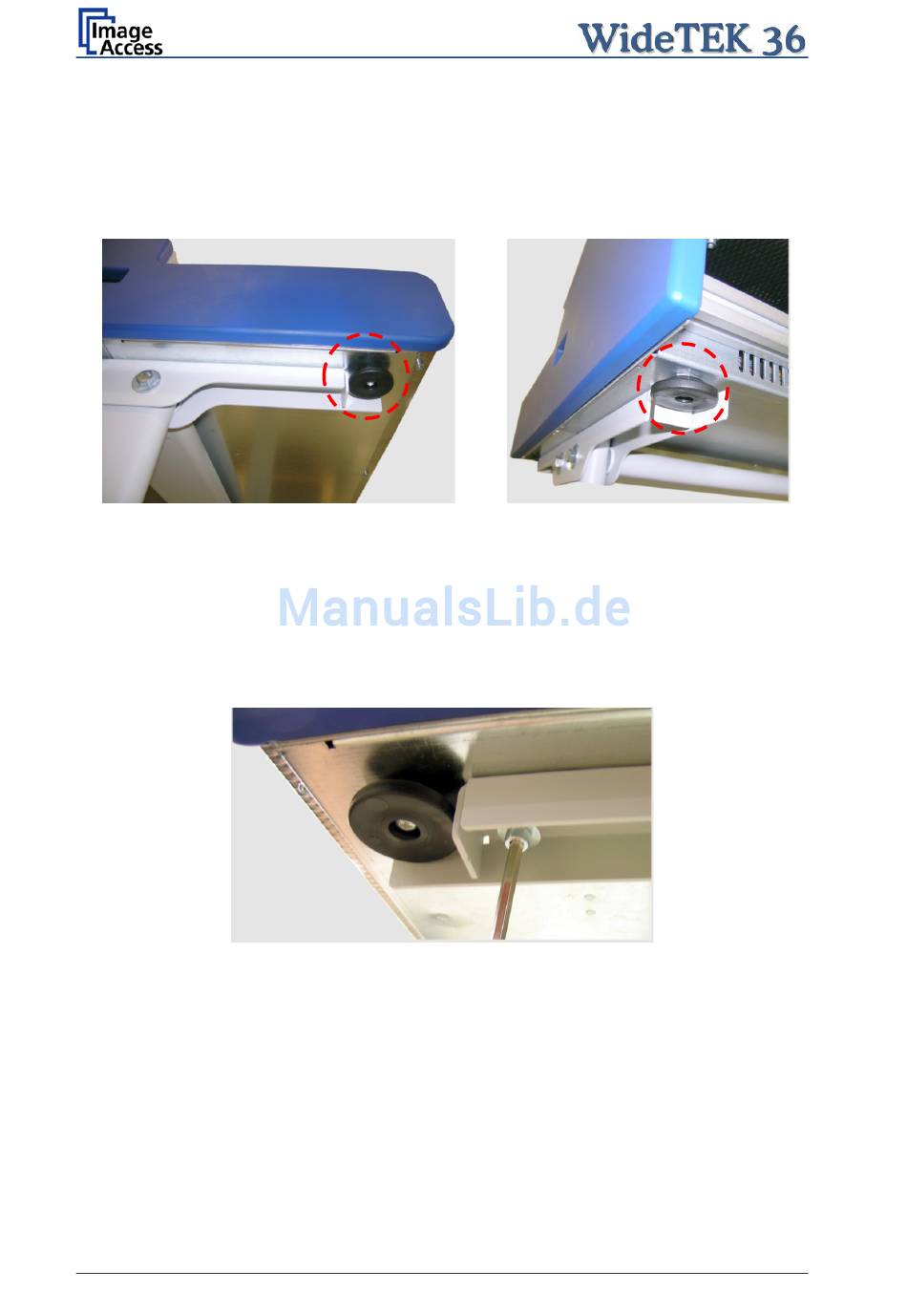

Abbildung 17: Unterseite, Vorderseite Links; Abbildung 18: Unterseite, Rückseite Links; Abbildung 19: Scanner Am Untergestell Verschrauben - Image Access WideTEK 36 Aufbauanleitung

Der WideTEK 36 hat an seiner Unterseite vier vormontierte Gummifüße. Die Position der
Gummifüße stimmt mit den Ausschnitten in den Vertikalträgern des Untergestells überein.
Setzen Sie den WideTEK 36 so auf das Untergestell, dass die Gummifüße des Scanners
in die Aussparungen passen.

Abbildung 17: Unterseite, Vorderseite links

Abbildung 18: Unterseite, Rückseite links
Nachdem der Scanner auf das Untergestell gesetzt wurden, sichern Sie den Scanner mit
vier Schrauben.
Am vorderen und hinteren Ende der Vertikalträger gibt es dazu Bohrungen, deren Position
mit Gewindebuchsen an der Unterseite des Scanners übereinstimmen.

Abbildung 19: Scanner am Untergestell verschrauben

Verwenden Sie die im Lieferumfang enthaltenen Schrauben DIN 912 M5x10, um den
Scanner mit dem Untergestell zu verbinden.
Mithilfe des im Lieferumfangs enthaltenen Inbusschlüssel werden die Schrauben
eingedreht und fest verschraubt.
