Sind die beiden Schrauben an der Vorderseite entfernt, hängt der Glasplattenrahmen nur
noch im vorderen Querträger des Oberteils. Halten Sie den Glasplattenrahmen an den
äußeren Enden und heben Sie ihn ein wenig an.

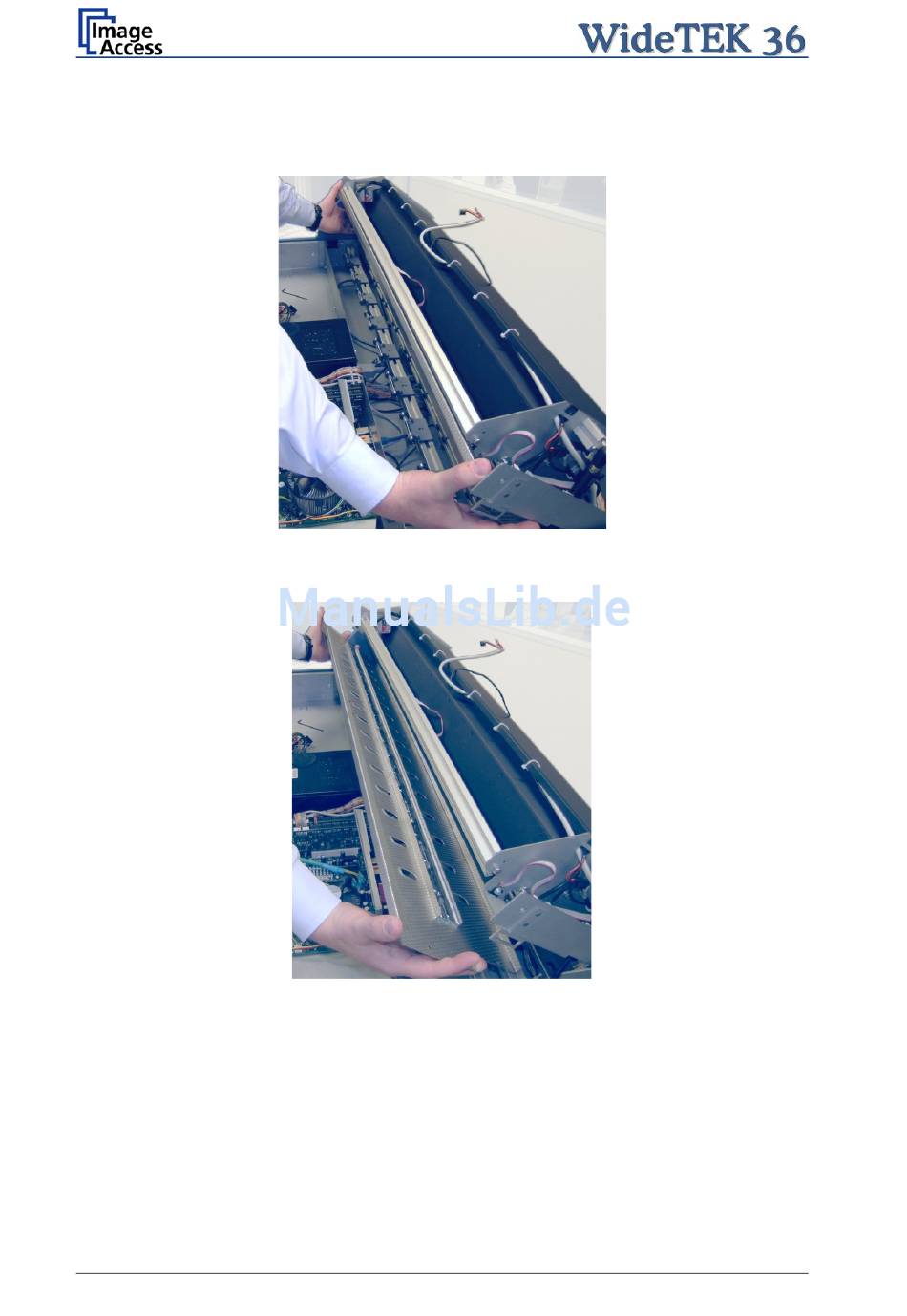

Abbildung 71: Glasplattenrahmen an den äußeren Enden halten
Jetzt kann er nach vorne in Richtung zur Dokumentenauflage herausgehoben werden.

Abbildung 72: Glasplattenrahmen entfernen

Zur Montage des neuen Glasplattenrahmens führen Sie die beschriebenen Schritte in
umgekehrter Reihenfolge durch. Achten Sie darauf, dass alle vorher abgezogenen Kabel
mit dem Touchscreen verbunden werden.
Befestigen Sie die Schraube, die das Kabel mit der Kabelöse hält, nur handfest.
Seite 62 Aufbau und Setup
