Montage des Untergestells

Beginnen Sie mit
• einem Horizontalträger (Komponente #1),
• einem Vertikalträger (Komponente #2) und
• dem Fußprofil (Komponente #3).
Setzen Sie den Vertikalträger in das Fußprofil ein. Die Fußprofile sind symmetrisch
aufgebaut und können daher rechts und links verwendet werden.
Abbildung 7: Position der
einseitigen Bohrungen
Seite 18

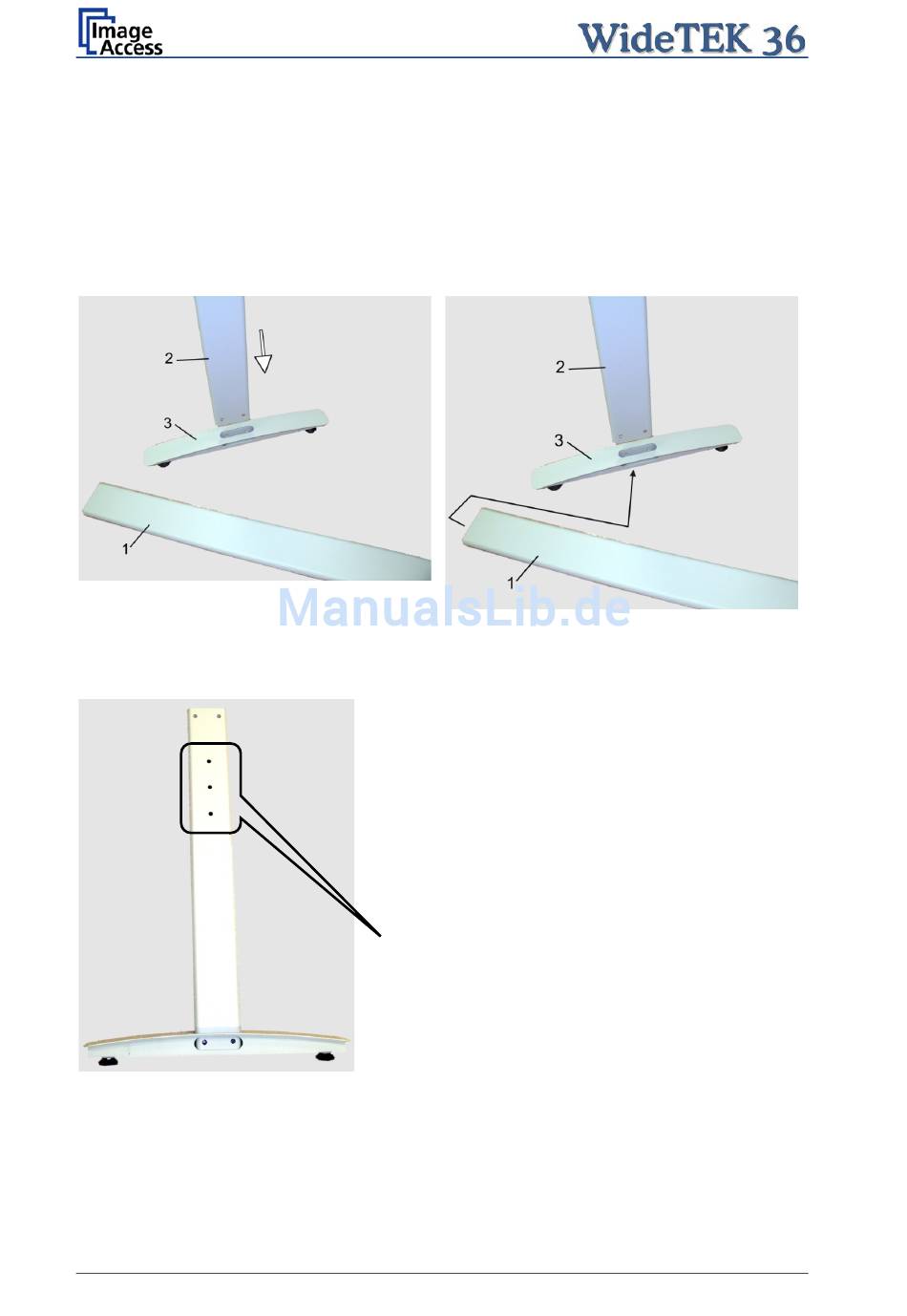

Abbildung 6: Reihenfolge der Montage

Hinweis:
Die Vertikalträger (Komponente #2) haben jeweils
drei einseitige Bohrungen.
Diese Bohrungen müssen zur Oberseite weisen.
