A652-07-882 Ausgabe D

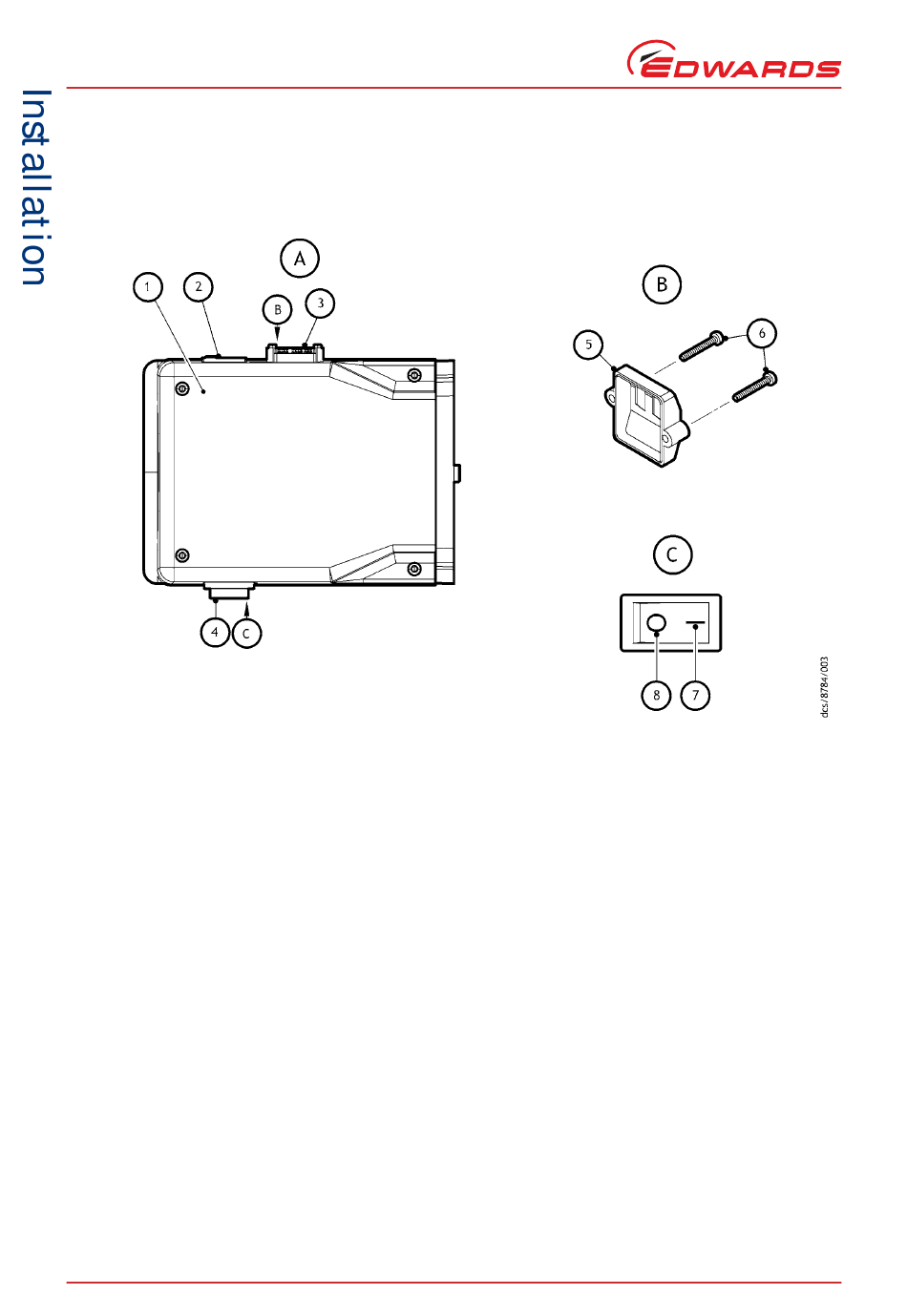

A. Motor in Draufsicht
B. Ansicht der Abdeckung des
Spannungswahlschalters
C. Ansicht des Ein/Aus-Schalters
Seite 16
Abbildung 7 - Konfigurieren der Motorspannung
Edwards und das Edwards-Logo sind Marken von Edwards Limited.
1. Anschlusskasten
2. Stromversorgungseingangsbuchse
3. Spannungsauswahlschalter
4. Ein/Aus-Schalter
5. Abdeckung des Spannungswahlschalters
6. Befestigungsschrauben
7. Position „I" (Ein)
8. Position „0" (Aus)
