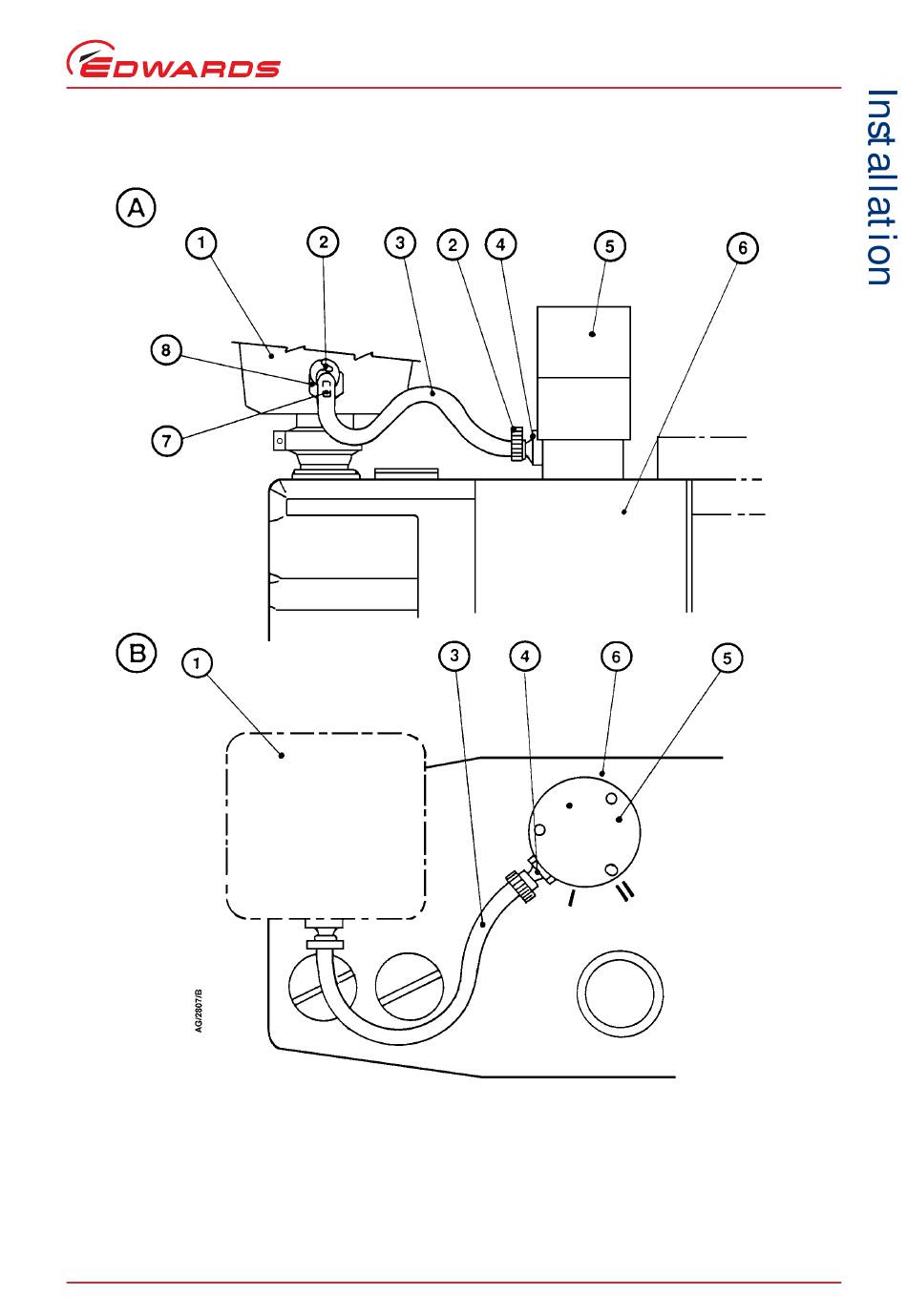

Abbildung 5 - Anbringen der Gasballast-Ölrückführungs-Baugruppe
A. Seitenansicht (Hochvakuumflansch
und Ansaug-Kondensatfalle der
Übersichtlichkeit halber nicht
dargestellt)
B. Draufsicht
© Edwards Limited 2014. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Marken von Edwards Limited.
1. Ölnebelfilter
2. Schlauchschelle
3. Flexible Ölrückführleitung
4. Düse
A652-07-882 Ausgabe D
5. Ölrückführungs-Baugruppe
6. Pumpe E-LAB 2
7. Drossel
8. Ablassadapter
Seite 13
