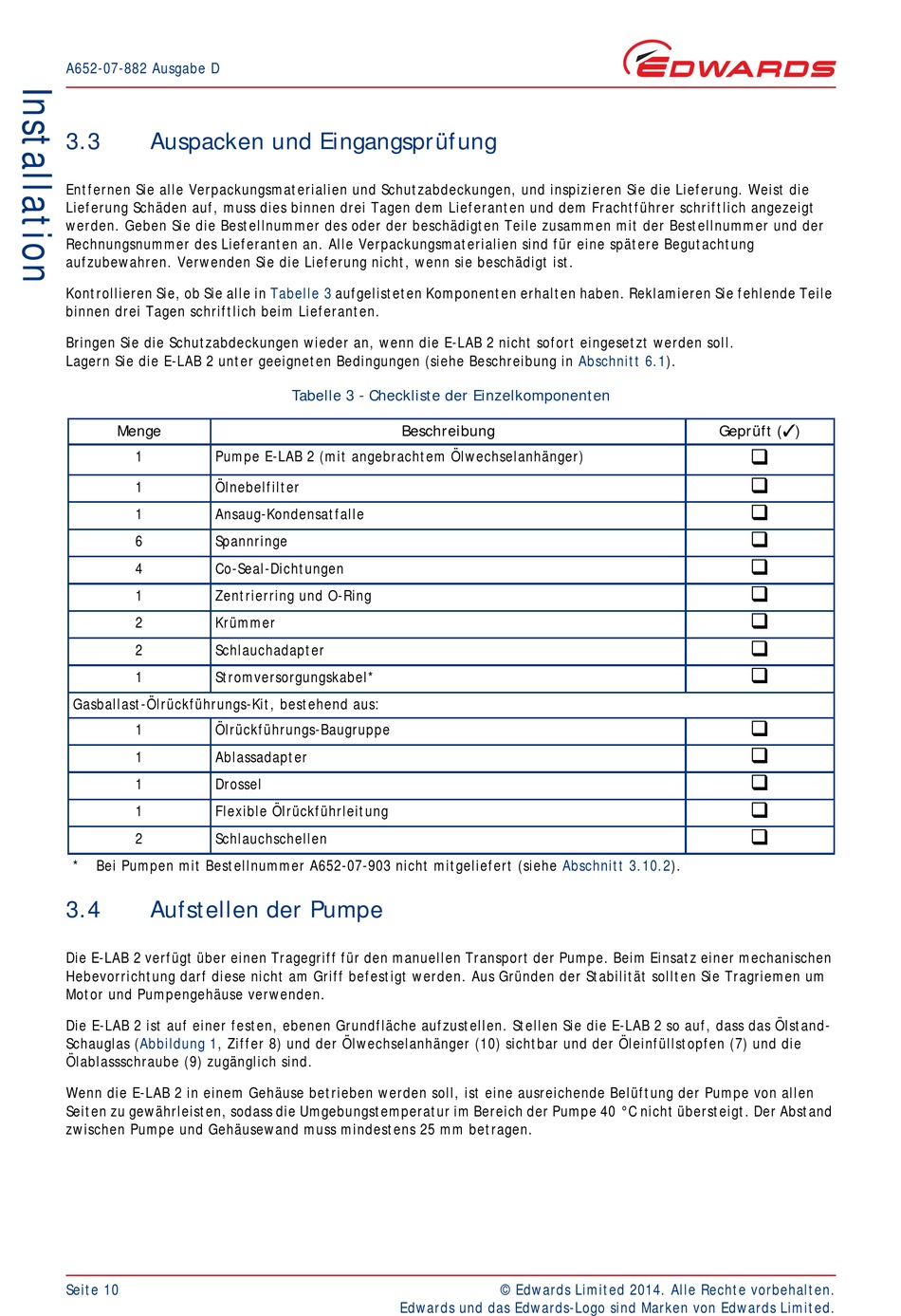

A652-07-882 Ausgabe D
3.3
Auspacken und Eingangsprüfung
Entfernen Sie alle Verpackungsmaterialien und Schutzabdeckungen, und inspizieren Sie die Lieferung. Weist die
Lieferung Schäden auf, muss dies binnen drei Tagen dem Lieferanten und dem Frachtführer schriftlich angezeigt
werden. Geben Sie die Bestellnummer des oder der beschädigten Teile zusammen mit der Bestellnummer und der
Rechnungsnummer des Lieferanten an. Alle Verpackungsmaterialien sind für eine spätere Begutachtung
aufzubewahren. Verwenden Sie die Lieferung nicht, wenn sie beschädigt ist.
Kontrollieren Sie, ob Sie alle in
binnen drei Tagen schriftlich beim Lieferanten.
Bringen Sie die Schutzabdeckungen wieder an, wenn die E-LAB 2 nicht sofort eingesetzt werden soll.
Lagern Sie die E-LAB 2 unter geeigneten Bedingungen (siehe Beschreibung in
Menge
1
Pumpe E-LAB 2 (mit angebrachtem Ölwechselanhänger)
1
Ölnebelfilter
1
Ansaug-Kondensatfalle
6
Spannringe
4
Co-Seal-Dichtungen
1
Zentrierring und O-Ring
2
Krümmer
2
Schlauchadapter
1
Stromversorgungskabel*
Gasballast-Ölrückführungs-Kit, bestehend aus:
1
Ölrückführungs-Baugruppe
1
Ablassadapter
1
Drossel
1
Flexible Ölrückführleitung
2
Schlauchschellen
*
Bei Pumpen mit Bestellnummer A652-07-903 nicht mitgeliefert (siehe
3.4
Aufstellen der Pumpe
Die E-LAB 2 verfügt über einen Tragegriff für den manuellen Transport der Pumpe. Beim Einsatz einer mechanischen
Hebevorrichtung darf diese nicht am Griff befestigt werden. Aus Gründen der Stabilität sollten Sie Tragriemen um
Motor und Pumpengehäuse verwenden.
Die E-LAB 2 ist auf einer festen, ebenen Grundfläche aufzustellen. Stellen Sie die E-LAB 2 so auf, dass das Ölstand-
Schauglas
(Abbildung
1, Ziffer 8) und der Ölwechselanhänger (10) sichtbar und der Öleinfüllstopfen (7) und die
Ölablassschraube (9) zugänglich sind.
Wenn die E-LAB 2 in einem Gehäuse betrieben werden soll, ist eine ausreichende Belüftung der Pumpe von allen
Seiten zu gewährleisten, sodass die Umgebungstemperatur im Bereich der Pumpe 40 °C nicht übersteigt. Der Abstand
zwischen Pumpe und Gehäusewand muss mindestens 25 mm betragen.
Seite 10
Tabelle 3
aufgelisteten Komponenten erhalten haben. Reklamieren Sie fehlende Teile
Tabelle 3 - Checkliste der Einzelkomponenten
Beschreibung
Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Abschnitt
6.1).
Abschnitt
3.10.2).
© Edwards Limited 2014. Alle Rechte vorbehalten.
Geprüft (
)
