Handbuch für die Umrüstung von Kondensa-
toren in Motoren von Drehschieberpumpen der
Baureihe E2M0.7 und E2M1.5
1.
Gegenstand des vorliegenden Handbuchs
Dieses Handbuch enthält Anweisungen zum Einbau der Ersatzkondensator-Kits
von Edwards in Motoren der Baureihe E2M0.7 und E2M1.5. Beim Einbau der
Ersatzkondensatoren müssen Sie unbedingt die Anweisungen in der
vorliegenden Anleitung beachten.
2.
Sicherheitshinweise
Alle Elektroinstallationen und Änderungen dürfen nur von einer dafür in
geeigneter Weise qualifizierten Person ausgeführt werden.
3.
Inhalt des Kits und erforderliche Werkzeuge

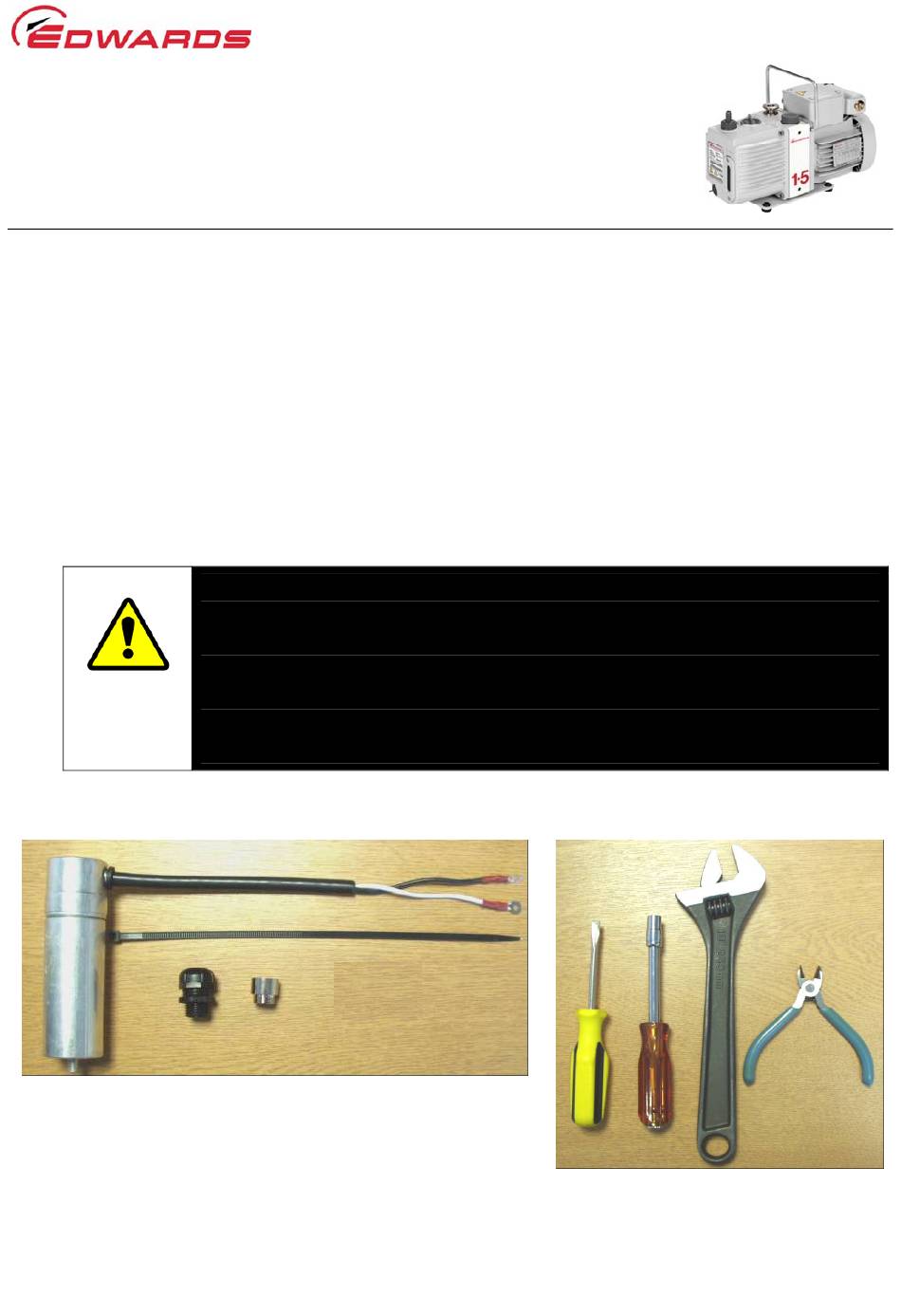

Foto 1 – Inhalt des Kits
Trennen Sie Pumpsystem und Zubehörteile von der
Stromversorgung, damit sie nicht versehentlich in Betrieb gesetzt
Warten Sie 2 Minuten, bevor Sie mit den Arbeiten an der Pumpe
Warnung
werden können.
beginnen.
Foto 2 – Erforderliche
A505-84-882
Ausgabe C
Werkzeuge
Werbung
Verwandte Anleitungen für Edwards E2M0.7 Serie
Inhaltszusammenfassung für Edwards E2M0.7 Serie
- Seite 1 Baureihe E2M0.7 und E2M1.5 Gegenstand des vorliegenden Handbuchs Dieses Handbuch enthält Anweisungen zum Einbau der Ersatzkondensator-Kits von Edwards in Motoren der Baureihe E2M0.7 und E2M1.5. Beim Einbau der Ersatzkondensatoren müssen Sie unbedingt die Anweisungen in der vorliegenden Anleitung beachten. Sicherheitshinweise Alle Elektroinstallationen und Änderungen dürfen nur von einer dafür in...
- Seite 2 Kondensator prüfen Foto 3 Vergewissern Sie sich, dass das Kondensator-Kit das richtige für Ihre Pumpe ist. Überprüfen Sie den Pumpentyp auf dem Schild der Schmierbüchse. Pumpentyp A37X-XX-902 A37X-XX-919 Motor- 100/120 V 200/230V spannung Kondensator 30 µF 8 µF Demontage Foto 4 – Schrauben vom Deckel entfernen. Foto 5 –...
- Seite 3 Fotos 7 und 8 – Kondensator aus dem Motor ausbauen. Kondensator entsorgen. Foto 7 Foto 8 Wiedereinbau Foto 9 – Adapter wird evtl. für den Foto 10 – Kabelstutzen auf das Anschlussklemmenblock benötigt Kondensatorkabel setzen. Foto 11 – Kabelstutzen am Motor Foto 12 –...
- Seite 4 Foto 14 – Kabelstutzen anziehen Foto 13 – Kondensatorkabel wieder anklemmen und Netzkabel wieder anschließen. Foto 15 – Deckel wieder montieren. Zustand des Motors prüfen Prüfen Sie die Durchgängigkeit der Erdverbindung (Masse) und den Isolationswiderstand des Pumpenmotors gemäß den vor Ort geltenden gesetzlichen Bestimmungen für die regelmäßige Überprüfung von elektrischen Anlagen.
- Seite 5 Diese Seite bleibt frei.
- Seite 6 Diese Seite bleibt frei.
-
Seite 7: Rücksendung Von Ausrüstung Oder Komponenten An Den Kundendienst
Sie die Anweisungen in HS1, füllen Sie das elektronische HS2-Formular aus, drucken Sie es aus, unterschreiben Sie es und senden Sie die unterschriebene Kopie an Edwards zurück. Hinweis: Wenn wir kein ausgefülltes HS2-Formular erhalten, akzeptieren wir die Rückgabe der... - Seite 8 edwardsvacuum.com...
